本文以母线板为例，通过COMSOL电流模块计算模型的电阻随温度变化而变化的过程，仿真过程由本人总结探索而出，难免有错误之处，欢迎私信交流讨论相互学习

一、参数定义

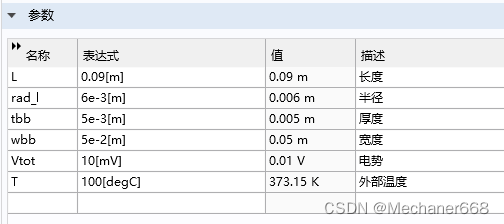

本文模型以经典案例母线板为例，需定义的参数如下表所示，其中一部分为几何参数，可直接在几何建模处输入，T为母线板所处环境温度，后续需要进行参数化扫描，需要在此处定义，注意，100[degC]这个数值不唯一，T的数值以后续的参数化扫描定义的温度为准。

二、几何建模

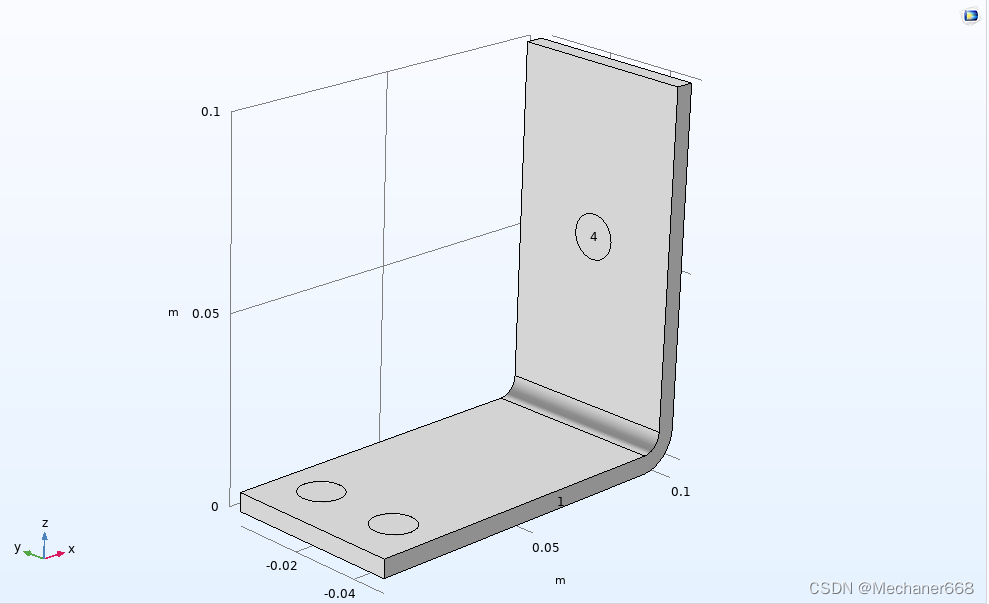

通过设置工作平面与布尔运算等操作完成，网上有案例可循，非本文重点，故不再赘述，建模完成后如下图所示

三、材料定义

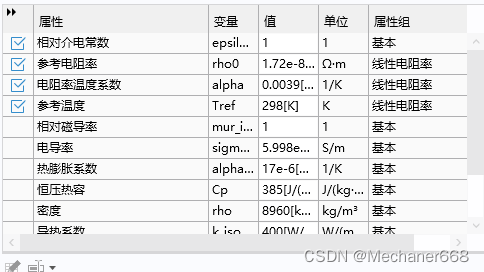

选择COMSOL内置材料库中的Copper（铜），将所有域的材料均设置为铜（铜的各种材料参数较为完善，方便本案例仿真计算，实际情况下的材料可能有偏差），下图是所选择的铜的材料参数，打勾的为本案例中所需调用的几个材料参数。

三、物理场设置

根据欧姆定律以及实际情况，计算电阻过程需要设置的端口有

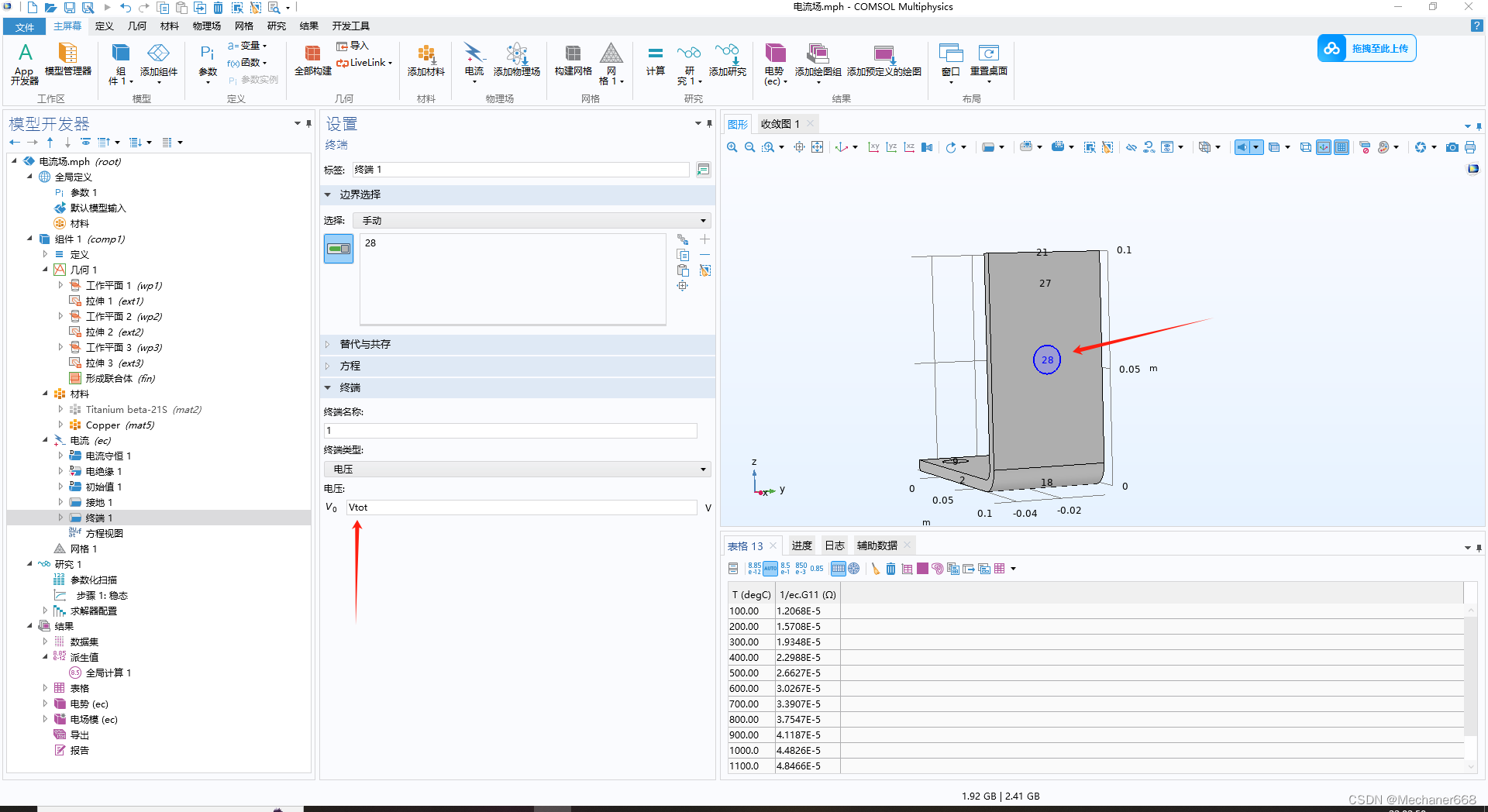

1.终端接口，对母线板的28域施加电压，如图所示

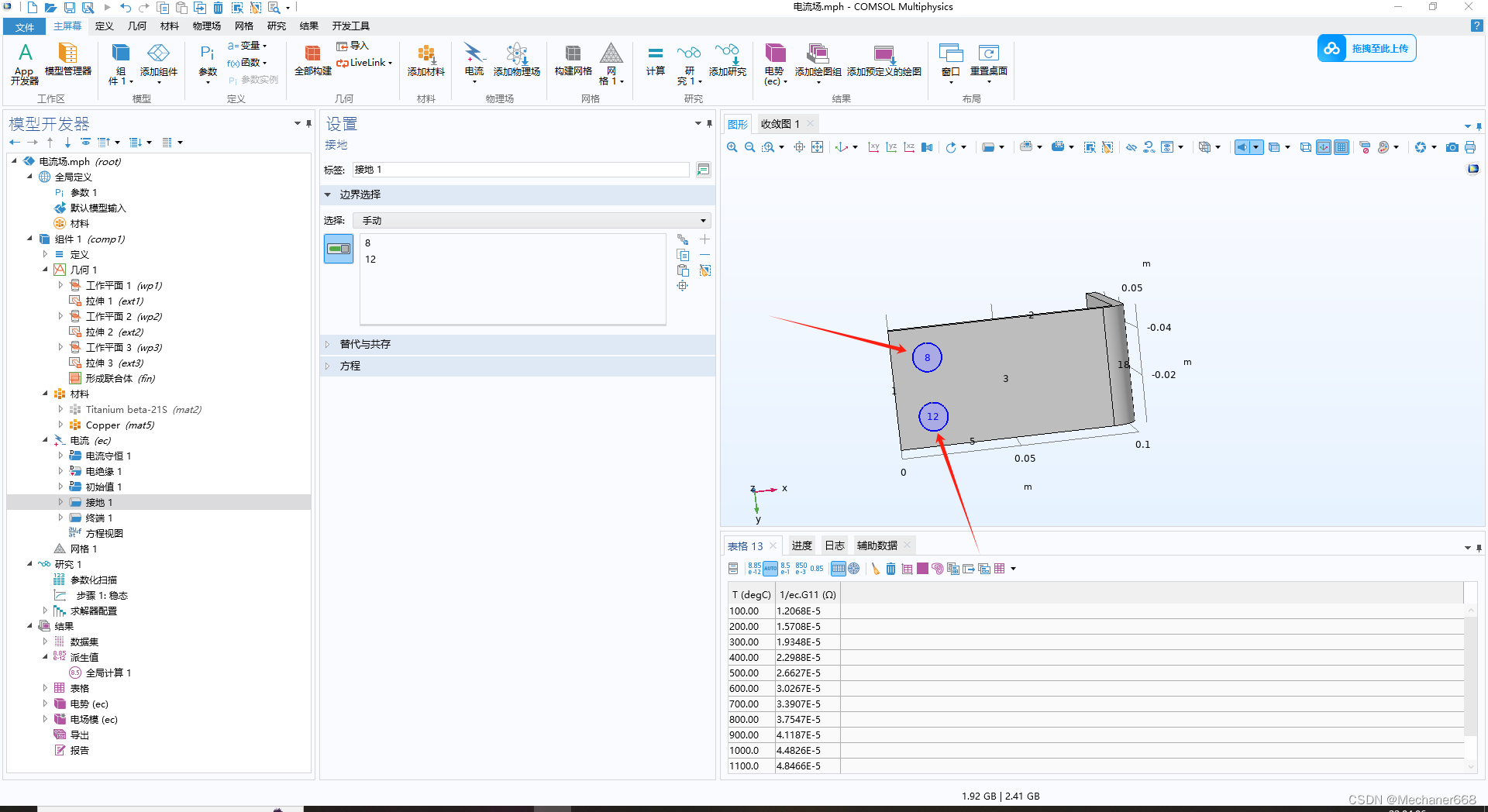

2.接地端口，对母线板的8、12域设置接地

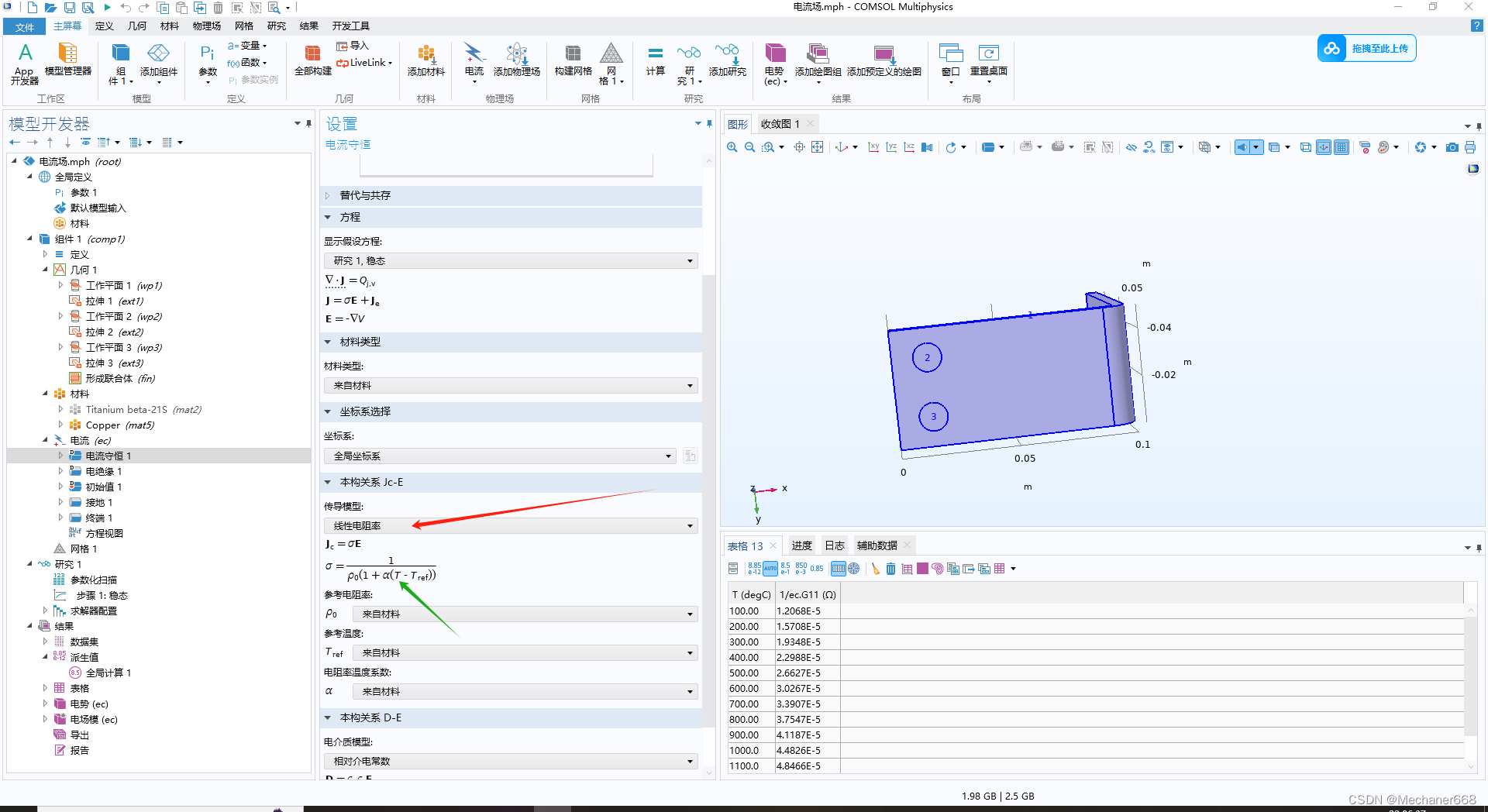

除了设置以上两个端口之外，由于本案例计算的是电阻随温度变化，考虑的即是材料的线性电阻率，需要注意的是在电流守恒的端口中需要在传导模型设置线性电阻率，从线性电阻率模型的公式中可以看到，T是计算模型需要的参数，而在电流守恒界面中只有一个Tref即参考温度，在仿真过程不去改动它（一般为293.15K）。

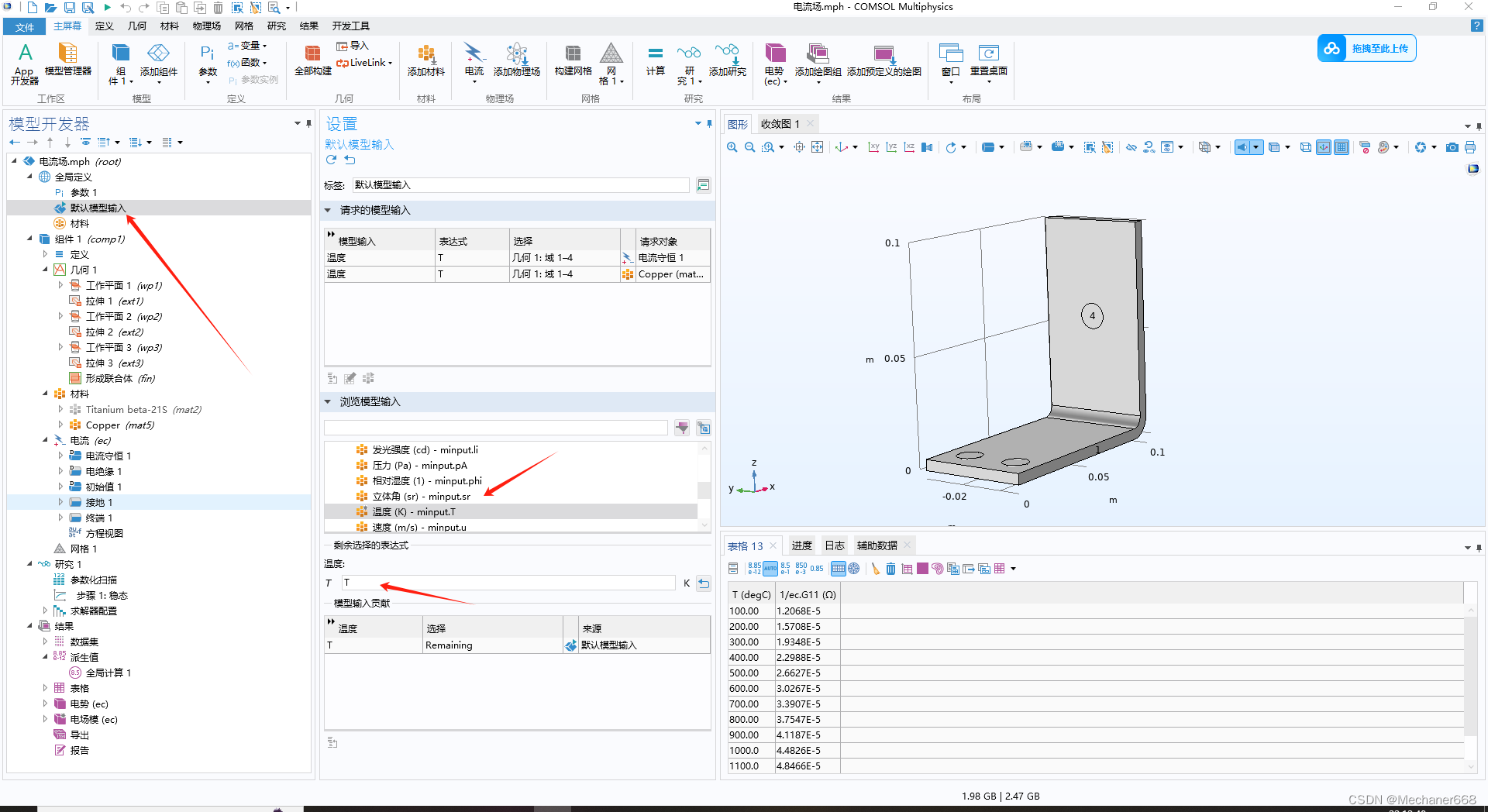

关于T的定义，本案例选择在全局定义处，选择温度模型输入，在输入框内输入步骤一定义的T作为默认模型输入，即默认模型在T的温度下进行计算

四、网格划分

根据模型而定，本模型直接按照物理场划分

五、研究模块参数化扫面设置

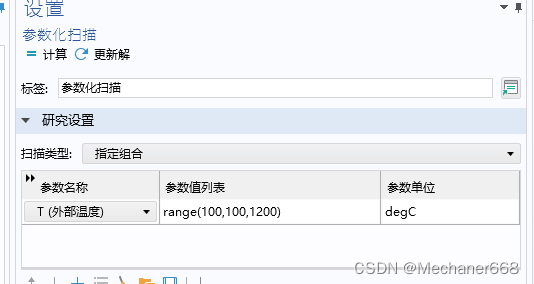

本案例以100摄氏度起，步长100摄氏度，至1000摄氏度，10个点

六、计算

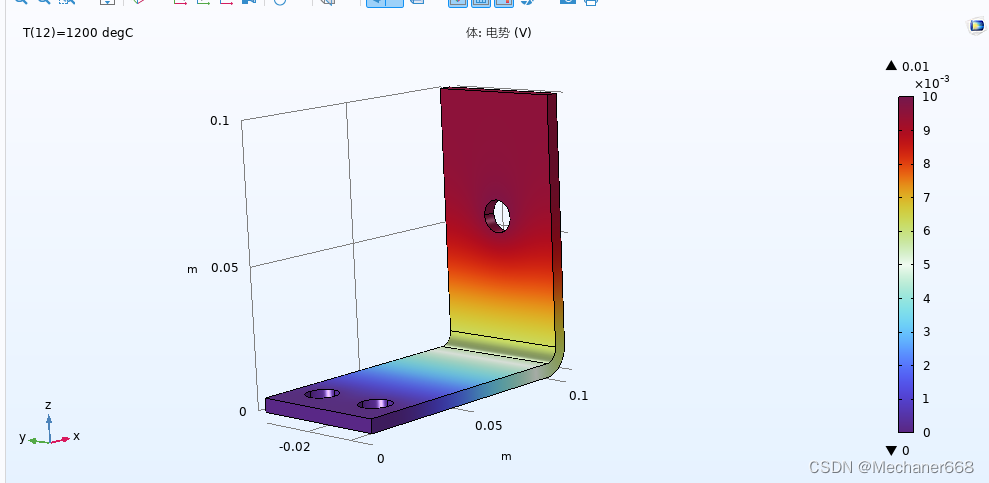

下图为电势分布图的其中一个结果

七、电阻的计算

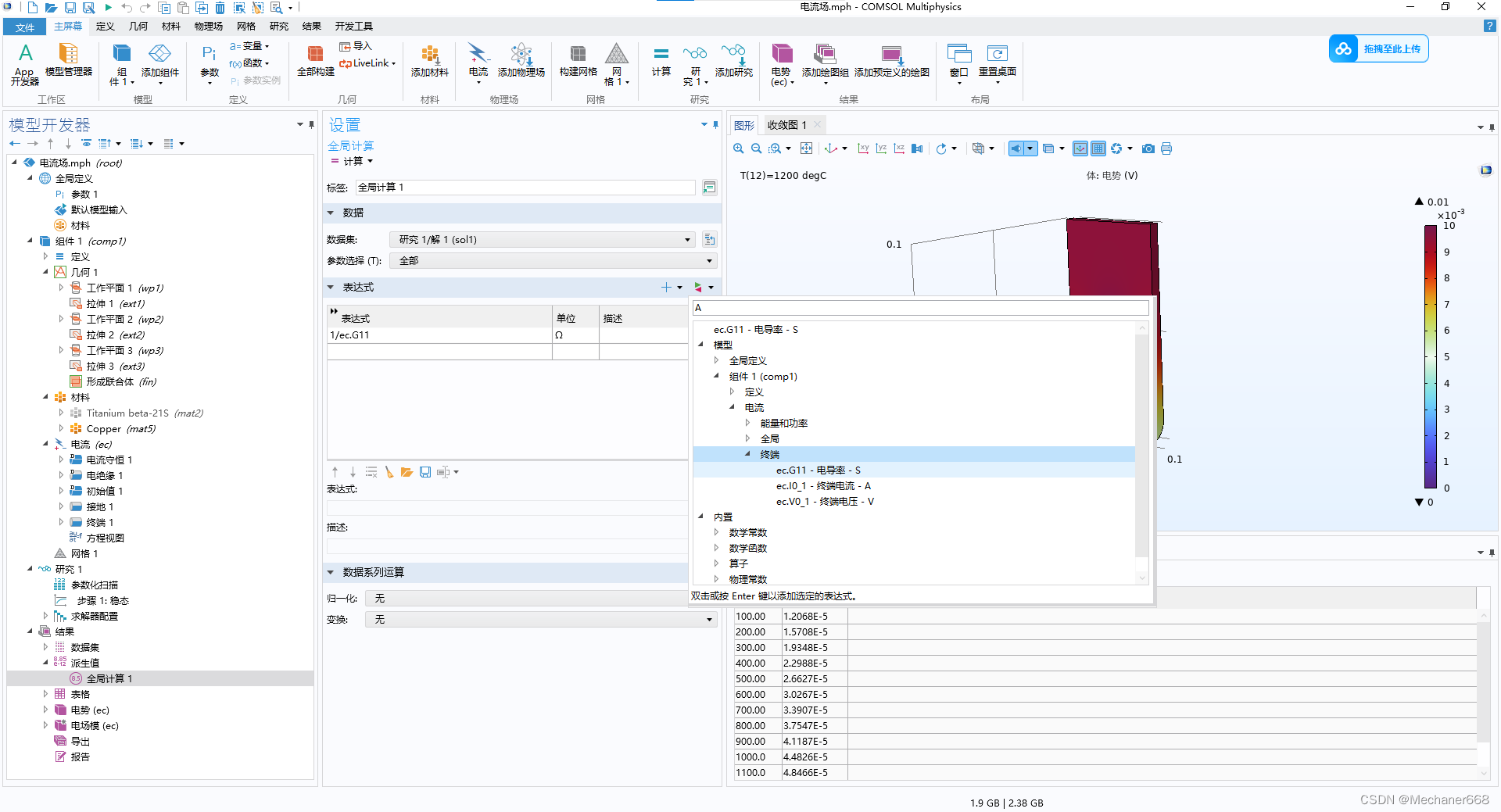

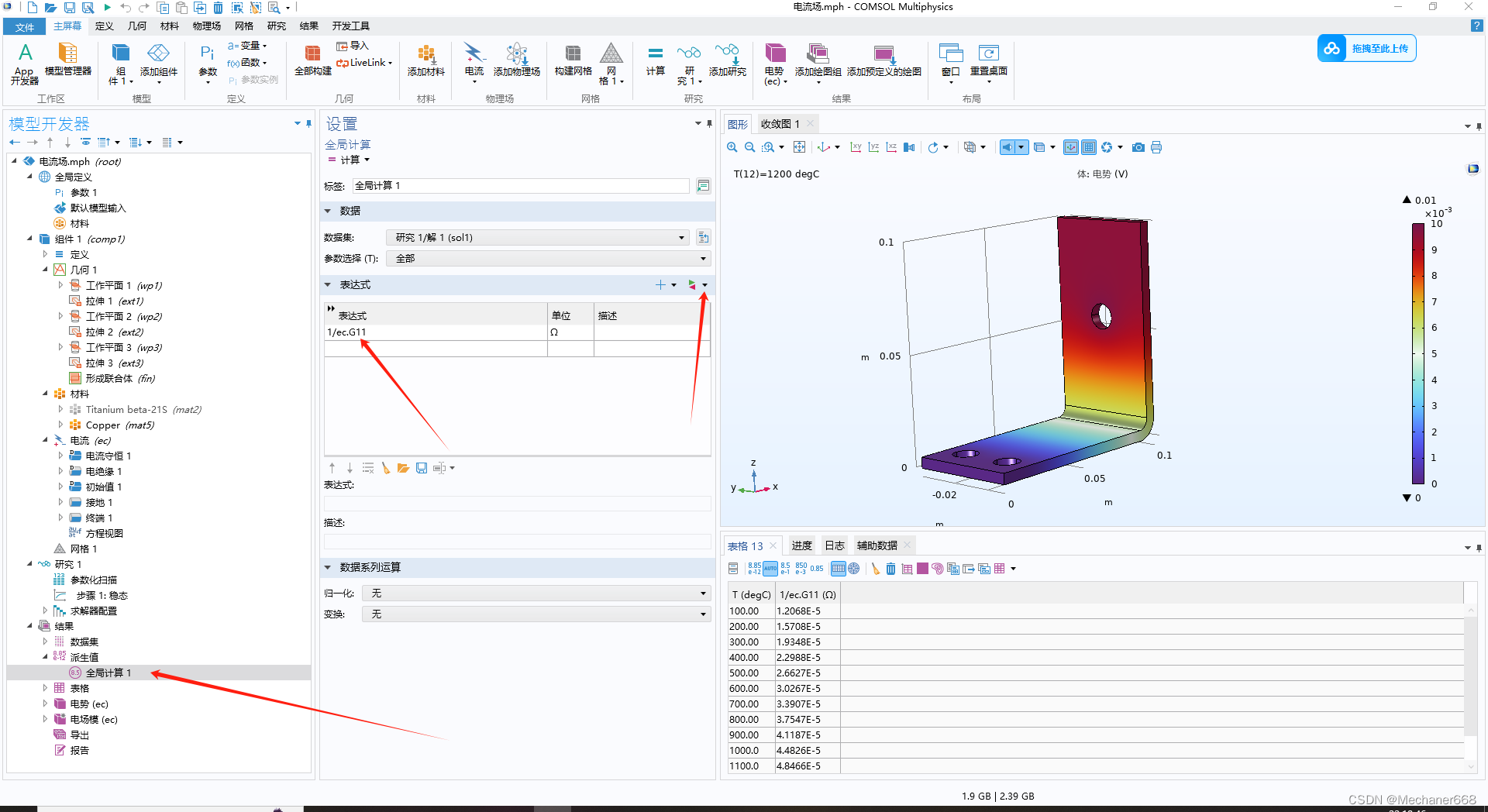

在派生值处右键选择全局计算，选择终端中电导率的表达式，并对其表达式进行倒数处理（在ec.G11前加1/，使其表示电阻1/ec.G11，单位Ω），后点击计算

八、数据获取

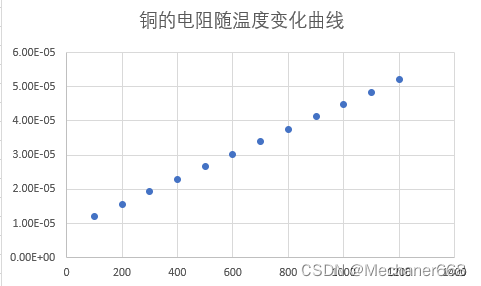

计算后的数据在模型以下的表格，可见铜的电阻随温度增大而增大

若有错误请各位大佬批评指正！！！
