0. 引言

在人工智能技术飞速发展的今天，GPU已经从传统的图形渲染工具彻底转变为AI计算的核心驱动力。从ChatGPT等大语言模型的训练，到自动驾驶汽车的实时决策，再到具身智能机器人的多模态感知，GPU的计算能力直接决定了AI应用的性能上限。

随着AI模型规模的指数级增长和应用场景的不断拓展，GPU的选型已经成为一个复杂的技术决策问题。不同的AI工作负载对GPU的要求截然不同：深度学习训练需要大显存和高精度计算，具身智能要求低延迟和实时推理，而边缘部署则更关注功耗和成本效益。

本文将从技术架构的底层原理出发，深入分析当前主流GPU架构的设计理念和性能特点，并结合实际应用场景提供专业的选型指导。我们将特别关注NVIDIA Ada Lovelace和AMD RDNA3两大主流架构，深度剖析RTX 50系列的技术问题，并为不同预算和需求的用户提供详细的购买建议。

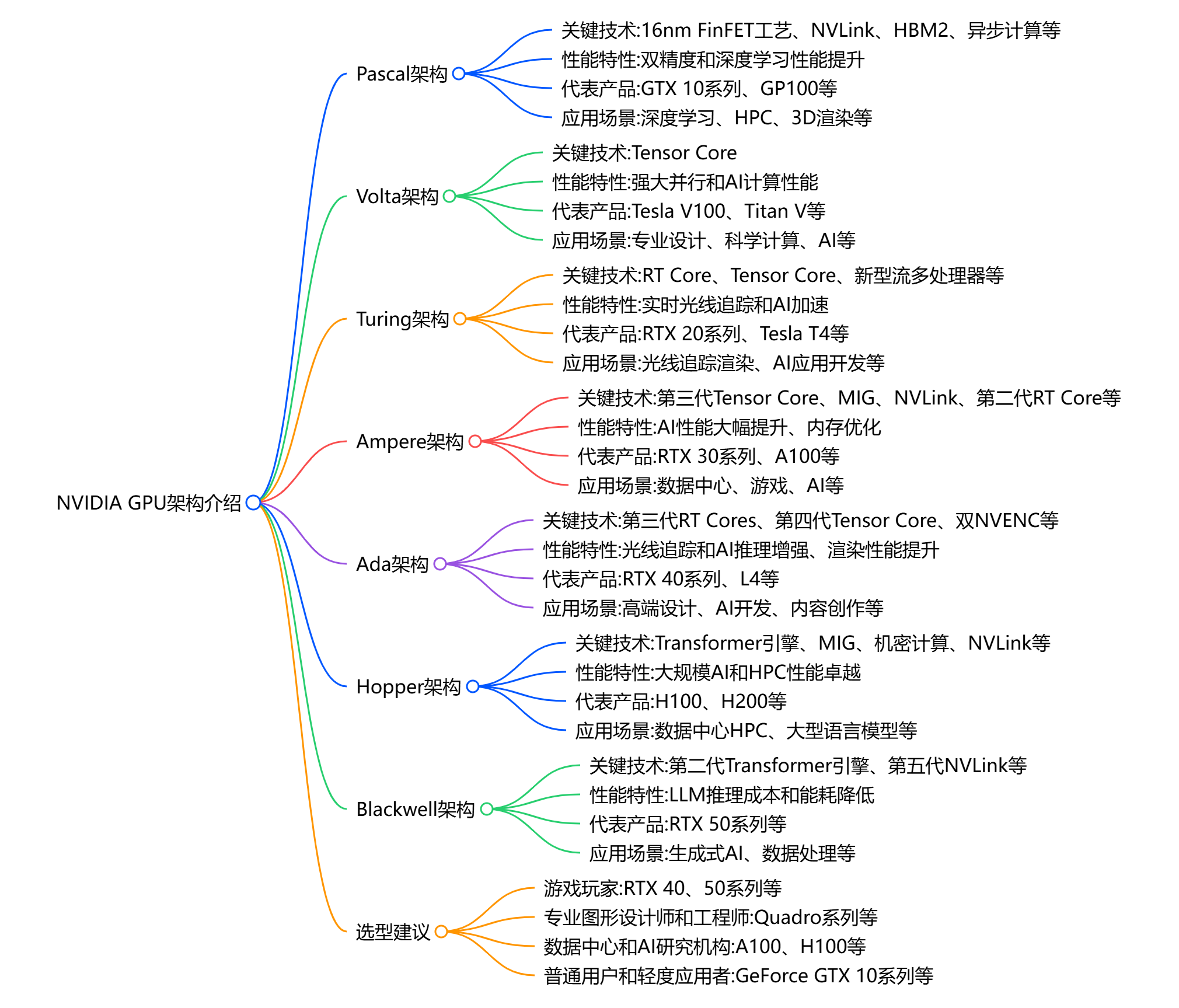

1. NVIDIA GPU架构演进详解

1.1 历代架构技术发展轨迹

NVIDIA GPU架构的发展史代表了整个GPU行业从图形专用处理器向AI通用加速器的演进过程。每一代架构都针对当时的技术挑战和应用需求进行了专门优化，形成了清晰的技术发展脉络。

Pascal架构（2016年）：现代GPU架构奠基
Pascal架构采用台积电16nm FinFET工艺，标志着GPU进入现代高能效时代。该架构首次引入了NVIDIA NVLink技术，为多GPU系统提供了高带宽互联方案。Pascal架构在科学计算和深度学习领域表现卓越，成为GPU加速AI计算的重要里程碑。核心创新包括统一内存架构改进、更高的计算精度支持和显著提升的能效比。

Volta架构（2017年）：AI专用计算元年
Volta架构的推出标志着GPU正式进入AI专用加速时代。该架构最重要的创新是引入了第一代Tensor Core，专门针对深度学习中的混合精度矩阵运算进行优化。Volta采用台积电12nm工艺，在能效比方面实现了显著提升。架构中的HBM2高带宽内存为大规模AI模型提供了充足的数据传输能力，奠定了现代AI训练平台的硬件基础。

Turing架构（2018年）：实时光追与AI推理
Turing架构是GPU历史上的一个重要转折点，首次将实时光线追踪技术引入消费级产品。该架构包含第一代RT Core和改进的第二代Tensor Core，实现了图形渲染和AI计算的完美结合。Turing还引入了DLSS 1.0技术，利用AI技术提升游戏性能。在AI推理方面，Turing架构的INT8和INT4精度支持为边缘部署提供了强大的计算能力。

Ampere架构（2020年）：大规模AI训练平台
Ampere架构专门针对大规模AI训练进行了优化，引入了第三代Tensor Core，支持更多精度格式包括BF16、TF32等。该架构最大的创新是多实例GPU（MIG）技术，允许单个GPU被分割为多个独立的GPU实例，显著提升了数据中心的资源利用率。Ampere还改进了NVLink技术，提供了更高的多GPU通信带宽，为超大规模模型训练提供了硬件支撑。

Ada Lovelace架构（2022年）：AI推理优化
Ada Lovelace代表了NVIDIA在AI推理领域的最新突破，采用台积电4nm工艺实现了显著的能效提升。第四代Tensor Core支持FP8精度格式，为AI推理提供了前所未有的性能。该架构还引入了DLSS 3.0技术，展示了AI技术在实时图形渲染中的巨大潜力。第三代RT Core的性能提升为具身智能的视觉感知系统提供了强大的硬件加速能力。

Hopper架构（2022年）：数据中心AI专用
Hopper架构专门为数据中心AI工作负载设计，引入了Transformer Engine专门优化大语言模型训练。该架构采用台积电4nm工艺，在计算密度和能效方面达到新的高度。Hopper的最大创新是支持FP8精度的混合精度训练，为大模型训练提供了更高的效率。架构中的NVLink 4.0技术实现了900GB/s的双向带宽，为分布式训练提供了强大的通信能力。

Blackwell架构（2024年）：AI计算新纪元
Blackwell架构代表了NVIDIA GPU技术的最新巅峰，采用台积电3nm工艺制程，集成了超过2000亿个晶体管。该架构引入了第五代Tensor Core和第二代Transformer Engine，专门针对下一代AI工作负载进行优化。Blackwell架构还支持最新的NVLink 5.0技术，提供1.8TB/s的双向带宽，能够支持多达576个GPU的大规模互联系统，为AGI（通用人工智能）时代的超大规模模型训练奠定了硬件基础。

1.2 NVLink技术与多GPU互联

NVLink技术演进历程
NVLink作为NVIDIA的专有高速互联技术，从Pascal架构开始就成为高端GPU的标配功能。该技术专门解决传统PCIe总线带宽不足的问题，为多GPU系统提供了高带宽、低延迟的通信方案。NVLink技术的发展经历了从第一代的20GB/s到最新NVLink 5.0的1.8TB/s的巨大飞跃。

支持NVLink的GPU型号
数据中心级别的Tesla、A系列和H系列GPU均支持NVLink技术，包括V100、A100、A800、H100、H800等型号。这些GPU通过NVLink技术可以实现真正的多GPU内存共享和高效通信。值得注意的是，消费级RTX 40系列已经取消了NVLink支持，这主要是出于成本控制和市场定位的考虑。

多GPU训练优势
在大规模AI模型训练中，NVLink技术能够显著提升多GPU系统的训练效率。通过高带宽的GPU间通信，模型梯度同步时间大幅缩短，整体训练吞吐量可以实现接近线性的扩展。对于参数量超过百亿的大模型，NVLink技术已经成为必需的硬件配置。

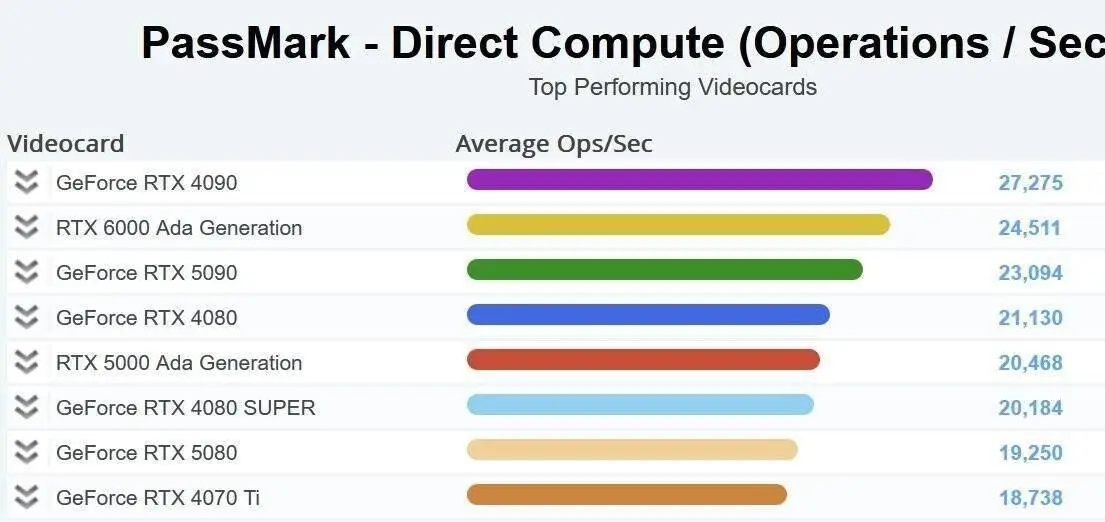

2. 具体型号规格对比

型号	CUDA核心	Tensor核心	RT核心	显存容量	内存带宽	TDP
RTX 4090	16,384	512	128	24GB	1008 GB/s	450W
RTX 4080	9,728	304	76	16GB	717 GB/s	320W
RTX 4070 Ti	7,680	240	60	12GB	504 GB/s	285W
RTX 4070	5,888	184	46	12GB	504 GB/s	200W
RTX 4060 Ti	4,352	136	34	16GB/8GB	288 GB/s	165W

型号	架构	CUDA核心	Tensor核心	显存容量	内存带宽	主要应用场景
A100	Ampere	6912	432	80GB HBM2e	1935 GB/s	大规模训练、科学计算
H100	Hopper	14592	456	80GB HBM3	3350 GB/s	大语言模型训练、推理
A800	Ampere	6912	432	80GB HBM2e	1935 GB/s	区域市场AI应用
H800	Hopper	14592	456	80GB HBM3	2000 GB/s	区域市场高端AI
H20	定制	-	-	96GB HBM3	4000 GB/s	AI推理、边缘计算

这些数据中心级GPU在大规模AI训练、推理部署、科学计算等领域各有优势，用户需要根据具体的应用需求、预算约束和技术要求来选择最适合的产品。

3. 具身智能领域的GPU需求分析

3.1 具身智能的独特挑战

具身智能（Embodied AI）结合了AI大脑和机器人载体，面临着与传统深度学习不同的挑战：

3.2 实时性要求

具身智能系统对GPU性能的要求与传统AI应用存在显著差异，其中最关键的是对低延迟推理能力的严格要求。机器人控制系统需要在毫秒级的时间范围内做出决策和响应，这对GPU的推理速度和数据处理能力提出了极高的标准。任何延迟都可能导致机器人动作的不协调或安全风险，因此GPU必须能够在极短的时间内完成复杂的AI模型推理计算。

多模态数据融合是具身智能的另一个核心挑战，系统需要同时处理来自视觉、听觉、触觉、位置感知等多种传感器的数据流。这要求GPU不仅要有强大的并行计算能力，还要具备高效的内存管理和数据传输能力，以确保不同模态的数据能够实时同步处理和融合。GPU的架构设计必须能够支持多任务并行执行，同时保证各个数据流之间的时序一致性。

边缘计算环境的限制为GPU选型增加了额外的复杂性，具身智能设备通常需要在有限的功耗预算和物理空间内实现高性能计算。这意味着GPU不仅要提供强大的AI计算能力，还要在功耗效率、发热控制、体积重量等方面达到严格的要求。理想的GPU解决方案应该能够在移动平台上提供接近桌面级的AI性能，同时保持合理的续航时间和稳定的工作温度。

3.3 推荐配置：
