一、分类任务概述：

图像分类任务和之前的回归任务在逻辑框架大体上相同；但由于输入为图像，因此必须对图像进行处理，提取特征，把任务转化成为我们在回归任务中的类似流程（输出、loss计算等存在差异），这里采用卷积来处理图像。

二、卷积神经网络基础

1.如何提取图像特征？

我们知道图像是由RGB三通道组成的H*W矩阵，所以我们可以把图像展平，把各层矩阵中各元素都放到一个列向量上，每个元素就是一个特征；但是这样特征过于多了，计算过于复杂，同时特征过多会增加过拟合的风险，所以我们要作进一步处理。

2.卷积

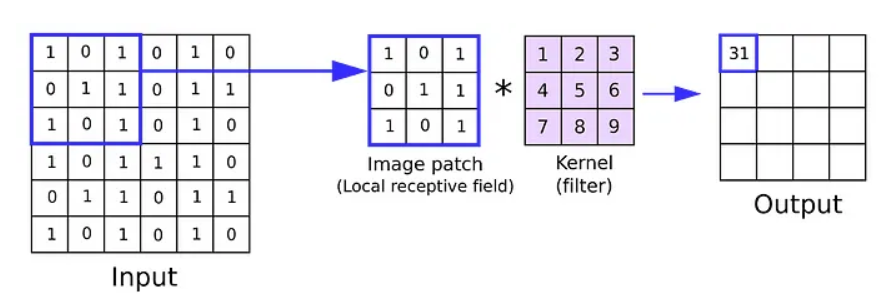

卷积是一种针对图像等网格结构数据的特征提取操作，核心是通过卷积核在输入特征图上滑动对区域局部加权求和，从而生成包含局部特征的输出特征图

注：这里的卷积在工程中一般指的是互相关操作，其与数学卷积上的区别在：数学卷积在计算前需要翻转核（核矩阵分别以主对角线和副对角线来进行元素对称交换操作），而互相关操作不需要

卷积核（过滤器）

卷积核是一个可学习的小的权重矩阵，其通道数与输入特征图通道数相同，它在输入数据上滑动以执行卷积运算；卷积核的大小决定卷积的感受野的大小；卷积就其卷积核的特性，同一卷积核在卷积层的所有空间上权重共享，这里不同于全连接

填充Padding

Padding操作是在输入图像周围加几圈额外像素（通常为0），核心是防止边缘特征丢失，同时可以使输入特征图的大小和输出特征图大小相同

步长Stride

Stride决定了卷积核在输入特征图中每次滑动的步幅

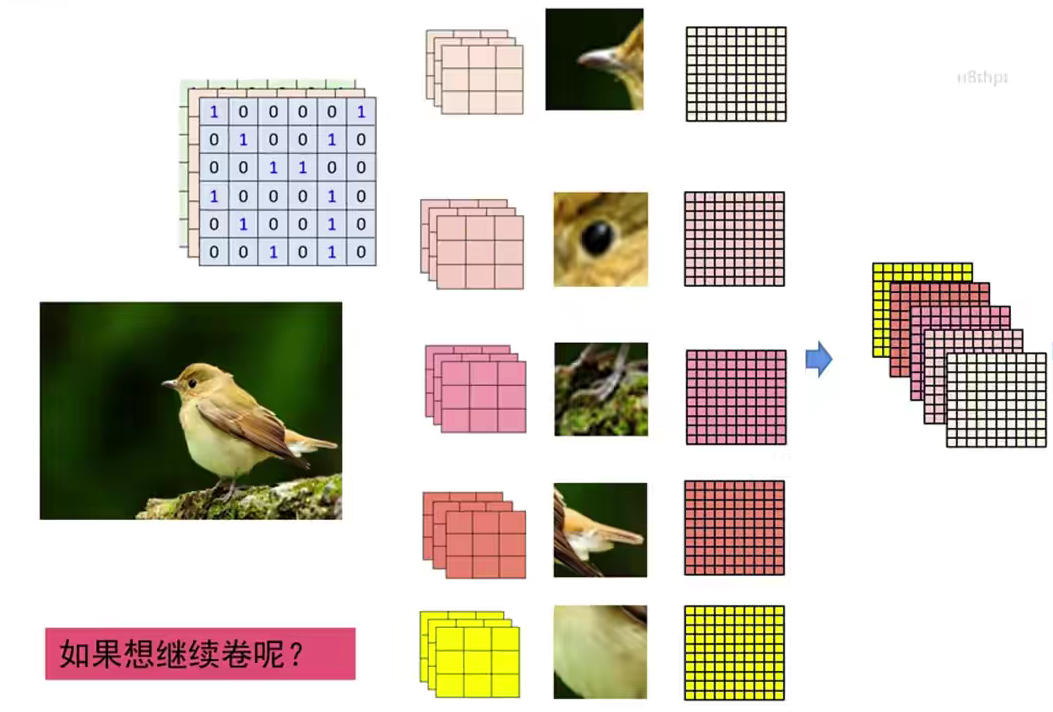

多个过滤器和深度

每一个卷积层可以有多个卷积核，卷积核数量决定输出特征图的深度

一个卷积核的形状（K*K*特征图通道数），卷积结果特征图各通道点对点相加，得到一张特征图

输出特征图尺寸的计算

输出尺寸 = （I(输入特征图尺寸) - K(卷积核尺寸) + 2P(填充)）/S(步幅) + 1

卷积核参数量的计算

参数量 = 卷积核数量 * K * K * 输入通道数（不含偏置项）

3.池化

一个问题：当特征图保持224×224不变时，参数数量会随着卷积层增加而急剧膨胀（如3×3×64×128的参数量），需要通过降采样减少计算量；

降采样方法：

步长降采样：通过增大Stride来实现降采样，具有计算复杂度低，结构简单的特点，但它会丢失部分特征信息，步长过大时(S>3)，尤为显著，故实际工程中一般采用S=2，来实现降采样。

池化：用局部的统计特征代替原始数据，从而实现降维，抗噪声，减少特征数，更不容易过拟合

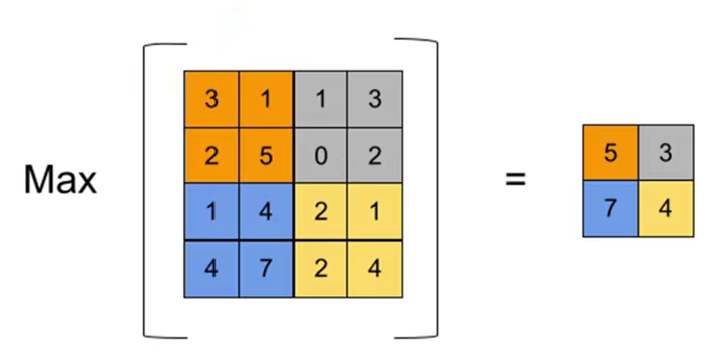

最大池化：

顾名思义，取区域中最大值代替原始数据，保留最显著特征，计算复杂度低，CNN中最常用的池化方式；

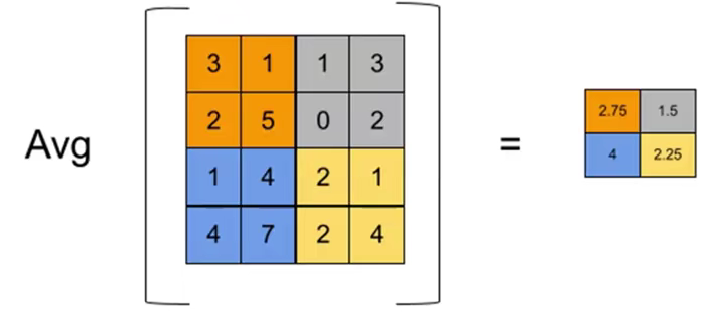

平均值池化：

取区域中平均值代替原始数据，理论上更全面反应区域特征，实际上由于计算复杂且效果有限，使用频率低于最大值池化；

特殊变体：Adaptive Avg Pool（自适应平均池化）：强制输出制定尺寸

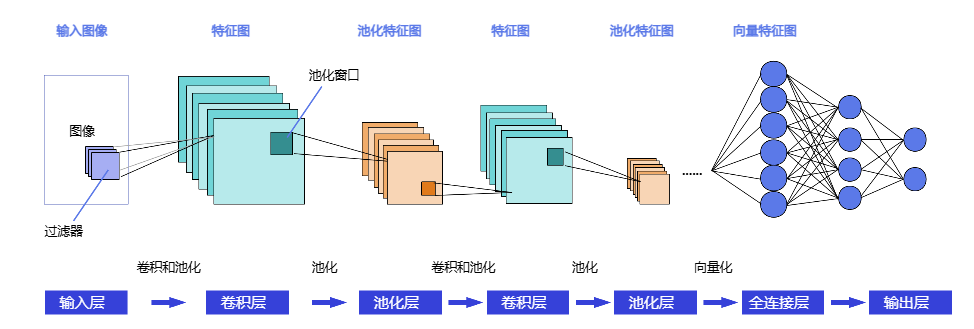

三、卷积神经网络结构

卷积层设计

交替变化

卷积和池化交替进行，避免一次卷积+多次池化的简单结构

通道扩展

随着特征图尺寸（H*W）减小，通道数C应该相应增加，典型模式为“通道翻倍，尺寸减半”；参数量应控制在一个合理区间

全连接层设计

1.维度转化方法

（1）展平操作

将三维张量（如1024*7*7）拉伸为一维向量（50176）（*存在维度优先级）

（2）降维策略

通过MaxPooling将特征图直接降维至C*1*1

2.全连接设计

通过linear进行一层或多层全连接操作

输出层设计

1.OneHot编码

采用OneHot编码表示输出类别，通过 Softmax 激活将原始得分转化为概率分布，取概率向量中最大值对应的索引，该索引映射的 OneHot 编码即为预测类别

四、Softmax与损失函数

1.Softmax函数

将一个n维向量转化为概率分布，在分类任务中我们使用Softmax函数将原始得分转化为概率分布

2.交叉熵损失

五、经典卷积神经网络

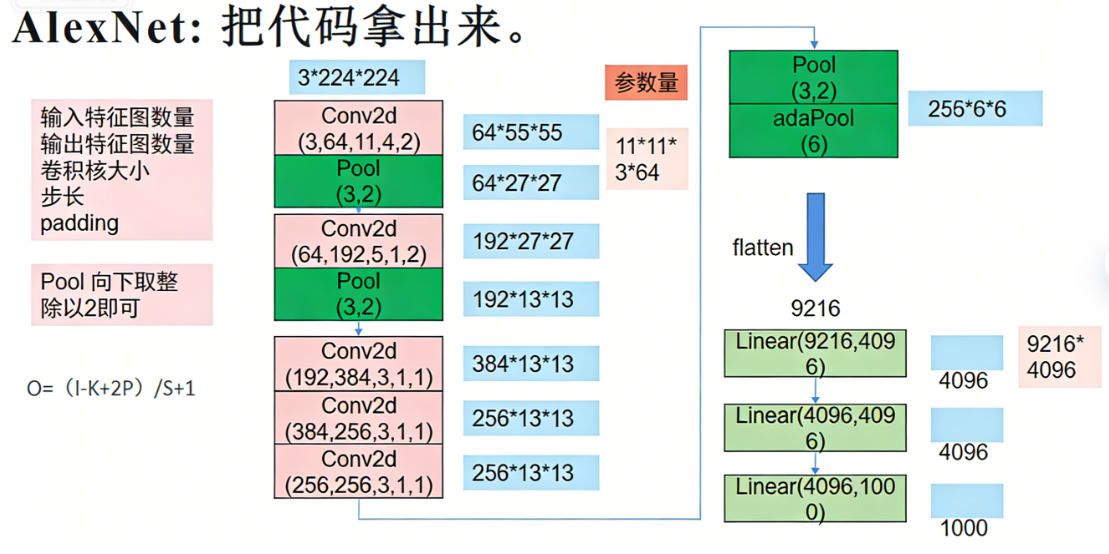

1.AlexNet

创新点

1.Relu激活函数

Relu函数具有计算简单，缓解梯度消失问题（正区间梯度为1）、引入稀疏性，提升模型泛化能力（将所有负值置为0，使部分神经元休眠）

2.Dropout技术

Dropout技术的核心机制：在训练阶段，随机将部分神经元置为 “失活” 状态，不参与训练；

目标：模拟集成学习（多子模型加权平均→降低方差）、抑制神经元共适应（学习通用特征→提升鲁棒性）、隐式 L2 正则化（约束小权重→模型更简单）；

效果：有效缓解模型过拟合问题

3.优化池化

提出最大池化代替平均池化，提出重叠池化

4.归一化

首次提出并应用 “局部响应归一化“；归一化（将数值约束到一个区间内，保持学习有效性、缓解梯度消失和梯度爆炸、抑制过拟合）

代码示写

import torch.nn as nn
import torchvision.models as models
import torch

alexNet = models.alexnet()

print(alexNet)


# 手动实现AlexNet模型
class myAlexNet(nn.Module):
    def __init__(self):
        super(myAlexNet, self).__init__()  # 继承myAlexNet父类的__init__，绑定到self上
        self.relu = nn.ReLU()
        self.drop = nn.Dropout(0.5)  # 训练阶段，每个神经元50%概率被丢弃

        self.conv1 = nn.Conv2d(in_channels=3, out_channels=64, kernel_size=11, stride=4, padding=2)
        self.pool1 = nn.MaxPool2d(3, stride=2)
        self.conv2 = nn.Conv2d(64, 192, 5, 1, 2)
        self.pool2 = nn.MaxPool2d(3, stride=2)
        self.conv3 = nn.Conv2d(192, 384, 3, 1, 1)
        self.conv4 = nn.Conv2d(384, 256, 3, 1, 1)
        self.conv5 = nn.Conv2d(256, 256, 3, 1, 1)
        self.pool3 = nn.MaxPool2d(3, 2)
        self.adaPool = nn.AdaptiveAvgPool2d(6)  # 将特征图尺寸转化为6*6
        self.fc1 = nn.Linear(9216, 4096)
        self.fc2 = nn.Linear(4096, 4096)
        self.fc3 = nn.Linear(4096, 1000)

    def forward(self, x):
        x = self.conv1(x)
        x = self.relu(x)
        x = self.pool1(x)

        x = self.conv2(x)
        x = self.relu(x)
        x = self.pool2(x)

        x = self.conv3(x)
        x = self.relu(x)
        x = self.conv4(x)
        x = self.relu(x)
        x = self.conv5(x)
        x = self.relu(x)

        x = self.pool3(x)
        x = self.adaPool(x)

        x = x.flatten(start_dim=1)  # 从维度1开始展平

        x = self.fc1(x)
        x = self.relu(x)
        x = self.drop(x)

        x = self.fc2(x)
        x = self.relu(x)
        x = self.drop(x)

        x = self.fc3(x)
        x = self.relu(x)

        return x


myModel = myAlexNet()


def get_parameters(model):
    total_num = sum(p.numel() for p in model.parameters())  # 统计所有参数
    trainable_num = sum(p.numel() for p in model.parameters() if p.requires_grad)  # 统计所有可训练参数
    return {'Total': total_num, 'Trainable': trainable_num}


print(get_parameters(myModel))  # 输出参数量

img = torch.zeros((4,3,224,224))  # 模拟四张224*224图像

out = myModel(img)  # 输出结果

print(out.size())  # 打印尺寸

2.VGGNet

创新点

确立了“小卷积核（采用大小为3*3的卷积核） + 深网络 + 逐步降维”的CNN设计范式；统一的结构设计（卷积块+池化）降低了 CNN 的复现成本；VGGNet对比以往网络更深，证明了深度是提升 CNN 性能的核心因素

VGG13代码简略实现

import torch.nn as nn
import torchvision.models as models
import torch

VGGNet = models.vgg13()

print(VGGNet)


# 神经网络子模块
class vggLayer(nn.Module):
    def __init__(self, input_size, mid_size, output_size):
        super(vggLayer, self).__init__()
        self.relu = nn.ReLU()
        self.pool = nn.MaxPool2d(2)

        self.conv1 = nn.Conv2d(input_size, mid_size, 3, 1, 1)
        self.conv2 = nn.Conv2d(mid_size, output_size, 3, 1, 1)

    def forward(self, x):
        x = self.conv1(x)
        x = self.relu(x)
        x = self.conv2(x)
        x = self.relu(x)
        x = self.pool(x)

        return x


# 模拟VGG13
class myVGG(nn.Module):
    def __init__(self):
        super(myVGG, self).__init__()
        self.relu = nn.ReLU()
        self.drop = nn.Dropout(0.5)
        self.layer1 = vggLayer(3, 64, 64)
        self.layer2 = vggLayer(64, 128, 128)
        self.layer3 = vggLayer(128, 256, 256)
        self.layer4 = vggLayer(256, 512, 512)
        self.layer5 = vggLayer(512, 512, 512)

        self.adaPool = nn.AdaptiveAvgPool2d(7)
        self.fc1 = nn.Linear(25088, 4096)
        self.fc2 = nn.Linear(4096, 4096)
        self.fc3 = nn.Linear(4096, 1000)

    def forward(self, x):
        x = self.layer1(x)
        x = self.layer2(x)
        x = self.layer3(x)
        x = self.layer4(x)
        x = self.layer5(x)

        x = self.adaPool(x)
        x = x.flatten(start_dim=1)  # 从一维处展开

        x = self.fc1(x)
        x = self.relu(x)
        x = self.drop(x)

        x = self.fc2(x)
        x = self.relu(x)
        x = self.drop(x)

        x = self.fc3(x)
        x = self.relu(x)

        return x


myModel = myVGG()


def get_parameters(model):
    total_num = sum(p.numel() for p in model.parameters())  # 统计所有参数
    trainable_num = sum(p.numel() for p in model.parameters() if p.requires_grad)  # 统计所有可训练参数
    return {'Total': total_num, 'Trainable': trainable_num}


print(get_parameters(myModel))  # 输出参数量

img = torch.zeros((4, 3, 224, 224))  # 模拟四张224*224图像

out = myModel(img)  # 输出结果

print(out.size())  # 打印尺寸

3.ResNet

深度网络退化问题：

理论上CNN性能应随深度提高而提高，但实际上当网络深度超过 20 层（如 VGG19）后，训练集准确率会先饱和，再快速下降；本质：传统深度网络因需学习完整映射，导致深层难以拟合恒等映射，出现性能退化

残差连接

残差连接直接将浅层的输入跳过若干层，与深层的输出相加；简单公式表示：H(x) = F(x) + x，其中x是浅层输入，F(x)是深层网络学习到的“残差映射”，H(x)是最终的输出（若维度F(x)与x维度不匹配，将x通过1*1卷积变化成同维度）

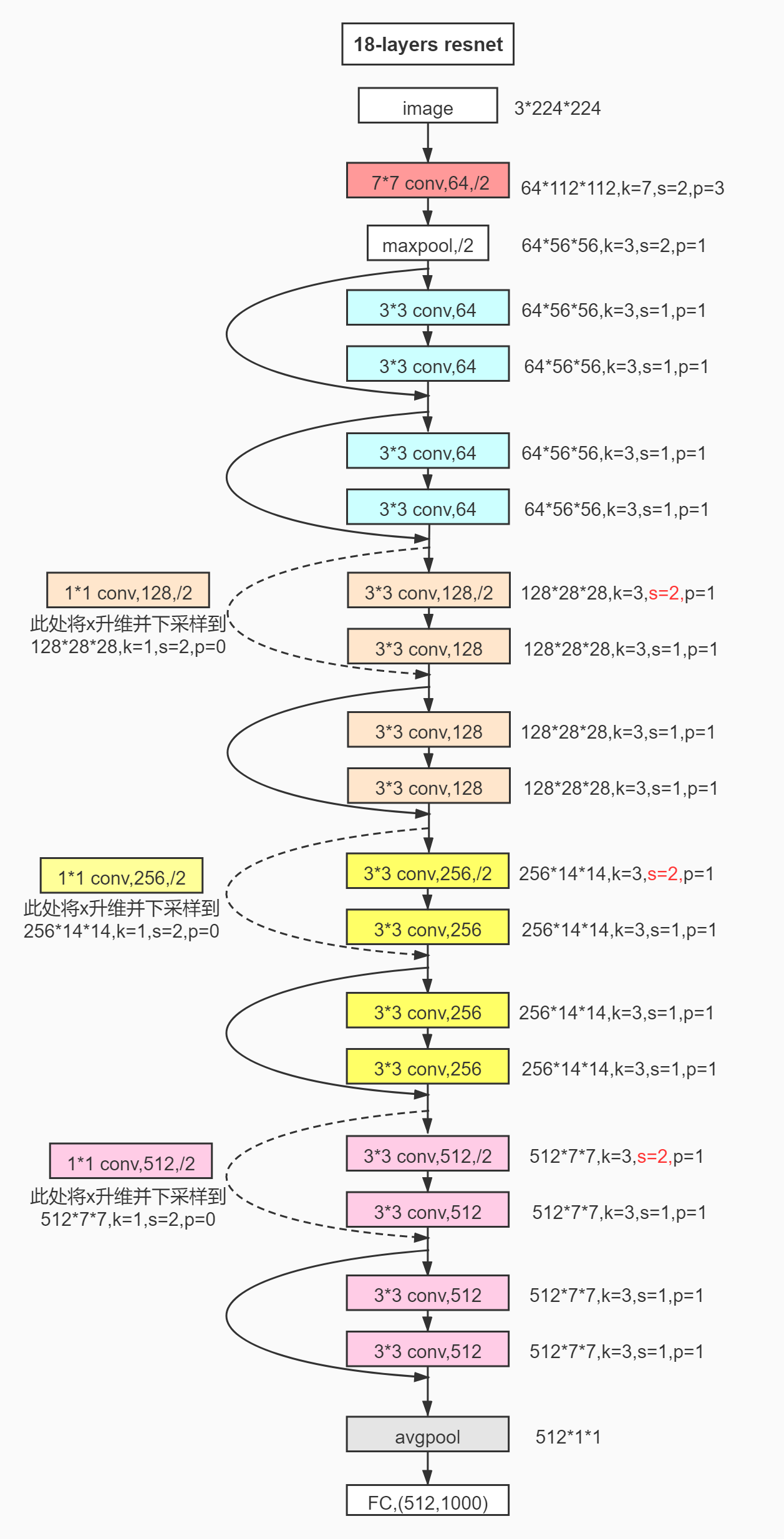

ResNet18代码实现

import torch.nn as nn
import torch
import torchvision.models as models

resNet = models.resnet18()

print(resNet)


# 残差块
class Residual_block(nn.Module):
    def __init__(self, input_channels, out_channels, down_sample=False, strides=1):
        super().__init__()
        self.conv1 = nn.Conv2d(input_channels, out_channels, kernel_size=3, padding=1, stride=strides)
        self.conv2 = nn.Conv2d(out_channels, out_channels, kernel_size=3, padding=1, stride=1)
        if input_channels != out_channels:  # 若输入通道数！=输出通道数，要将X进行维度变换
            self.conv3 = nn.Conv2d(input_channels, out_channels, kernel_size=1, stride=strides)
        else:
            self.conv3 = None
        self.bn1 = nn.BatchNorm2d(out_channels)  # 归一化
        self.bn2 = nn.BatchNorm2d(out_channels)
        self.relu = nn.ReLU()

    def forward(self, X):
        out = self.relu(self.bn1(self.conv1(X)))  # 保留X，用于残差连接
        out = self.bn2(self.conv2(out))

        if self.conv3:
            X = self.conv3(X)
        out += X
        return self.relu(out)


# ResNet18
class MyResNet(nn.Module):
    def __init__(self):
        super(MyResNet, self).__init__()
        self.relu = nn.ReLU()
        self.conv1 = nn.Conv2d(3, 64, 7, 2, 3)
        self.bn1 = nn.BatchNorm2d(64)  # 归一化
        self.pool1 = nn.MaxPool2d(3, 2)

        self.layer1 = nn.Sequential(
            Residual_block(64, 64),
            Residual_block(64, 64)
        )  # Sequential（）：把多个残差块打包成一个整体模块，有序；自动向前：把第一个输出传给第二个输入...
        self.layer2 = nn.Sequential(
            Residual_block(64, 128, strides=2),
            Residual_block(128, 128)
        )
        self.layer3 = nn.Sequential(
            Residual_block(128, 256, strides=2),
            Residual_block(256, 256)
        )
        self.layer4 = nn.Sequential(
            Residual_block(256, 512, strides=2),
            Residual_block(512, 512)
        )
        self.avgPool = nn.AdaptiveAvgPool2d(1)
        self.fc = nn.Linear(512, 1000)

    def forward(self, x):
        x = self.conv1(x)
        x = self.bn1(x)
        x = self.relu(x)
        x = self.pool1(x)

        x = self.layer1(x)
        x = self.layer2(x)
        x = self.layer3(x)
        x = self.layer4(x)

        x = self.avgPool(x)
        x = x.flatten(start_dim=1)
        x = self.fc(x)

        return x


myModel = MyResNet()


def get_parameters(model):
    total_num = sum(p.numel() for p in model.parameters())  # 统计所有参数
    trainable_num = sum(p.numel() for p in model.parameters() if p.requires_grad)  # 统计所有可训练参数
    return {'Total': total_num, 'Trainable': trainable_num}


print(get_parameters(myModel))  # 输出参数量

img = torch.zeros((4, 3, 224, 224))  # 模拟四张224*224图像

out = myModel(img)  # 输出结果

print(out.size())  # 打印尺寸
