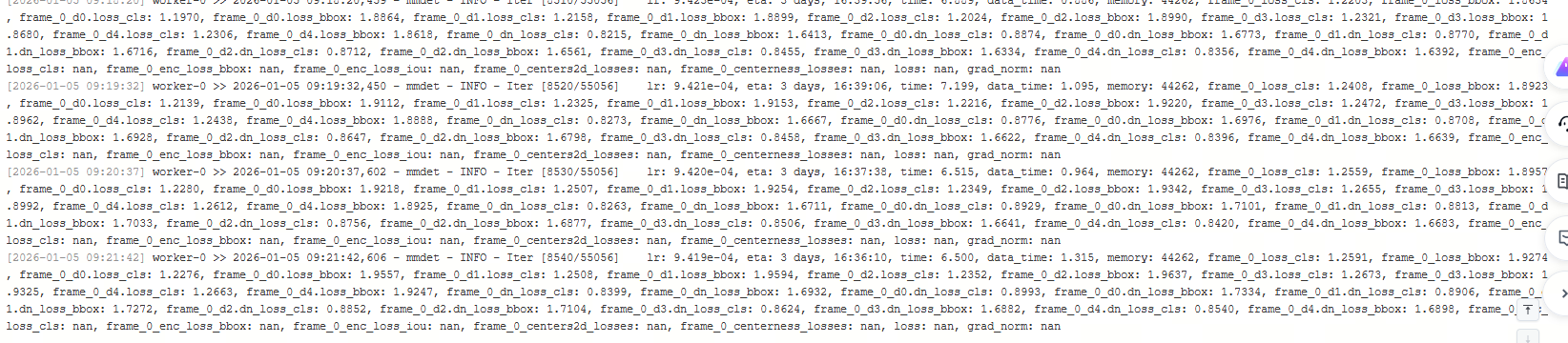

问题：

重叠超过50%时，重叠过大导致NaN（Not a Number）的主要原因在于数值不稳定性和梯度爆炸。

注意力权重极端化：当重叠区域过大时，多个视角对同一位置的特征贡献相似，导致注意力权重计算出现极端值（接近0或1）。在softmax计算中，如果输入值过大，会出现数值溢出，产生NaN。

梯度爆炸：重叠区域的特征在反向传播时，梯度会从多个路径回传，如果这些梯度方向一致，会产生梯度累加效应。当重叠比例过高时，梯度可能呈指数级增长，最终超出浮点数表示范围。

特征冲突放大：不同视角对同一物体的特征提取存在差异，重叠过大时这些差异会被反复计算，在特征融合过程中产生数值不稳定。

核心理解：注意力机制的本质是"竞争"

在Transformer的注意力机制中，每个位置需要从所有输入特征中"选择"最相关的信息。这个过程通过计算注意力权重来实现，权重越大表示该特征越重要。

具体过程：

查询-键值匹配：每个BEV查询位置会计算与所有图像特征（键）的相似度

softmax归一化：相似度经过softmax函数，得到0-1之间的权重，且所有权重之和为1

为什么重叠过大会导致极端值：

当多个视角对同一位置的特征贡献高度相似时，它们在相似度计算中会得到几乎相同的分数。在softmax计算中：

如果多个特征分数都很高且接近，softmax会将这些分数"拉平"，使它们都接近0

如果某个特征分数显著高于其他，softmax会将其权重推向1，其他推向0

数值不稳定的根源：

当重叠过大时，多个视角的特征相似度差异极小（比如0.0001的差异），在softmax的指数运算中，这种微小差异会被指数级放大。即使进行了缩放，然而导致梯度累加后出问题。

例如：

场景设定

假设我们有一个BEV3D模型，正在处理自动驾驶场景中的一辆汽车。

参数：

• 3个相机视图：前视、左视、右视
• 每个视图都捕捉到了这辆车的不同部分
• 模型想要预测BEV空间中车辆中心点处的特征

BEV网格中的一个位置 P(x=10, y=5, z=1.5) 对应车辆中心

---

Query-Key点积计算

1. BEV Query

模型在BEV位置P处有一个Query向量：

Q_P = [0.8, 0.2, -0.3, 0.5, ...]  # 维度d_k=256

2. 多视图中的对应位置

视图1（前视相机）：

• 投影到像素坐标：(320, 240)
• 对应特征向量 K_front = [0.75, 0.25, -0.28, 0.52, …]
• 相似度：Q_P · K_front = 0.8×0.75 + 0.2×0.25 + (-0.3)×(-0.28) + ...

视图2（左视相机）：

• 像素坐标：(150, 200)
• 对应特征向量 K_left = [0.78, 0.22, -0.25, 0.51, …]
• 相似度：Q_P · K_left = 0.8×0.78 + 0.2×0.22 + ...

视图3（右视相机）：

• 像素坐标：(490, 210)
• 对应特征向量 K_right = [0.76, 0.24, -0.26, 0.53, …]
• 相似度：Q_P · K_right = 0.8×0.76 + 0.2×0.24 + ...

---

实际计算（简化版）

假设每个向量只有4个维度以便计算：

# 维度d_k=4（实际是256，这里简化）
Q_P = [0.8, 0.2, -0.3, 0.5]  # 范数sqrt(0.8²+0.2²+0.3²+0.5²)≈1.0

K_front = [0.75, 0.25, -0.28, 0.52]  # 与Q_P高度相似
K_left  = [0.78, 0.22, -0.25, 0.51]  # 也很相似
K_right = [0.76, 0.24, -0.26, 0.53]  # 也很相似
K_back  = [0.1, -0.3, 0.6, -0.2]     # 不相关的背景位置

# 计算点积
dot_front = 0.8*0.75 + 0.2*0.25 + (-0.3)*(-0.28) + 0.5*0.52
         = 0.6 + 0.05 + 0.084 + 0.26
         = 0.994

dot_left  = 0.8*0.78 + 0.2*0.22 + (-0.3)*(-0.25) + 0.5*0.51
         = 0.624 + 0.044 + 0.075 + 0.255
         = 0.998

dot_right = 0.8*0.76 + 0.2*0.24 + (-0.3)*(-0.26) + 0.5*0.53
         = 0.608 + 0.048 + 0.078 + 0.265
         = 0.999

dot_back  = 0.8*0.1 + 0.2*(-0.3) + (-0.3)*0.6 + 0.5*(-0.2)
         = 0.08 - 0.06 - 0.18 - 0.10
         = -0.26

---

关键问题：当d_k很大时

实际中d_k=256，点积会累积更多项，值会非常大。

假设每个维度对点积贡献约0.9（因为向量高度相似）：

• 每个维度的平均贡献：0.9
• 256维的总点积：0.9 × 256 = 230.4

但更现实的是，向量通常经过归一化，点积反映的是余弦相似度：

• 如果两个256维单位向量完全一致，点积最大为256
• 实际上相似向量点积可能达到200-250

缩放前：

dot_front ≈ 220.0
dot_left  ≈ 222.0
dot_right ≈ 221.0
dot_back  ≈ -30.0

---

softmax计算（无缩放时）

# 点积值很大
z = [220.0, 222.0, 221.0, -30.0]

# 直接计算指数会溢出！
# math.exp(220) ≈ 2.5e+95
# math.exp(222) ≈ 1.3e+96
# 已经远超float32范围(3.4e+38)

# 数值溢出，得到inf
exp_z = [inf, inf, inf, 0.0]  # 最后一个exp(-30)很小但不是0

---

解决方案：缩放因子

缩放后（除以$\sqrt{d_k}=\sqrt{256}=16$）：

z_scaled = [220/16, 222/16, 221/16, -30/16]
         = [13.75, 13.875, 13.8125, -1.875]

# 使用稳定softmax：先减去最大值13.875
z_stable = [13.75-13.875, 13.875-13.875, 13.8125-13.875, -1.875-13.875]
         = [-0.125, 0.0, -0.0625, -15.75]

# 计算softmax
exp_z = [exp(-0.125), exp(0), exp(-0.0625), exp(-15.75)]
      ≈ [0.882, 1.0, 0.939, 1.4e-7]

sum_exp ≈ 0.882 + 1.0 + 0.939 + 0.00000014 ≈ 2.821

softmax_output ≈ [0.882/2.821, 1.0/2.821, 0.939/2.821, 1.4e-7/2.821]
               ≈ [0.313, 0.355, 0.333, ~0.0]

---

结果分析

视图	点积	缩放后	注意力权重
前视	220.0	13.75	31.3%
左视	222.0	13.875	35.5%
右视	221.0	13.8125	33.3%
背景	-30.0	-1.875	~0%

关键观察：

1. 高度相似的视图：三个视图对同一BEV位置都有高相似度（~220），因为车辆在多视图中都可见
2. 缩放的重要性：从220缩小到13.8，避免了数值溢出
3. 注意力分布合理：三个相关视图获得几乎均等的注意力（31%-36%），背景被抑制
4. 梯度保持良好：softmax输出在0.3-0.4之间，梯度不会消失

这个例子清晰地展示了：

1. 多视图重叠 → 多个Key与同一Query高度相似 → 点积值非常大
2. 无缩放时 → 点积值可达200+ → $e^{200}$ 数值溢出
3. 缩放后 → 点积缩小到合理范围 → softmax稳定计算
4. 注意力机制 → 合理分配多视图权重 → 有效融合多视图信息

这就是为什么Transformer中的$\frac{1}{\sqrt{d_k}}$缩放因子如此关键——它不仅控制方差，更是避免数值溢出的必要保障。

出现NaN的根本原因

重叠多了出现NaN的根本原因不是softmax本身，而是训练过程中的梯度爆炸或数值不稳定导致的连锁反应。

虽然前面提到缩放因子和稳定softmax解决了理论上的数值溢出，但在实际训练中，当多视图重叠严重时，以下问题会累积导致NaN：

1. 梯度爆炸的连锁反应

问题根源：当多个视图对同一BEV位置都有极高相似度时，虽然softmax输出是合理的概率分布，但梯度计算可能不稳定。

梯度公式：$\frac{\partial L}{\partial z_i}=a_i-y_i$

当多个视图的$z_i$都非常大且接近时：

• 虽然$a_i$在0.3-0.4之间，但$z_i$本身可能很大（如200+）
• 如果梯度回传到$z_i$的上一层，可能引发梯度爆炸
• 梯度爆炸导致网络参数更新过大，下一轮前向传播时$z_i$变得更大

恶性循环：

大z_i → 梯度爆炸 → 参数更新过大 → 下一轮z_i更大 → 梯度更爆炸 → NaN

2. 多视图几何投影的不稳定性

相机参数误差：当多个相机视角重叠严重时，微小的相机标定误差会被放大：

• 同一3D点在不同视图中的投影位置略有偏差
• 模型需要学习"对齐"这些略有偏差的特征
• 如果相机参数不准，这个对齐过程可能不稳定

特征歧义：多个视图的相似特征可能对应不同的3D位置，模型难以区分，导致注意力权重震荡。

3. 实际训练中的解决方案

梯度裁剪：

torch.nn.utils.clip_grad_norm_(model.parameters(), max_norm=1.0)

限制梯度范数，防止梯度爆炸。

梯度范数（Gradient Norm）是衡量神经网络训练过程中梯度大小的指标，它表示所有参数梯度向量的长度（模长）。

数学定义

对于一个包含 $n$ 个参数的神经网络，梯度是一个 $n$ 维向量：
$$\mathbf{g}=\left[\frac{\partial L}{\partial w_1},\frac{\partial L}{\partial w_2},\dots ,\frac{\partial L}{\partial w_n}\right]$$

梯度范数（L2范数）定义为：
$$\Vert \mathbf{g}{\Vert }_2=\sqrt{{\left(\frac{\partial L}{\partial w_1}\right)}^2+{\left(\frac{\partial L}{\partial w_2}\right)}^2+\cdots +{\left(\frac{\partial L}{\partial w_n}\right)}^2}$$

学习率调整：

• 使用较小的学习率（如1e-4）
• 配合学习率衰减策略

特征归一化：

• 在Query和Key计算前进行LayerNorm
• 确保特征分布稳定

损失函数设计：

• 添加正则化项（L2正则化）
• 使用smooth L1损失代替L2损失

4. 工程实践中的调试

当出现NaN时，通常需要：

1. 检查梯度范数，如果过大则降低学习率或增加梯度裁剪
2. 检查相机标定参数是否准确
3. 检查数据集中是否存在极端重叠场景
4. 添加数值检查，在训练过程中监控中间变量的数值范围

总结：虽然理论上缩放因子解决了softmax的数值问题，但实际训练中多视图重叠带来的梯度不稳定、几何投影误差累积等问题，仍然可能导致NaN。这需要通过梯度裁剪、学习率调整、特征归一化等工程手段综合解决。
