引言

在智能制造与工业自动化的浪潮中，焊接机器人正逐步取代传统人工焊接，成为装备制造业的关键执行单元。然而，传统示教再现型焊接机器人难以应对加工误差、装夹偏差及热变形等动态扰动，导致焊缝轨迹偏移，影响焊接质量。为解决这一问题，基于视觉引导的焊缝实时跟踪技术应运而生。

焊缝跟踪 abb机器人二次开发 上位机由C#＋halcon联合编程 提供源码讲解，abb编程及通讯、工业相机标定、halcon图像处理、C#与halcon联合编程等

本文结合沈阳工业大学陈东旭硕士论文《基于视觉引导的机器人焊缝跟踪研究》及其配套上位机源码（C# + Halcon 联合开发），深入剖析该系统的软件架构与核心功能模块，重点阐述其如何实现从图像采集、特征提取、坐标转换到机器人运动控制的完整闭环流程。

---

系统整体架构

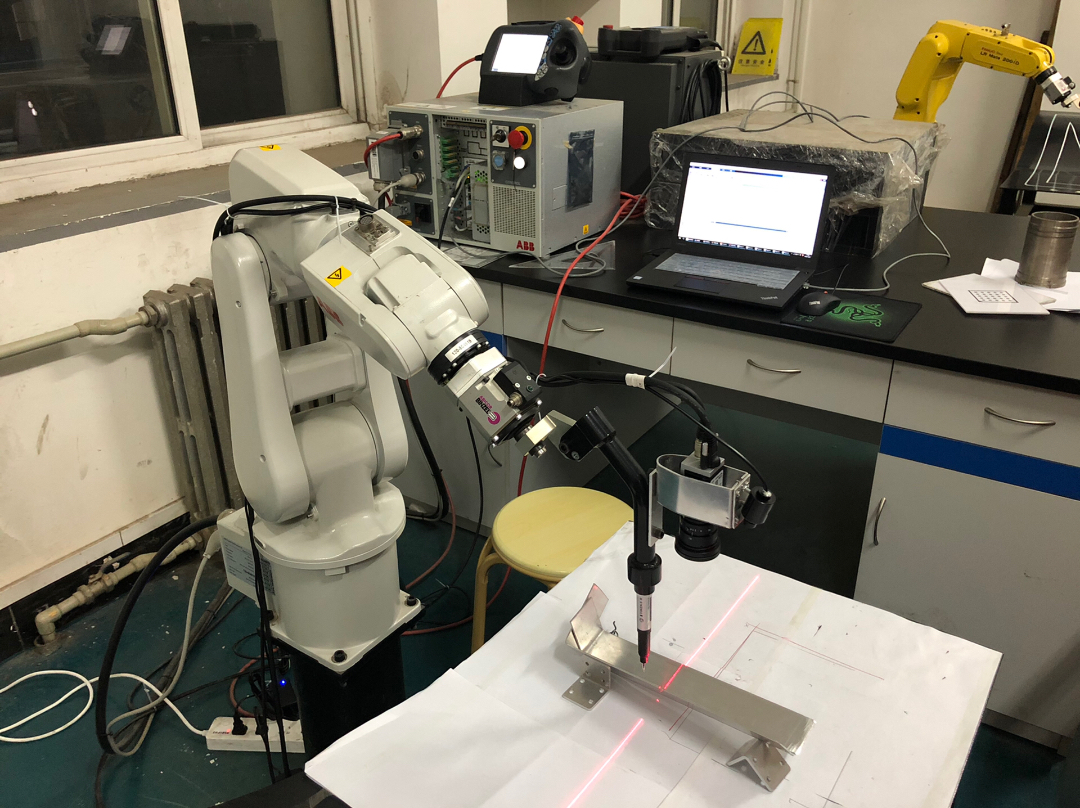

该上位机系统采用 C/S（客户端/服务器）架构，以 Windows Forms 为界面载体，C# 为逻辑控制语言，Halcon 作为底层图像处理引擎，通过 TCP/IP 协议与 ABB IRB120 工业机器人控制柜通信，构成一个集 视觉标定、图像处理、轨迹拟合、运动控制于一体的焊缝跟踪平台。

系统主要由以下六大功能模块组成：

1. 通讯模块：建立与机器人控制柜的稳定数据通道；
2. 示教模块：支持关节/直角坐标下的手动点位控制；
3. 相机标定模块：完成内参、外参与手眼关系标定；
4. 图像采集模块：实时显示工业相机画面；
5. 数据处理模块：执行焊缝特征识别与三维位姿计算；
6. 焊缝跟踪模块：支持离线扫描与实时跟踪两种模式。

---

核心功能流程详解

1. 视觉系统标定流程

系统采用 张正友标定法结合 线结构光平面拟合 与 手眼标定，构建从像素坐标到机器人基坐标系的完整映射链。

• 相机标定：通过 Halcon 标定助手，采集多角度标定板图像，计算相机内参（焦距、主点、畸变系数）及每帧图像对应的外参。
• 结构光标定：将线激光投射至标定板，提取激光条纹与标定网格交点，利用最小二乘法拟合出激光平面在相机坐标系下的方程。
• 手眼标定：采用“AX = XB”模型，通过机器人多姿态运动，解算相机相对于焊枪（工具坐标系）的旋转与平移关系。

标定结果以 `.dat` 和 `.tup` 文件形式持久化存储，供后续图像处理调用。

2. 焊缝特征点识别流程

系统针对 V 型焊缝 设计了鲁棒的图像处理流水线：

1. 图像预处理：
   - 使用 9×9 均值滤波 去除高频噪声；
   - 通过 灰度强调（Emphasize） 提升激光条纹对比度；
   - 转换为灰度图以简化后续处理。

1. 感兴趣区域（ROI）动态选取：
   - 首帧采用固定矩形 ROI；
   - 后续帧以历史特征点为中心生成圆形 ROI，显著提升处理效率。

1. 激光条纹分割与中心线提取：
   - 采用 最大类间方差法（Otsu） 自动阈值分割，适应光照变化；
   - 通过 形态学闭运算 消除孔洞，连接断裂区域；
   - 利用 高斯拟合（LinesGauss） 提取亚像素级中心线，精度可达 0.1 像素级。

1. 特征点定位：
   - 对 V 型两侧中心线进行 直线拟合（FitLineContourXld）；
   - 计算两直线交点作为焊缝特征点；
   - 通过最小外接矩形修正横坐标，确保定位准确性。

3. 三维位姿计算与角度解析

获取像素坐标后，系统通过标定参数将其转换为机器人基坐标系下的三维空间点，并进一步解析焊缝姿态：

• 平移计算：结合相机内参、激光平面方程与手眼关系，利用 三角测量原理 解算特征点的 (X, Y, Z)。
• 角度计算：
• 构建焊缝两侧空间向量 AB 与 AC；
• 计算 V 型夹角 θ₁ 及焊缝与水平面夹角 θ₂；
• 推导焊枪需绕 X 轴旋转的角度 γ = θ₁/2 + θ₂ - 90°；
• 利用前后特征点连线计算绕 Y 轴的倾角 β；
• 最终通过 欧拉角转旋转矩阵，得到完整的 (Rx, Ry, Rz) 姿态。

4. 焊缝跟踪策略

系统支持两种跟踪模式：

离线跟踪（Offline Tracking）

• 先控制机器人沿焊缝匀速扫描，采集 30 个等间距图像；
• 对所有特征点进行 全局二次多项式最小二乘拟合，生成平滑轨迹；
• 实验表明，Y/Z 方向最大误差 ≤ 0.28 mm，满足高精度焊接要求。

实时跟踪（Real-time Tracking）

• 采用 动态滑动窗口拟合 策略：
• 相机超前焊枪固定距离；
• 缓存区维持 5~8 个最新特征点；
• 对窗口内点进行局部拟合，输出中点作为控制指令；
• 引入 转弯半径（Turning Radius） 实现线段间平滑过渡，避免机器人急停抖动；
• 实测最大跟踪误差为 0.3324 mm，满足实时性与精度双重要求。

---

人机交互与系统集成

上位机界面设计简洁直观，主要包含：

• Halcon 图像显示窗口：实时预览处理结果，叠加特征点与坐标标注；
• 机器人示教面板：支持关节/直角坐标切换，提供 ± 增量微调与 Home 回零功能；
• 数据表格视图：以表格形式展示拟合后的 (X, Y, Z, Ez, Ey, Ex) 轨迹点；
• 通讯控制区：配置 IP 与端口，一键连接/断开机器人；
• 功能按钮组：集成采集、打开、标定、处理、导出、运行、停止等操作。

所有机器人指令（如 Move、Run、Stop、Calib）均通过 自定义字符串协议 传输，例如：

X, Y, Z, Ez, Ey, Ex, Speed, "X"  // 直角坐标运动
J1, J2, J3, J4, J5, J6, Speed, "J"  // 关节坐标运动

---

总结与展望

该上位机系统成功实现了 视觉引导—特征识别—位姿解算—轨迹规划—机器人控制 的全链路闭环，具备以下技术亮点：

• 采用 亚像素级激光中心线提取，提升定位精度；
• 创新性地通过 向量法解析 V 型焊缝角度，实现焊枪姿态自动纠偏；
• 设计 动态拟合+转弯半径 的实时跟踪算法，兼顾精度与平滑性；
• 模块化架构便于功能扩展与维护。

未来可进一步优化方向包括：引入深度学习提升复杂焊缝识别鲁棒性、集成真实焊接过程中的弧光抑制算法、以及研究热变形补偿模型，使系统更贴近工业现场应用需求。
