摘要

本文设计和实现了一个基于spring boot 体育场地预约系统。该系统旨在解决传统体育场地预约的繁琐流程和信息不透明的问题，提供一个便捷、高效的预约平台。通过使用Spring Boot框架和相关技术，搭建了系统的后端架构，并结合系统前端界面设计，实现了用户注册登录、场地信息管理、预约订单管理、器材类型管理等功能模块。用户可以通过系统方便地查看和选择感兴趣的体育场地，并进行预约操作。同时，系统还提供了体育场地组织者的管理界面，方便其发布和管理体育场地相关信息。通过该系统，体育场地的组织者和参与者都能够享受到更加便利和高效的预约体验，提升了体育场地利用的效率和质量。

关键词：springboot框架；体育场地预约；系统

Abstract

In this paper, we design and implement a sports venue reservation system based on Spring Boot. The system aims to solve the cumbersome process and opaque information of traditional sports venue reservations, and provide a convenient and efficient reservation platform. By using the Spring Boot framework and related technologies, the back-end architecture of the system is built, and combined with the front-end interface design of the system, the functional modules such as user registration and login, venue information management, reservation order management, and equipment type management are realized. Users can easily view and select the sports venues they are interested in through the system, and make reservations. At the same time, the system also provides a management interface for sports venue organizers, which is convenient for them to publish and manage sports venue related information. Through the system, both organizers and participants of sports venues can enjoy a more convenient and efficient reservation experience, improving the efficiency and quality of sports venue utilization.

Keywords:springboot framework; Sports venue reservations; Small program

1 绪论

1.1研究背景与意义

体育场地预约系统是一种利用现代信息技术手段来实现体育场地资源的高效利用和管理的系统。随着人们对健康生活的重视和体育活动的普及，体育场地的需求日益增长。然而，由于资源分配不均、预约流程不规范等问题，导致体育场地资源的利用率不高，给用户和场地管理者带来了许多不便。

因此，开发和研究体育场地预约系统具有重要的背景和意义。首先，体育场地预约系统可以提高体育场地资源的利用效率。通过系统化的预约管理，可以避免场地资源的浪费和重复预约，实现资源的优化分配。其次，体育场地预约系统可以提升用户体验和满意度。用户可以通过系统方便地查询和预约场地，减少了繁琐的人工操作，提高了预约的便捷性和准确性。再次，体育场地预约系统可以提供数据支持和决策参考。通过对用户预约数据的统计和分析，可以帮助场地管理者进行场地改造、资源调配、服务优化等决策，提高场地管理的科学性和精细化程度。

综上所述，研究和开发体育场地预约系统对提升体育场地资源利用效率、改善用户体验以及提供决策参考具有重要的背景和意义。通过引入现代信息技术手段，可以实现场地资源有序管理和高效利用，促进体育的普及和发展。

1.2研究内容

体育场地预约系统的开发及实现，所需要的工作内容：

（1）首先是确定选题，确定好所要做的系统，并对系统的背景及现在面临的一些问题等进行系统的初步确认。

（2）系统确认完成后，结合系统开发的需求进行确认系统开发所使用的技术，体育场地预约系统的开发使用springboot框架，数据库进行平台的搭建开发，确认好使用的技术进行技术分析，所使用的技术是否可以完成系统的实现。

（3）确定好系统使用的技术，进行在线确认系统所划分的用户角色，并且根据用户角色划分确定所要设计的功能模块。

（4）系统的功能模块确认完成后进行程序及界面的设计，设计完成后，并且通过测试来判断程序是否完善，对于系统测试，需要不同的用户进行不同的内容编辑及提交，及使用不同的测试方式找出程序中存在的漏洞，并对程序出现的漏洞问题进行在线解决处理，如果测试系统没有任何问题时，可以将系统上传进行正式操作使用。

1.3论文结构与章节安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对网站需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景，研究内容和本文的主要工作。

第二章：系统需求分析。第二章主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。第三章主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。第四章主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。第五章主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2 体育场地预约系统系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。下面是详细的介绍。

2.1 可行性分析

（1）经济可行性：

经济可行性在此仅代表网站的运维成本，开发成本不在此考虑。

目前该模式下的体育场地预约系统的数量日益增多，网购变得平民化普及化用户人数呈上升趋势，当用户人数庞大了，运维成本可以由广告费进行填补，包括开发成本。 所以经济可行性没有问题。

（2）操作可行性：

此次项目设计参考了几个该模式下网站的开发案例，对他们的操作界面分析，将众多案例结合在一起，突出以人为本简化操作，所以具有基本计算机知识的人都会操作本项目。因此操作可行性也没有问题。

（3）技术可行性：

技术可行性指的是对于搭建框架的可行性，以及有更优秀的技术出现时系统的技术更新换代的纳新性如何，开发时间成本费用比如何。

现有的Java技术能够迎合所有电子商务系统的搭建。开发这个体育场地预约系统的时候我采用了Java+MYSQL用以运行整体程序。 综上所述技术可行性也没有问题。

（4）法律可行性：

从开发者角度来看，Java和MYSQL是网上开源且免费的，在知识产权方面不会产生任何法律纠纷。 从用户使用角度来看，只要不再系统上贩卖违禁品，对系统做出条约协议，杜绝非法支付即可。综上所述法律可行性也没有问题。

2.2 系统流程分析

2.2.1 数据流程

体育场地预约系统主要的目的就是实现对体育场地的在线预约，图2-1就是系统的数据流图。

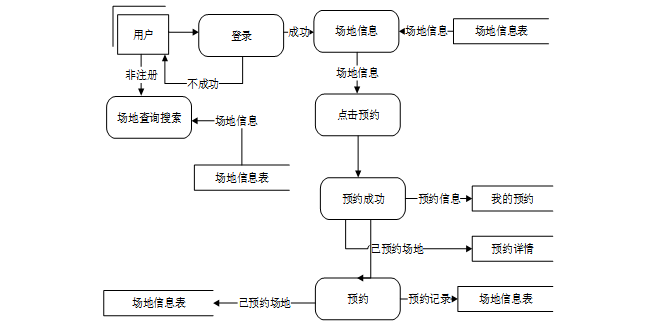

图2-1场地预约操作展开图

3.3.2 业务流程

分析完系统的数据流，接下来我们来看系统的业务流程，图2-2就是业务流程图：

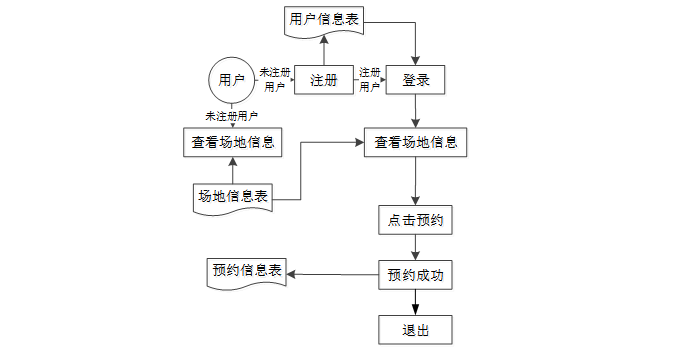

图2-2业务流程图

2.3 系统功能分析

2.3.1 功能性分析

按照体育场地预约系统的角色，我划分为了普通用户模块和管理员管理模块这两大部分。

用户管理模块：

1. 首页：当进入体育场地预约系统的时候，首先映入眼帘的是系统的导航栏，下面是轮播图以及系统内容。

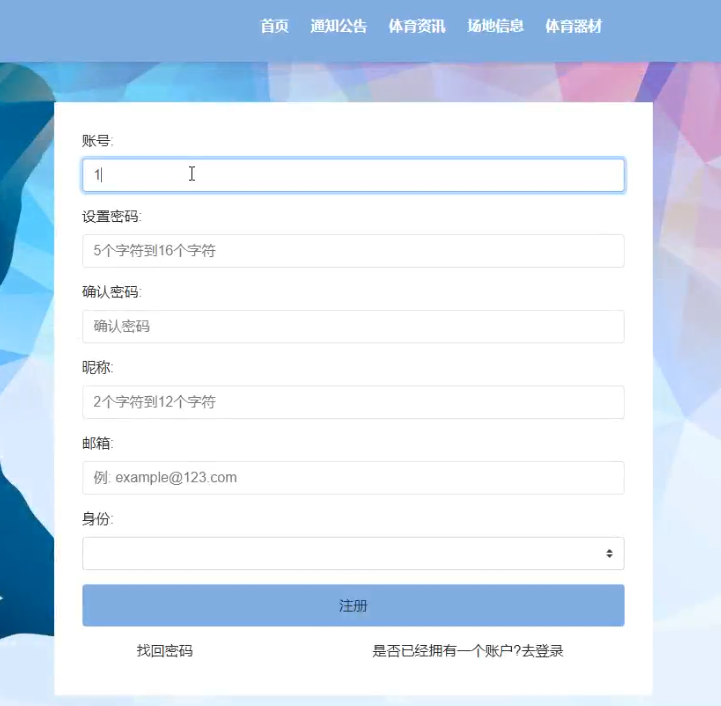

       （2）注册：不是体育场地预约系统系统中正式用户的是可以在线进行注册的，如果你没有本体育场地预约系统系统的账号的话，添加“注册”，当填写上自己的账号+密码+确认密码+昵称+邮箱+身份+用户姓名+用户性别等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。

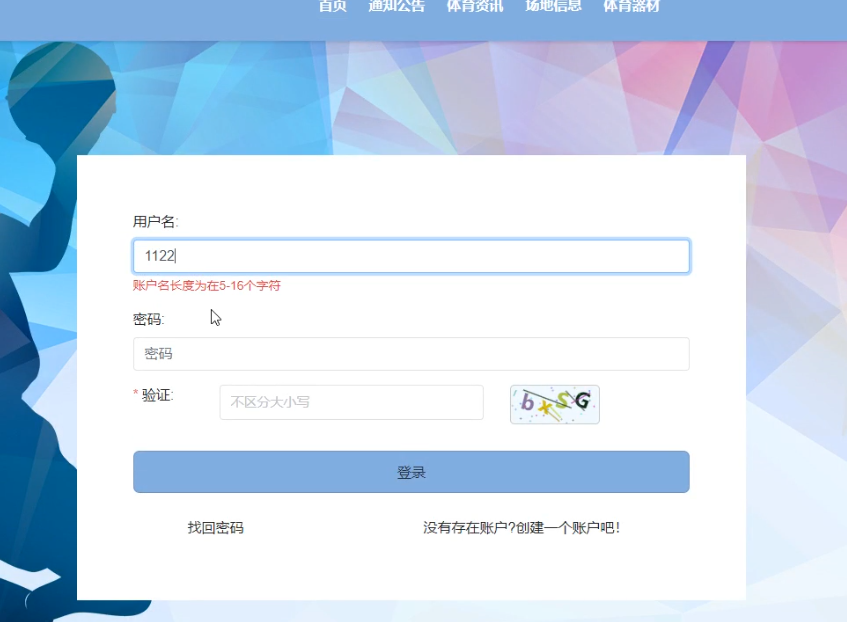

       （3）登录：体育场地预约系统中的用户端上注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到体育场地系统系统的首页中；否则将会提示相应错误信息,
       （4）通知公告：当用户点击”通知公告“时，可查看系统内容所有公告信息。
       （5）体育资讯：当用户点击”体育资讯“时，可以查看系统内的资讯内容，并进行点赞收藏和评论操作。
       （6）场地信息：当用户点击”场地信息“，可查看场地基本信息，包括：场地名称、类型、位置、面积、预约时段、价格等信息，并进行点赞收藏和预约操作。

1. 体育器材：当用户点击”体育器材“，可查看体育器材基本信息，包括：器材名称、编号、类型、数量和价格等信息，并进行点赞收藏和租赁操作。
2. 我的账户：用户可以在我的账户界面进行个人资料和登录密码的修改。
3. 个人中心：用户在个人中心可以对预约订单、取消预约、器材租赁、器材归还、收藏等功能进行查看管理。
       管理员后台管理模块：

1. 登录：管理员的账号是在数据列表中直接设置生成的，不需要进行注册，可直接输入账号密码登录，同时可对管理员资料进行增删改查。
2. 系统用户：管理员可以对系统用户成员基本信息进行增删改查操作。
3. 场地类型管理：管理员可以查看场地类型列表详情，并且添加新的场地类型信息。
4. 场地信息管理：管理员可以查看场地信息列表详情，并且添加新的场地信息。
5. 预约订单管理：管理员可以查看预约订单列表详情。
6. 取消预约管理：管理员可以查看取消预约列表详情，并对用户的取消预约订单进行审批。
7. 器材类型管理：管理员可以查看器材类型列表详情，并且添加新的器材类型信息。
8. 体育器材管理：管理员可以查看体育器材列表详情，并且添加新的体育器材信息。
9. 器材租赁管理：管理员可以查看器材租赁列表详情
10. 器材归还管理：管理员可以查看器材归还列表详情。
11. 系统管理：当管理员点击”系统管理“这一菜单时，可查看轮播图管理，如需添加新的轮播图，点击下方侧”添加“按钮，上传轮播图，填写标题，点击“提交”按钮进行添加。同时管理员可对轮播图进行增删改查。
12. 资源管理：当管理员点击”资源管理“这一菜单时，可查看体育资讯和资讯分类两个子菜单的详细信息，可以添加新的体育资讯和资讯类型。
13. 通知公告管理：当管理员点击”通知公告“这一菜单时，可查看通知公告列表，如需添加新的通知公告，点击下方”添加“按钮，输入标题正文，点击”提交“按钮进行添加。

2.3.2 非功能性分析

体育场地预约系统的非功能性需求比如体育场地预约系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表3-1体育场地预约系统非功能需求表

安全性	主要指体育场地预约系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指体育场地预约系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响体育场地预约系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着体育场地预约系统的页面展示内容进行操作，就可以了。
可维护性	体育场地预约系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.4 系统用例分析

通过2.3功能的分析，得出了本体育场地预约系统的用例图：

用户角色用例如图2-3所示。

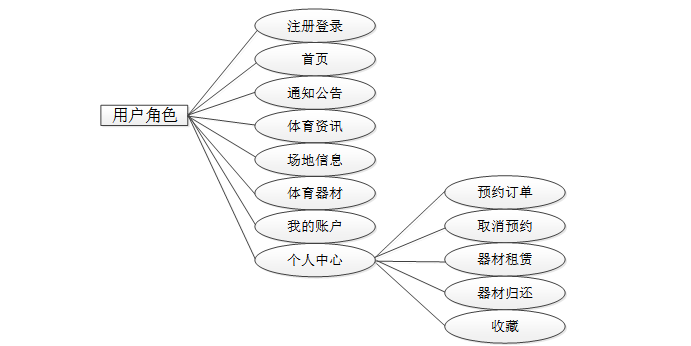

图2-3 体育场地预约系统用户角色用例图

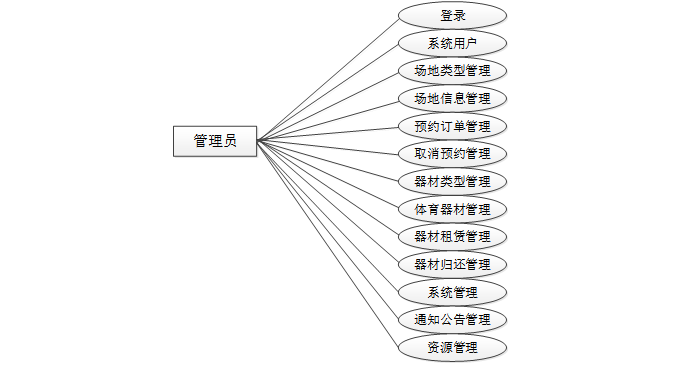

web后台管理上的管理员是维护整个体育场地预约系统中所有数据信息的。管理员角色用例如图2-4所示。

图2-5 体育场地预约系统管理员角色用例图

2.5本章小结

本章主要通过对体育场地预约系统的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个体育场地预约系统要实现的功能。同时也为体育场地预约系统的代码实现和测试提供了标准。

3 体育场地预约系统总体设计

本章主要讨论的内容包括体育场地预约系统的功能模块设计、数据库系统设计。

3.1 系统架构设计

本体育场地预约系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

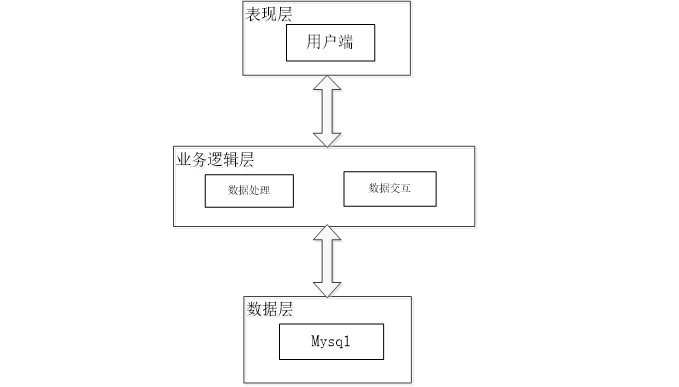

图3-1体育场地预约系统系统架构设计图

表现层（UI）：又称UI层，主要完成本体育场地预约系统的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本体育场地预约系统时的舒适度。UI的界面设计也要适应不同版本的体育场地预约系统以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本体育场地预约系统的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本体育场地预约系统的数据是放在服务端的mysql数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本体育场地预约系统的数据存储和管理功能。

3.2 系统功能模块设计

3.2.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本体育场地预约系统中的用例。那么接下来就要开始对本体育场地预约系统的架构、主要功能和数据库开始进行设计。体育场地预约系统根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

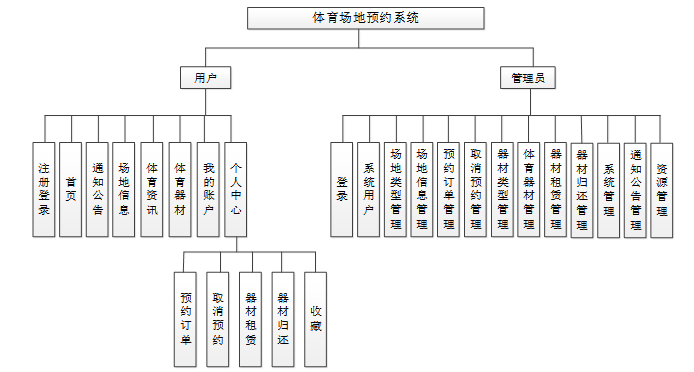

图3-2 体育场地预约系统功能模块图

3.2.2用户模块设计

后台管理者能够实现对用户端注册的用户增删改查操作，用户模块结构图如下图：

图3-3用户模块结构图

3.2.3 评论管理模块设计

体育场地预约系统是一个交流性质的公开平台，用户可以在平台上交流，增加用户之间的互动性。但是同时也为了更好的规范留言的内容，给予管理员删除不合适的言论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-4评论模块结构图

3.2.4场地信息管理模块设计

体育场地预约系统是中需要存储不少讲课信息，其模块功能结构，具体的结构图如下：

图3-5场地信息管理模块结构图

3.2.5预约管理模块设计

体育场地预约系统最重要的一个功能就是预约，其模块功能结构，具体的结构图如下：

图3-5预约管理模块结构图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

下面是整个体育场地预约系统中主要的数据库表总E-R实体关系图。

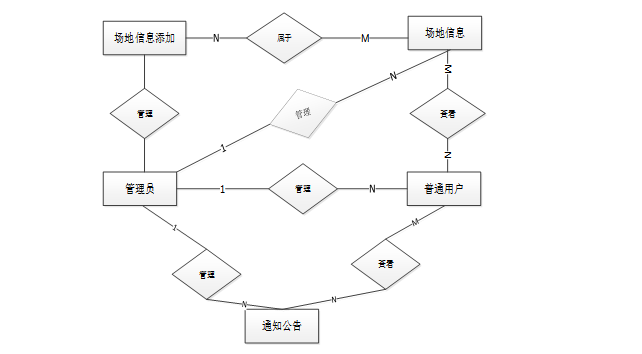

图3-6 体育场地预约系统总E-R关系图

下面根据体育场地预约系统的数据库总E-R关系图可以得出体育场地预约系统需要很多E-R图，在此罗列出来一些主要的数据库E-R模型图。

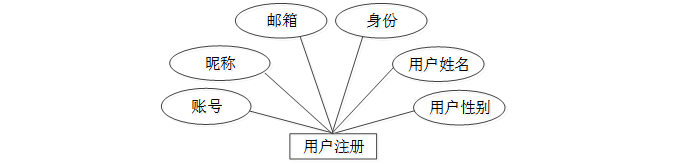

图3-7用户注册信息E-R关系图

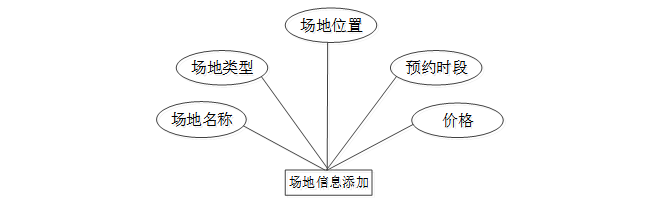

图3-8场地信息添加E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中体育场地预约系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表appointment_order (预约订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	appointment_order_id	int	10	0	N	Y		预约订单ID
2	venue_name	varchar	64	0	Y	N		场地名称
3	site_type	varchar	64	0	Y	N		场地类型
4	site_location	varchar	64	0	Y	N		场地位置
5	appointment_period	varchar	64	0	Y	N		预约时段
6	venue_price	int	10	0	Y	N	0	场地价格
7	regular_users	int	10	0	Y	N	0	普通用户
8	user_name	varchar	64	0	Y	N		用户姓名
9	pay_state	varchar	16	0	N	N	未支付	支付状态
10	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表cancel_reservation (取消预约)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	cancel_reservation_id	int	10	0	N	Y		取消预约ID
2	venue_name	varchar	64	0	Y	N		场地名称
3	site_type	varchar	64	0	Y	N		场地类型
4	site_location	varchar	64	0	Y	N		场地位置
5	appointment_period	varchar	64	0	Y	N		预约时段
6	venue_price	int	10	0	Y	N	0	场地价格
7	regular_users	int	10	0	Y	N	0	普通用户
8	user_name	varchar	64	0	Y	N		用户姓名
9	withdraw	text	65535	0	Y	N		取消申请
10	examine_state	varchar	16	0	N	N	未审核	审核状态
11	examine_reply	varchar	16	0	Y	N		审核回复
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表equipment_rental (器材租赁)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	equipment_rental_id	int	10	0	N	Y		器材租赁ID
2	equipment_name	varchar	64	0	Y	N		器材名称
3	equipment_number	varchar	64	0	Y	N		器材编号
4	equipment_type	varchar	64	0	Y	N		器材类型
5	rental_unit_price	int	10	0	Y	N	0	租赁单价
6	regular_users	int	10	0	Y	N	0	普通用户
7	user_name	varchar	64	0	Y	N		用户姓名
8	number_of_leases	int	10	0	Y	N	0	租赁数量
9	total_rental_price	varchar	64	0	Y	N		租赁总价
10	pay_state	varchar	16	0	N	N	未支付	支付状态
11	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表equipment_return (器材归还)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	equipment_return_id	int	10	0	N	Y		器材归还ID
2	equipment_name	varchar	64	0	Y	N		器材名称
3	equipment_number	varchar	64	0	Y	N		器材编号
4	equipment_type	varchar	64	0	Y	N		器材类型
5	regular_users	int	10	0	Y	N	0	普通用户
6	user_name	varchar	64	0	Y	N		用户姓名
7	number_of_leases	int	10	0	Y	N	0	租赁数量
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表equipment_type (器材类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	equipment_type_id	int	10	0	N	Y		器材类型ID
2	equipment_type	varchar	64	0	Y	N		器材类型
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表regular_users (普通用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	regular_users_id	int	10	0	N	Y		普通用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_gender	varchar	64	0	Y	N		用户性别
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表site_type (场地类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	site_type_id	int	10	0	N	Y		场地类型ID
2	site_type	varchar	64	0	Y	N		场地类型
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表sports_equipment (体育器材)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	sports_equipment_id	int	10	0	N	Y		体育器材ID
2	equipment_name	varchar	64	0	Y	N		器材名称
3	equipment_number	varchar	64	0	Y	N		器材编号
4	equipment_type	varchar	64	0	Y	N		器材类型
5	equipment_quantity	int	10	0	Y	N	0	器材数量
6	rental_unit_price	int	10	0	Y	N	0	租赁单价
7	equipment_pictures	varchar	255	0	Y	N		器材图片
8	equipment_details	text	65535	0	Y	N		器材详情
9	hits	int	10	0	N	N	0	点击数
10	praise_len	int	10	0	N	N	0	点赞数
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表venue_information (场地信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	venue_information_id	int	10	0	N	Y		场地信息ID
2	venue_name	varchar	64	0	Y	N		场地名称
3	site_type	varchar	64	0	Y	N		场地类型
4	site_location	varchar	64	0	Y	N		场地位置
5	land_occupation_area	varchar	64	0	Y	N		占地面积
6	appointment_period	varchar	64	0	Y	N		预约时段
7	venue_price	int	10	0	Y	N	0	场地价格
8	venue_cover	varchar	255	0	Y	N		场地封面
9	site_details	text	65535	0	Y	N		场地详情
10	hits	int	10	0	N	N	0	点击数
11	praise_len	int	10	0	N	N	0	点赞数
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.4本章小结

整个体育场地预约系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 体育场地预约系统详细设计与实现

体育场地预约系统的详细设计与实现主要是根据前面的体育场地预约系统的需求分析和体育场地预约系统的总体设计来设计页面并实现业务逻辑。主要从体育场地预约系统界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1 用户端首页界面

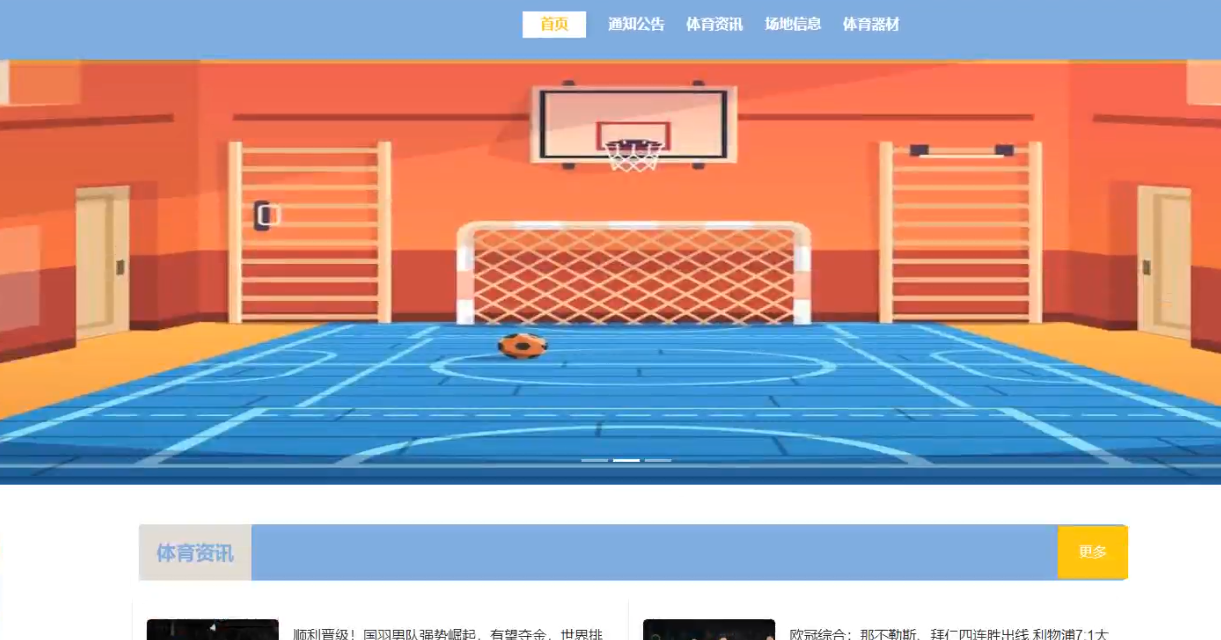

当进入体育场地预约系统的时候，首先映入眼帘的是系统的导航栏，下面是轮播图以及系统内容，其主界面展示如下图4-1所示。

图4-1 用户端首页界面图

4.1.2注册界面

不是体育场地预约系统系统中正式用户的是可以在线进行注册的，如果你没有本体育场地预约系统系统的账号的话，添加“注册”，当填写上自己的账号+密码+确认密码+昵称+邮箱+身份+用户姓名+用户性别等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2 用户端注册界面图

注册逻辑代码如下：

/**

     * 注册

     * @param user

     * @return

     */

    @PostMapping("register")

    public Map<String, Object> signUp(@RequestBody User user) {

        // 查询用户

        Map<String, String> query = new HashMap<>();

        query.put("username",user.getUsername());

        List list = service.select(query, new HashMap<>()).getResultList();

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        user.setUserId(null);

        user.setPassword(service.encryption(user.getPassword()));

        service.save(user);

        return success(1);

}

4.1.3 登录界面

体育场地预约系统中的用户端上注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到体育场地系统系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3登录界面图

登录的逻辑代码如下所示。

/**

     * 登录

     * @param data

     * @param httpServletRequest

     * @return

     */

    @PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        Map<String, String> map = new HashMap<>();

        if(username != null && "".equals(username) == false){

            map.put("username", username);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }

        else if(email != null && "".equals(email) == false){

            map.put("email", email);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }

        else if(phone != null && "".equals(phone) == false){

            map.put("phone", phone);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }else{

            return error(30000, "账号或密码不能为空");

        }

        if (resultList == null || password == null) {

            return error(30000, "账号或密码不能为空");

        }

        //判断是否有这个用户

        if (resultList.size()<=0){

            return error(30000,"用户不存在");

        }

        User byUsername = (User) resultList.get(0);

        Map<String, String> groupMap = new HashMap<>();

        groupMap.put("name",byUsername.getUserGroup());

        List groupList = userGroupService.select(groupMap, new HashMap<>()).getResultList();

        if (groupList.size()<1){

            return error(30000,"用户组不存在");

        }

        UserGroup userGroup = (UserGroup) groupList.get(0);

        //查询用户审核状态

        if (!StringUtils.isEmpty(userGroup.getSourceTable())){

            String sql = "select examine_state from "+ userGroup.getSourceTable() +" WHERE user_id = " + byUsername.getUserId();

            String res = String.valueOf(service.runCountSql(sql).getSingleResult());

            if (res==null){

                return error(30000,"用户不存在");

            }

            if (!res.equals("已通过")){

                return error(30000,"该用户审核未通过");

            }

        }

        //查询用户状态

        if (byUsername.getState()!=1){

            return error(30000,"用户非可用状态，不能登录");

        }

        String md5password = service.encryption(password);

        if (byUsername.getPassword().equals(md5password)) {

            // 存储Token到数据库

            AccessToken accessToken = new AccessToken();

            accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

            accessToken.setUser_id(byUsername.getUserId());

            tokenService.save(accessToken);

            // 返回用户信息

            JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

            user.put("token", accessToken.getToken());

            JSONObject ret = new JSONObject();

            ret.put("obj",user);

            return success(ret);

        } else {

            return error(30000, "账号或密码不正确");

        }

}

4.1.4场地信息界面

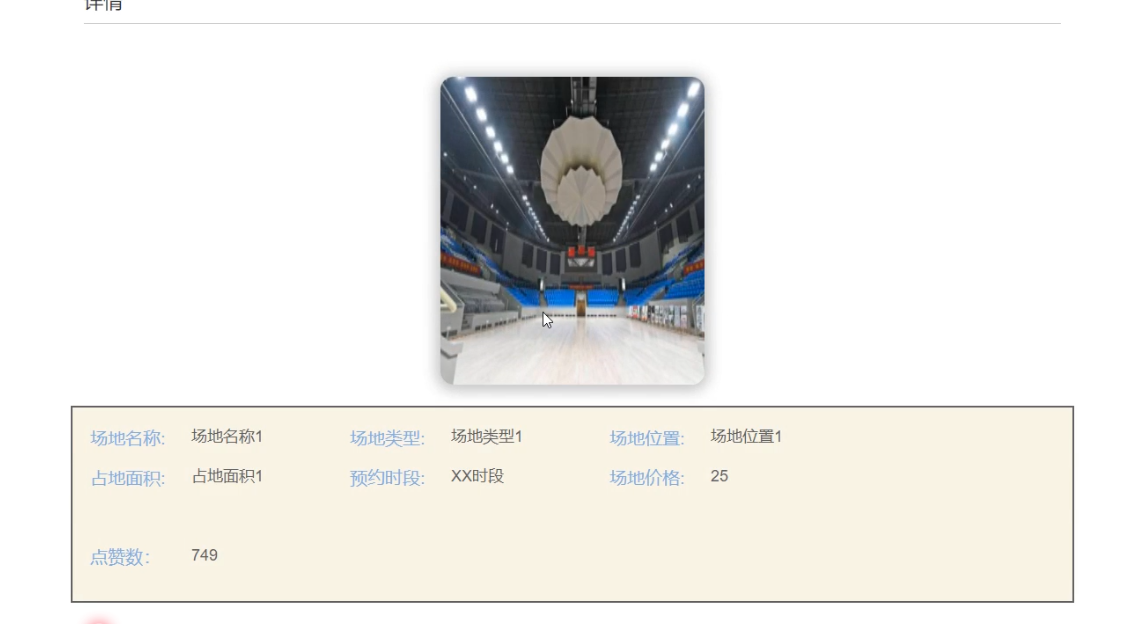

当用户点击”场地信息“，可查看场地基本信息，包括：场地名称、类型、位置、面积、预约时段、价格等信息，并进行点赞收藏和预约操作。界面如下图4-4所示。

图4-4场地信息界面图

4.1.5 体育器材界面

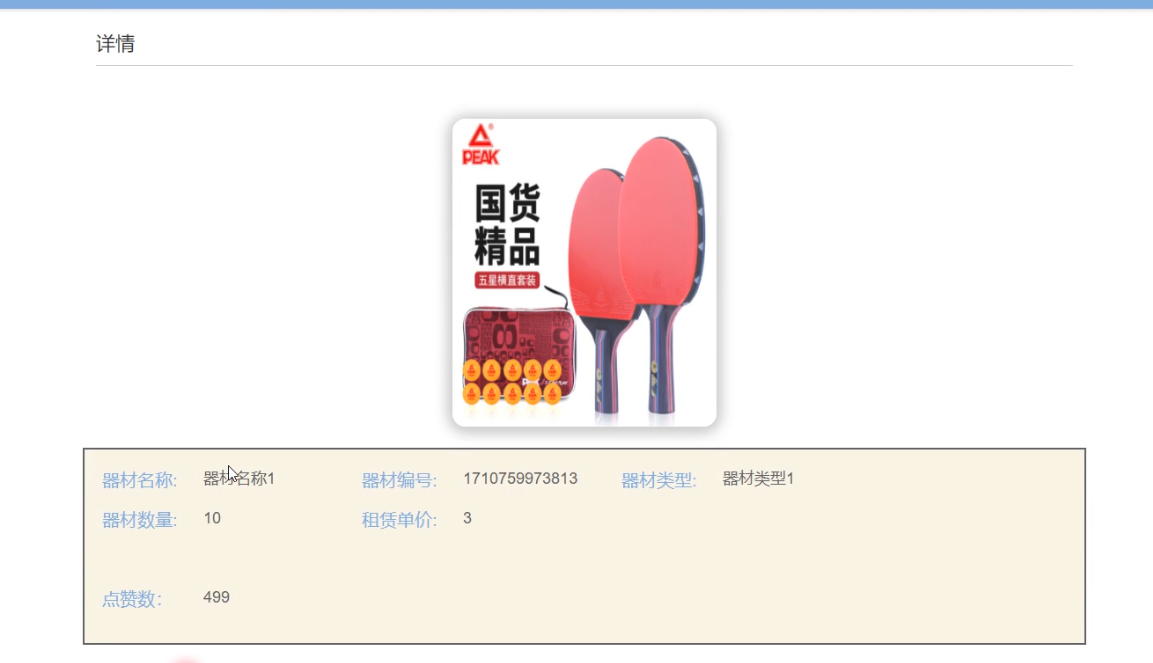

当用户点击”体育器材“，可查看体育器材基本信息，包括：器材名称、编号、类型、数量和价格等信息，并进行点赞收藏和租赁操作。界面如下图4-5所示。

图4-5体育器材界面图

4.1.6 个人中心界面

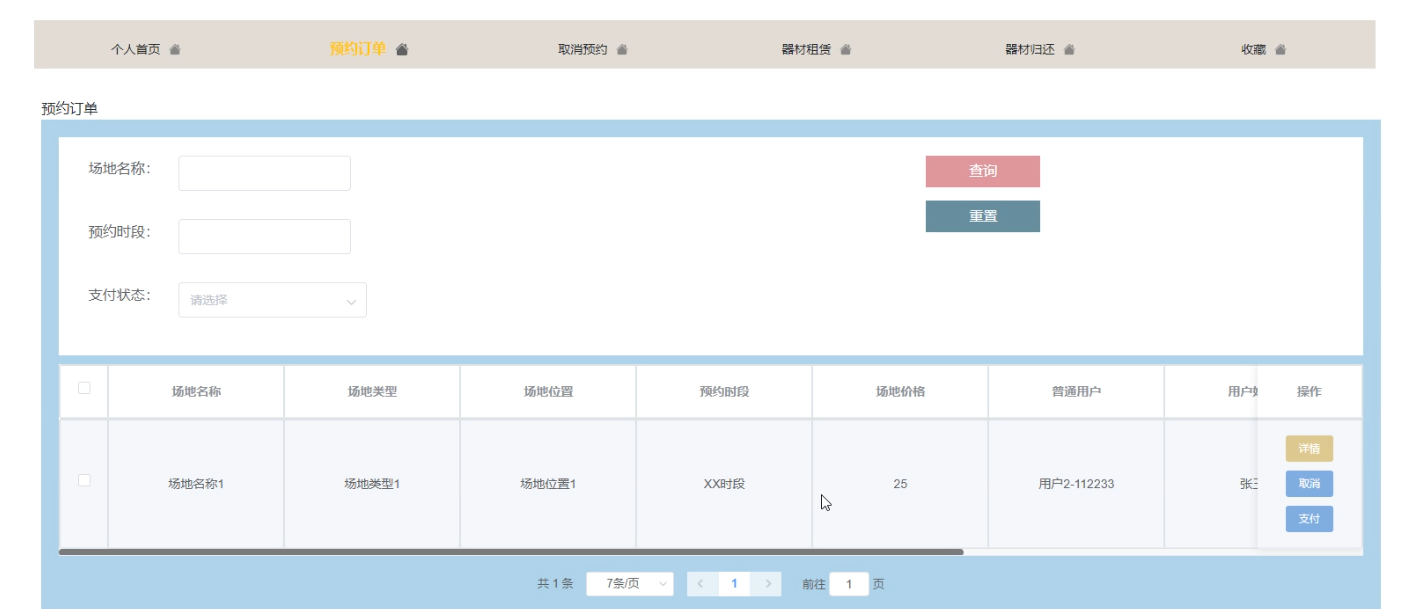

用户在个人中心可以对预约订单、取消预约、器材租赁、器材归还、收藏等功能进行查看管理。展示页面如图4-6所示。

图4-6 个人中心界面图

4.2管理员功能模块

4.2.1用户管理界面

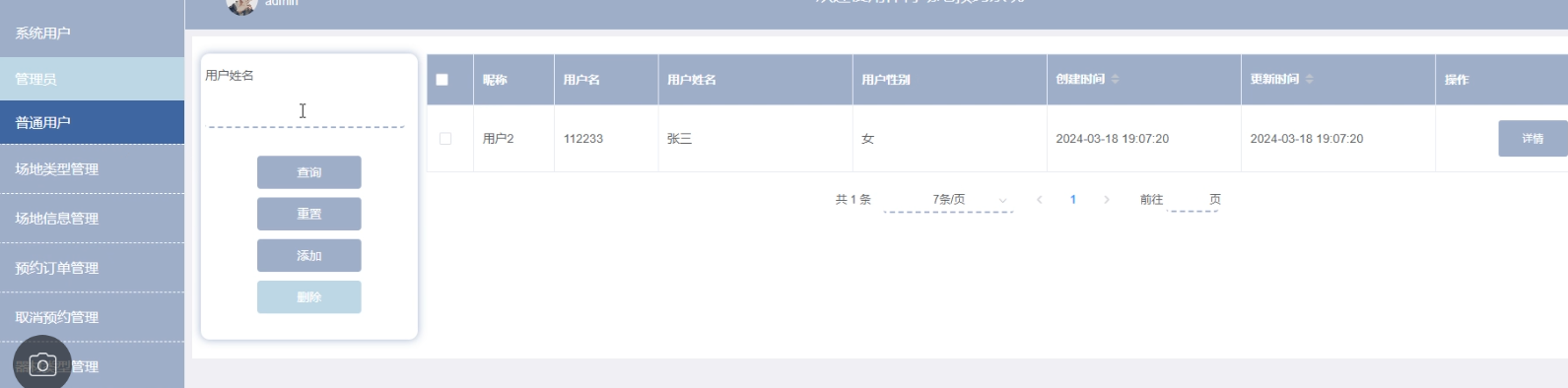

体育场地预约系统中的管理人员是可以对用户端注册的用户进行管理的，也可以对管理员进行管控。界面如下图4-7所示。

图4-7用户管理界面图

用户管理管理关键代码如下：

 @PostMapping("/set")

@Transactional

    public Map<String, Object> set(HttpServletRequest request) throws IOException {

        service.update(service.readQuery(request), service.readConfig(request), service.readBody(request.getReader()));

        return success(1);

    }

4.2.2场地信息管理界面

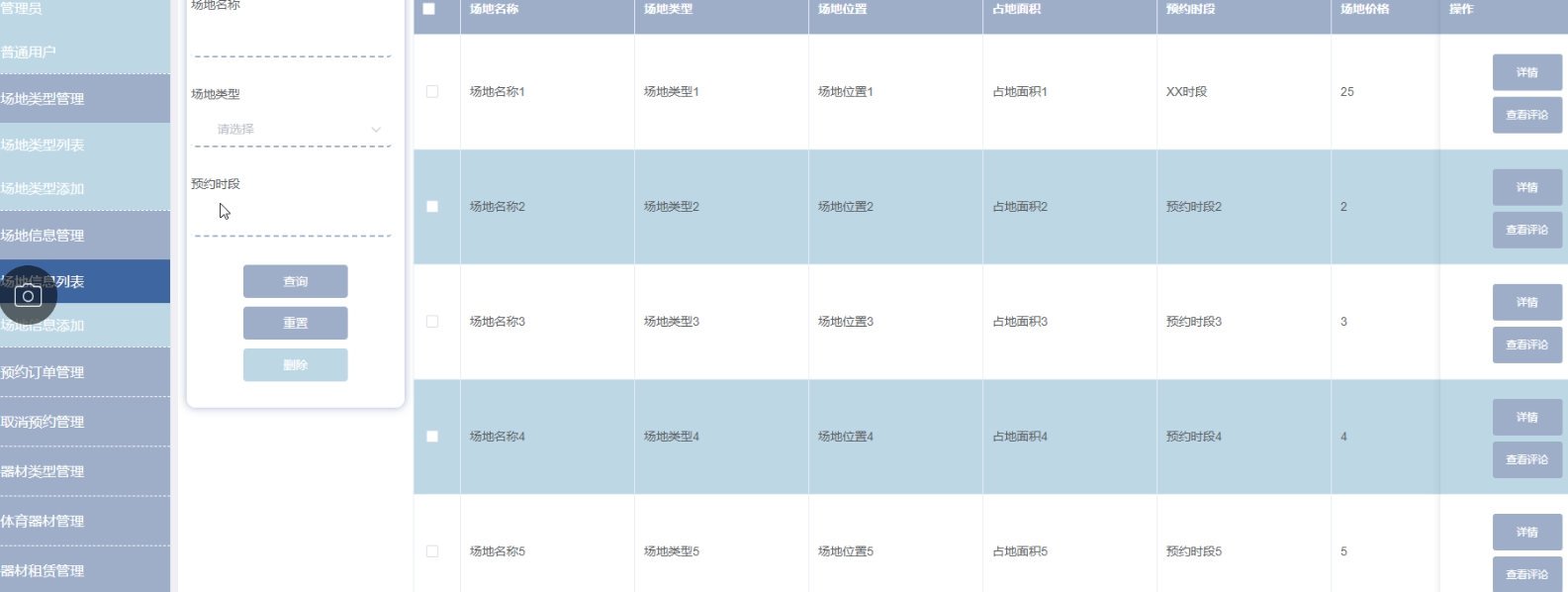

当管理员点击“场地信息管理”这一菜单时，可查看场地信息列表和场地信息添加这两个子菜单。当点击”场地信息添加“时，输入场地名称，选择场地类型，上传场地封面，输入场地地点，选择场地预约时间，点击”提交“按钮可添加新的场地信息。界面如下图4.8所示。

图4-8场地信息管理界面图

4.2.3预约订单管理界面

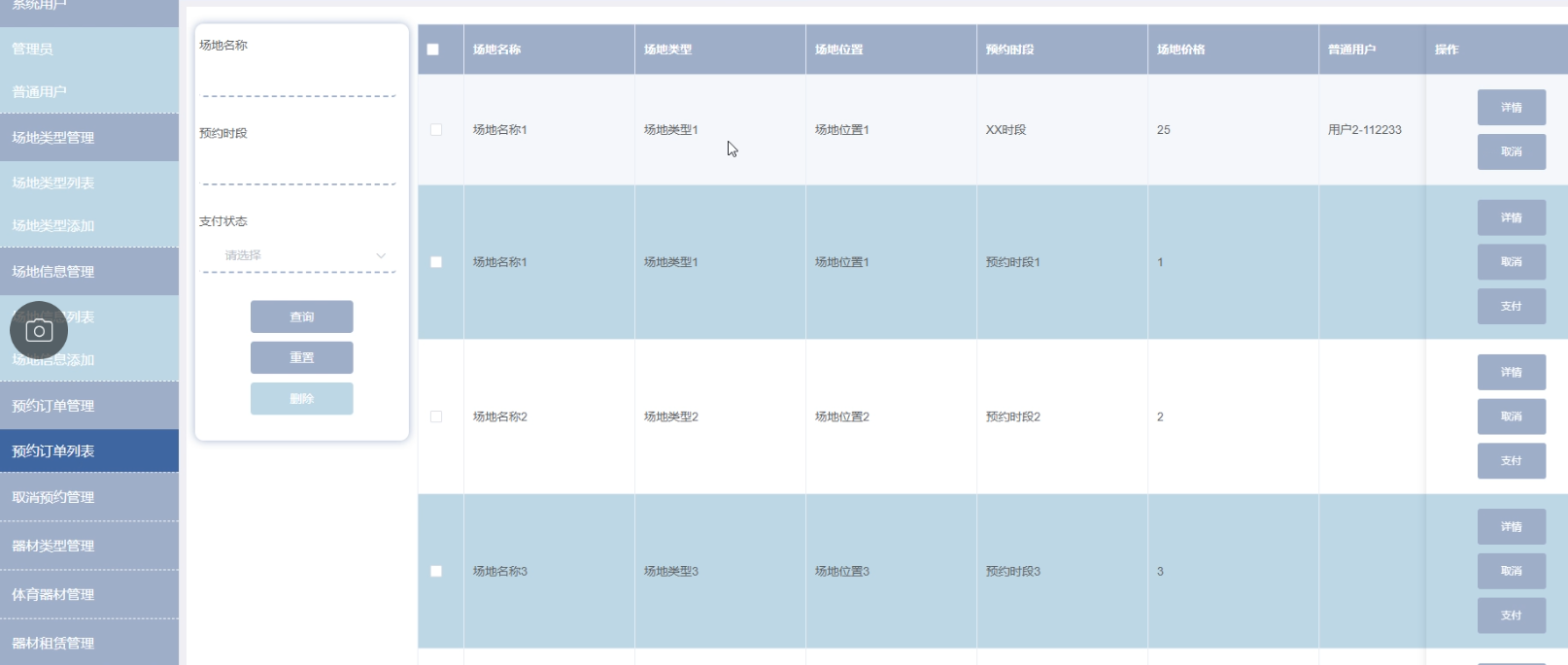

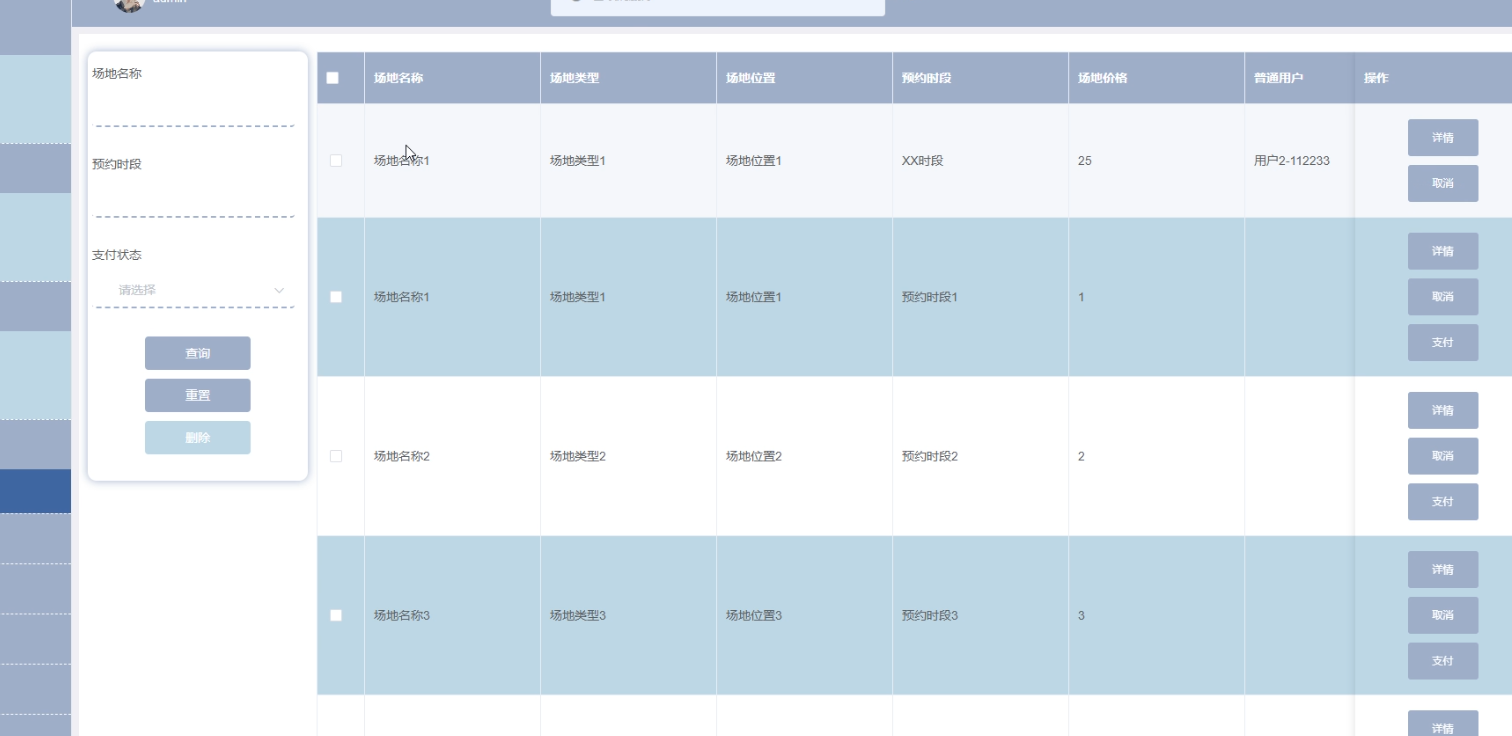

当管理员点击"预约订单管理"这一菜单时，可查看预约订单列表,同时可对预约列表进行增删改查。界面如下图4-9所示。

图4-9预约订单管理界面图

4.2.4 取消预约管理界面

当管理员点击"取消预约管理"这一菜单时，可查看取消预约列表，同时可对取消预约列表进行增删改查。取消预约管理界面如下图4-10所示。

图4-10取消预约管理界面图

4.2.5系统管理界面

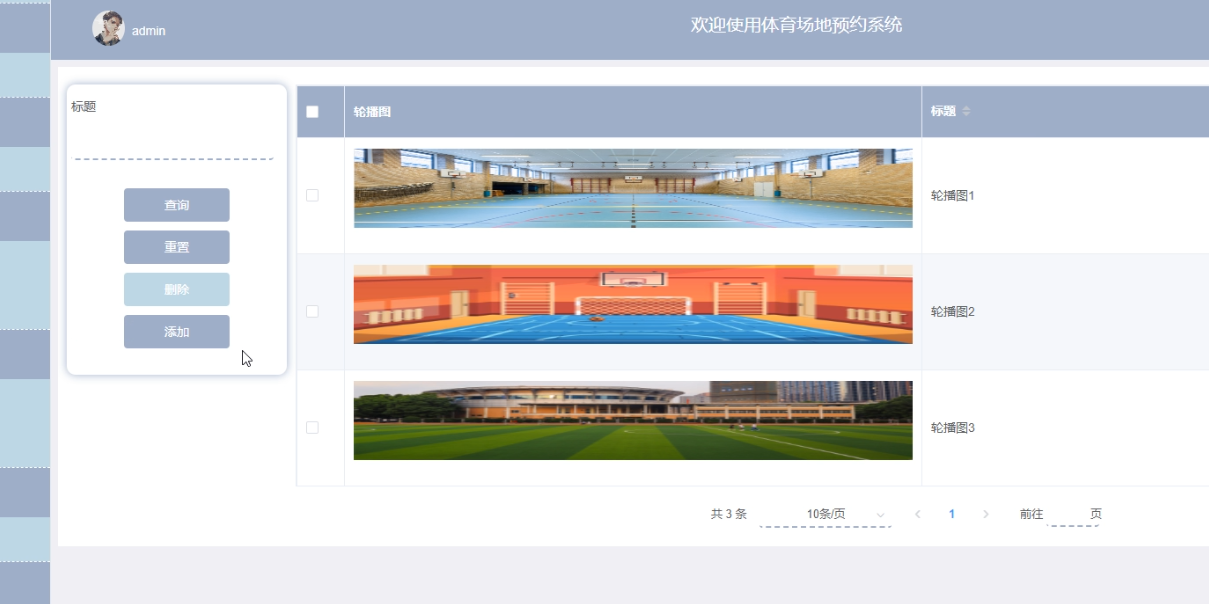

当管理员点击”系统管理“这一菜单时，可查看轮播图管理，如需添加新的轮播图，点击下方侧”添加“按钮，上传轮播图，填写标题，点击“提交”按钮进行添加。同时管理员可对轮播图进行增删改查。界面如下图4-11所示。

图4-11系统管理界面图

4.2.6资源管理界面

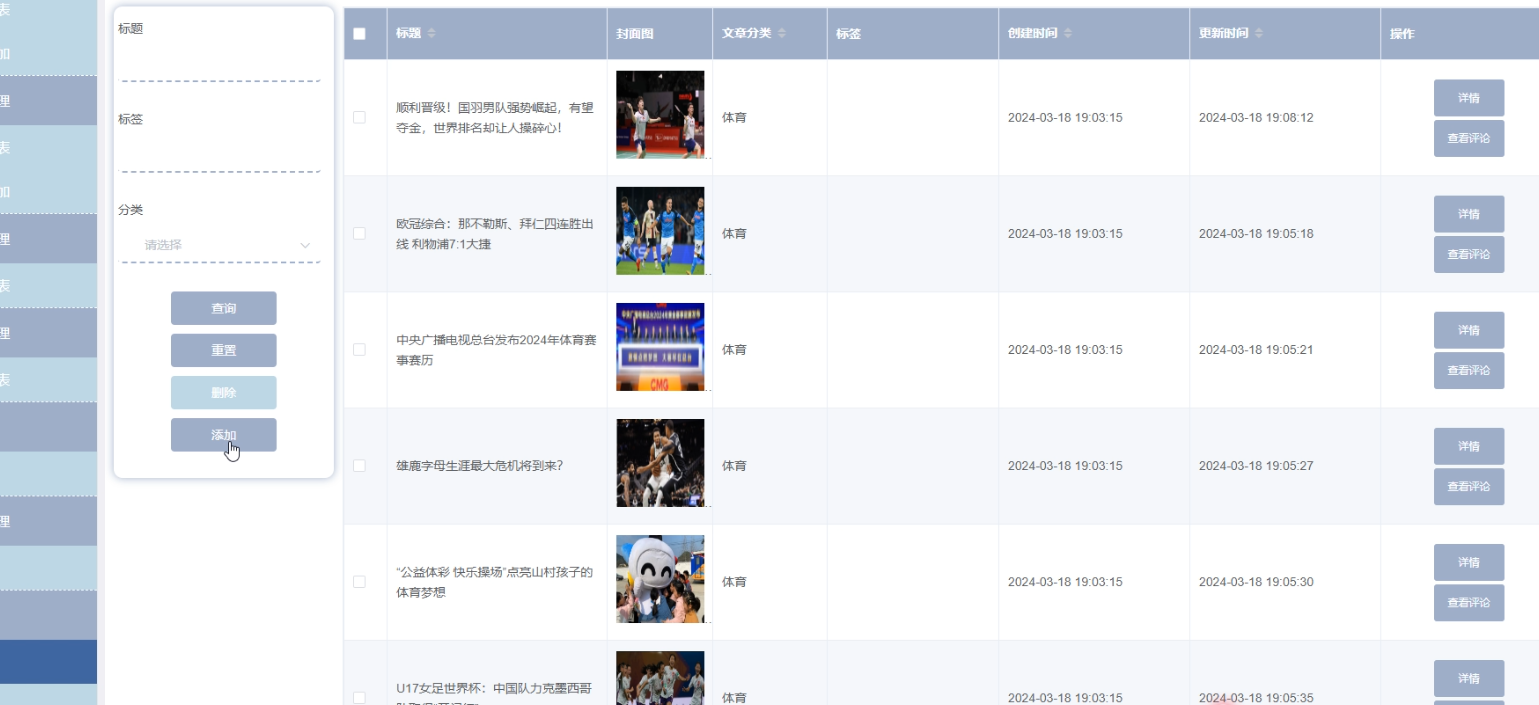

当管理员点击”资源管理“这一菜单时，可查看体育资讯列表和资讯分类，同时可可添加新的体育资讯和分类。界面如下图4-12所示。

图4-12资源管理界面图

4.2.7通知公告管理界面

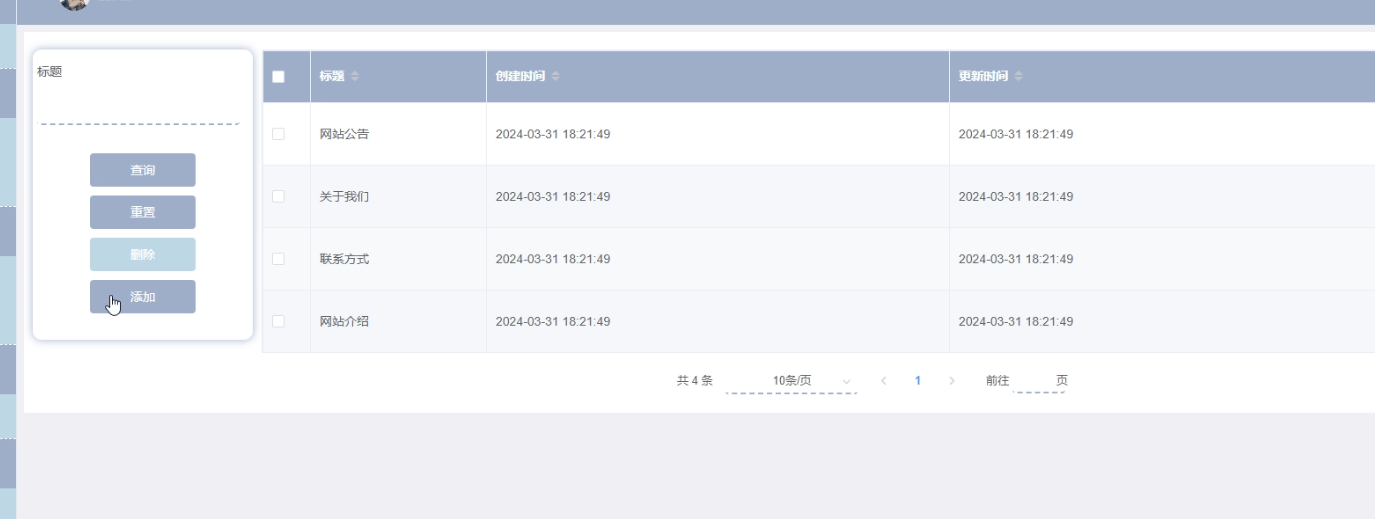

当管理员点击”通知公告管理“这一菜单时，可查看通知公告列表，如需添加新的通知公告，点击下方”添加“按钮，输入标题正文，点击”提交“按钮进行添加。界面如下图4-13所示。

图4-13通知公告管理界面图

5系统测试

5.1系统测试的目的

系统开发到了最后一个阶段那就是系统测试，系统测试对软件的开发其实是非常有必要的。因为没什么系统一经开发出来就可能会尽善尽美，再厉害的系统开发工程师也会在系统开发的时候出现纰漏，系统测试能够较好的改正一些bug，为后期系统的维护性提供很好的支持。通过系统测试，开发人员也可以建立自己对系统的信心，为后期的系统版本的跟新提供支持。

5.2 系统测试用例

系统测试包括：用户登录功能测试、课题信息展示功能测试、课题添加、密码修改功能测试，如表5-1、5-2、5-3、5-4所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

场地信息查看功能测试：

表5-2 场地信息查看功能测试表

用例名称	场地信息查看
目的	测试场地查看功能
前提	用户登录
测试流程	点击场地信息列表
预期结果	可以查看到所有场地信息
实际结果	实际结果与预期结果一致

管理员添加场地界面测试：

表5-3 管理员添加场地界面测试表

用例名称	场地发布测试用例
目的	测试场地发布功能
前提	管理员正常登录情况下
测试流程	1）管理员点击场地信息，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的场地信息
实际结果	实际结果与预期结果一致

密码修改功能测试：

表5-4 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.3 系统测试结果

通过编写体育场地预约系统的测试用例，已经检测完毕用户登录模块、场地信息查看模块、场地添加模块、密码修改功能测试，通过这4大模块为体育场地预约系统的后期推广运营提供了强力的技术支撑。

结论

至此，体育场地预约系统已经结束，在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从中我也收获了很多宝贵的方法和设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Web、Java技术、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。
