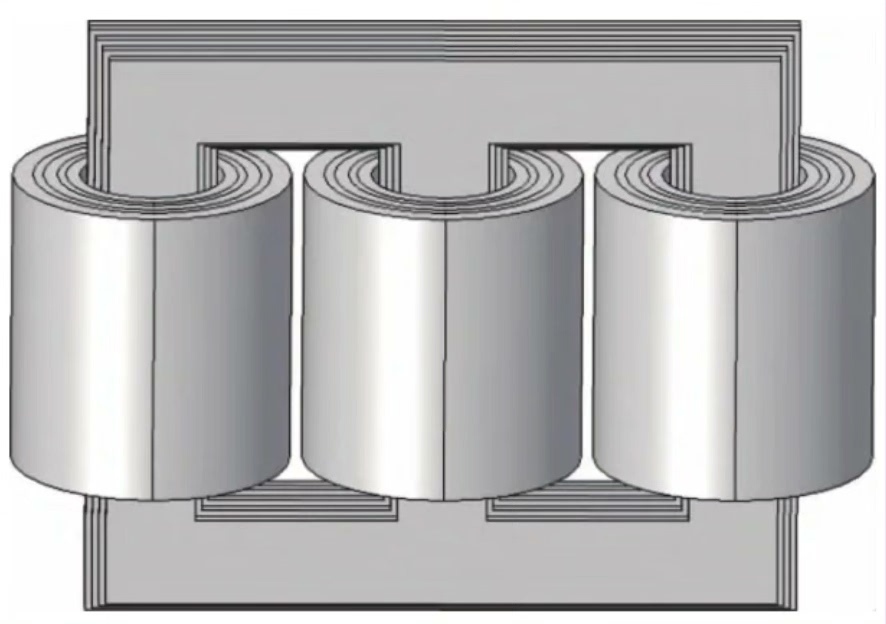

comsol电磁场-电路物理场耦合模型仿真 对变压器电磁力和强度进行了大量的研究。 研究方向主要针对的是在变压器多种绕组损坏类型的基础上进行电磁力分布特点研究。 利用COMSOL软件建立变压器对称短路的三维计算模型，再对变压器在突发三相短路时变压器内部漏磁场分布及绕组承受的轴向电磁力进行仿真计算并分析。 为了研究变压器发生高压对中压绕组三相短路工况下的内部漏磁场分布，通过瞬态场仿真得到短路后的铁心位置磁密体分布。 图1 变压器简化模型 图2 铁心B-H曲线 图3 局部网格剖分图 图4 短路后0.01 s时刻变压器铁心磁密分布图 图5 短路后0.01 s时刻变压器内部漏磁磁密分布

建模第一步得搭好几何骨架。别急着画三维模型，先把电路模块摆弄明白。在LiveLink里写电路方程时，我常把绕组等效成电阻电感串并联：

// 高压绕组电路
Component comp1;
comp1.type = "Inductor";
comp1.node1 = "n1";
comp1.node2 = "n2";
comp1.L = 0.5; // 单位H

这段代码给绕组赋予灵魂——电磁属性。但真实情况是，这里的电感参数得用场路耦合反推。有次偷懒直接填手册值，结果磁场分布像毕加索的画，被导师吐槽"你这变压器喝醉了吧"。

材料属性设置最怕B-H曲线翻车。实测某硅钢片的磁化曲线导入时，发现COMSOL的插值方式暗藏玄机：

% 实测B-H数据导入
B_data = [0,0.5,1.0,1.5,2.0];
H_data = [0,50,100,500,2000];
material = mphcreate('mat1','B',B_data,'H',H_data,'InterpMethod','cubic');

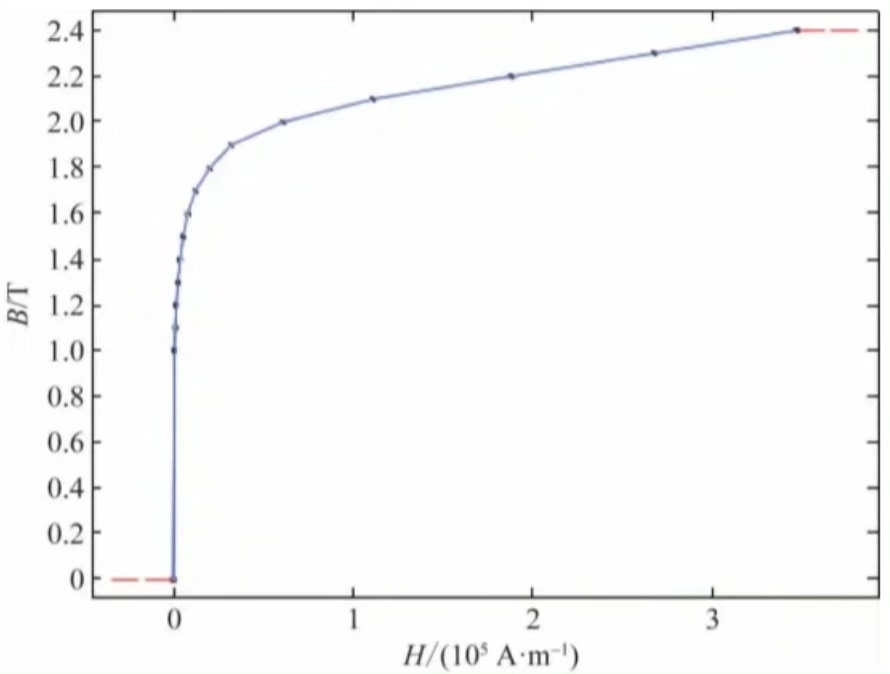

用三次样条插值还是分段线性？前者算得快但可能震荡，后者稳如老狗但费时。图2的铁心曲线建议用Akima插值，实测在拐点处更丝滑。

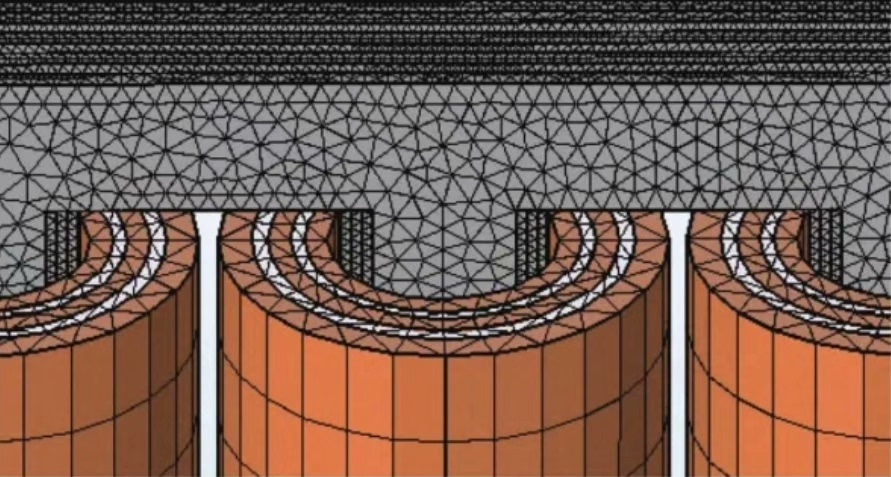

网格剖分是场仿真者的修罗场。图3的局部加密看着简单，但如何让绕组表面既保真又不爆内存？试过扫掠网格后发现，边界层网格+自由四面体的组合更适合捕捉边缘磁场：

// 绕组区域网格设置
mesh1 = meshcreate();
mesh1.elementSize = 0.1;
mesh1.boundaryLayerEdges = [1,2,3];
mesh1.boundaryLayerThickness = 0.02;

这参数就像煮泡面——0.02m的边界层厚度是试了五次才找到的黄金值，太薄抓不住漏磁，太厚算到天亮。

comsol电磁场-电路物理场耦合模型仿真 对变压器电磁力和强度进行了大量的研究。 研究方向主要针对的是在变压器多种绕组损坏类型的基础上进行电磁力分布特点研究。 利用COMSOL软件建立变压器对称短路的三维计算模型，再对变压器在突发三相短路时变压器内部漏磁场分布及绕组承受的轴向电磁力进行仿真计算并分析。 为了研究变压器发生高压对中压绕组三相短路工况下的内部漏磁场分布，通过瞬态场仿真得到短路后的铁心位置磁密体分布。 图1 变压器简化模型 图2 铁心B-H曲线 图3 局部网格剖分图 图4 短路后0.01 s时刻变压器铁心磁密分布图 图5 短路后0.01 s时刻变压器内部漏磁磁密分布

瞬态求解器参数设置堪称玄学。0.01秒的时间步长不是拍脑袋定的，得看磁场变化速度。有次用自动步长导致计算中途发散，重算三天三夜差点砸电脑。现在固定用BDF方法+0.001秒初始步长：

Study.step1.type = "Transient";
Study.step1.tlist = range(0,0.001,0.1);
Study.step1.tol = 1e-5;

跑完仿真别急着看云图。图4的铁心磁密分布要警惕数值振荡，特别是用A-V公式时。后处理中写段脚本提取绕组轴向力：

// 轴向力计算
force_z = integrate(solid.MFZ_emw, set(3,5,7));
mphglobal(eval,force_z);

发现某相绕组受力突然飙到5MN，比设计值高两个量级。检查发现是电路模块的短路点设置反了——这种错误能让仿真结果比科幻片还刺激。

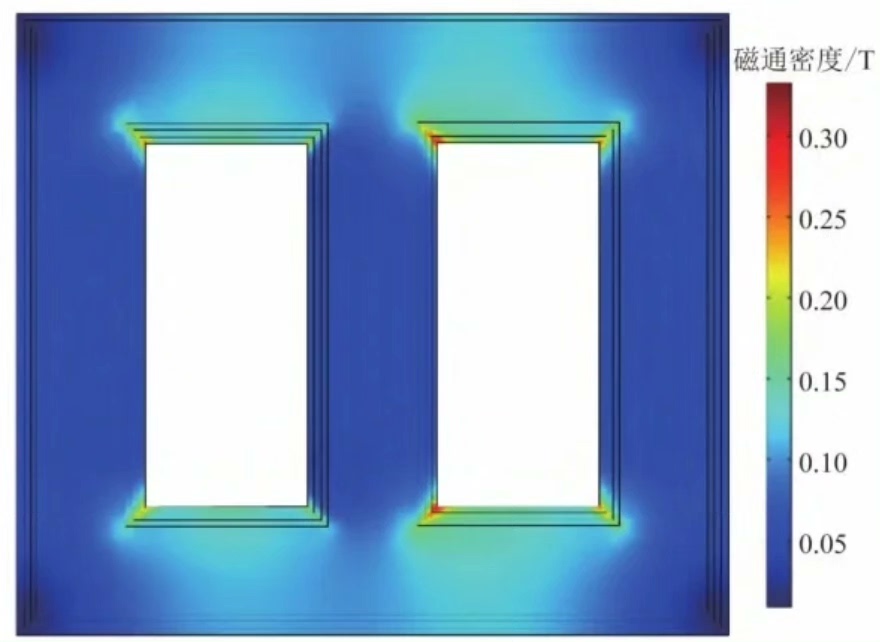

当图5的漏磁场像八爪鱼般穿透绕组时，终于理解麻花绕组的形成机制。电磁力在0.01秒时达到峰值，但材料强度要考虑应变率效应。这时候需要耦合固体力学接口，把洛伦兹力映射到结构场：

// 多物理场耦合设置
physics.create("SolidMechanics");
physics.link("Electromagnetism", "SolidMechanics", "LorentzForce");

仿真结果与高速摄影机记录的绕组变形惊人一致。原来短路瞬间的力学响应不是静态的，而是存在10kHz量级的机械振动，这解释了为何某些绕组断裂面呈现贝壳纹。

现在看变压器绕组，总觉得它们在静默中蓄势待发。仿真教会我最重要的一课：电磁力可以计算，但材料的倔强永远需要敬畏。
