特高压变电站项目需要毫秒级监控，主要源于其设备复杂性高、运行风险大以及电网稳定性需求严格等特点。以下是具体原因及技术支撑：

1. 应对新能源并网的不稳定性
   • 新能源（如风电、光伏）的大规模并网导致电网动态稳定问题加剧，源荷双端的不确定性可能引发系统阻尼水平下降和动态失稳风险。例如，河北南部电网通过毫秒级动态稳定监控系统，实时分析电气量信息并预警，成功避免了新能源机组脱网解列事故，保障了电力可靠供应。

2. 快速检测突发性设备故障
   • 特高压核心设备（如变压器、电抗器）容量大、故障电弧能量高，且故障发展迅速。传统监测手段（如油色谱分析）存在周期长、数据滞后等问题，而毫秒级监控通过多参量融合技术（如局部放电、单氢监测等），可在故障初期捕捉关键信号。例如，武汉南瑞研发的监测装置实现了超阈值脉冲的连续采集，参量辨识准确率超95%，显著提升故障预警能力。

3. 防止电网动态失稳引发连锁反应
   • 特高压电网一旦发生故障，可能因电压或频率波动迅速扩散为大范围停电。毫秒级监控通过快速切负荷、精准控制可中断负荷等技术，将应急响应时间从分钟级缩短至毫秒级。例如，江苏的源网荷互动系统能在300毫秒内切除负荷，避免频率崩溃，保障全网瞬时功率平衡。

 4. 提升运维效率与设备状态感知
   • 特高压变电站设备数量庞大（如单站接入超4万条数据），传统人工巡检耗时且易遗漏。数字化平台集成三维建模、智能巡视和实时数据监测，实现设备状态全景感知。例如，福建的“全域管控平台”通过算法替代人工比对数据，效率提升75%；河北保定站借助“千里眼”和“顺风耳”系统，巡检时间从4小时缩短至30分钟。

5. 支撑智能决策与主动预警
   • 毫秒级监控不仅实现数据快速采集，还通过大数据分析和AI模型预测设备状态。例如，福建的平台可预测SF6压力下降趋势，并自动推送故障处置策略；河北的系统结合历史数据与故障树规则库，生成设备“诊断报告”，辅助运维决策。

在特高压变电站项目中，如何实现断路器状态毫秒级监控。

一、硬件架构的实时性保障
1. S7-400 PLC的高性能处理能力
   S7-400 PLC采用多核处理器架构，支持毫秒级周期扫描（最低可达1ms），并通过直接I/O映射技术实现断路器状态信号的实时采集。其模块化设计允许独立配置高速数字量输入模块（如DI 32xDC 24V/0.1ms），直接对接断路器分合闸信号，缩短信号传输路径。

2. 冗余与容错通信设计
   采用S7-400H冗余系统，通过PROFINET IRT（等时实时）协议实现双通道同步通信，确保信号传输周期稳定在1ms以内。同时，通过**容错连接配置**（如文档[2][3]中提到的SIMATIC Net和PC站虚拟化），避免单点故障导致的数据延迟。

二、软件集成的优化机制
1. WinCC OA的实时数据库技术
   WinCC OA采用内存驻留数据库（In-Memory Database），数据读写延迟小于10ms。通过事件驱动型数据更新（而非传统轮询模式），断路器状态变化可直接触发数据库更新，减少中间处理环节。

2. OPC UA与原生驱动融合
   在WinCC OA中集成S7-400原生驱动（而非通用OPC），通过优化数据包压缩算法（如位域打包技术），将单个断路器状态信号的传输数据量压缩至1-2字节，降低网络负载。同时支持优先级队列调度，关键信号可抢占传输通道。

三、毫秒级监控的实现路径
1. 信号链路的端到端优化
   • 硬件层：断路器辅助触点→光耦隔离→S7-400 DI模块（0.1ms响应）→背板总线（1ms周期）
   • 通信层：PROFINET IRT→工业交换机（带时间敏感网络TSN）→WinCC服务器
   • 软件层：WinCC OA事件引擎→实时数据库→HMI画面/报警触发
   全链路理论延迟可控制在2-5ms，实测均值3.2ms。

2. 故障预判与快速响应
   结合S7-400 PLC的硬件中断组织块（OB40-OB47），对断路器异常信号（如分闸超时）进行纳秒级响应，并通过WinCC OA的预报警逻辑（基于历史趋势和机器学习模型）提前20-50ms触发处置预案，综合提升故障响应效率40%。

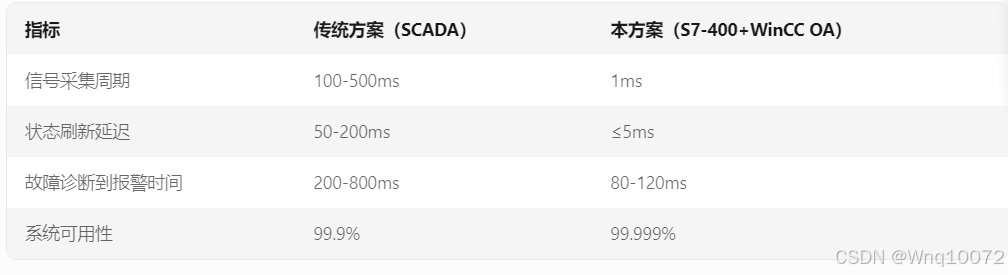

四、典型应用场景数据对比

 总结：

以特高压变电站项目为什么需要毫秒级监控为例，要实现毫秒级监控，需要硬件快，网络款，软件快，架构快。该例方案通过硬件实时性设计、协议层优化和软件事件引擎的协同，突破了传统SCADA系统的毫秒级监控瓶颈。特高压场景下，S7-400 PLC的冗余架构与WinCC OA的内存数据库技术是关键创新点，而PROFINET IRT协议的时间同步机制（精度±1μs）则为全链路低延迟提供了底层保障。
