前言

    📅大四是整个大学期间最忙碌的时光,一边要忙着备考或实习为毕业后面临的就业升学做准备,一边要为毕业设计耗费大量精力。近几年各个学校要求的毕设项目越来越难,有不少课题是研究生级别难度的,对本科同学来说是充满挑战。为帮助大家顺利通过和节省时间与精力投入到更重要的就业和考试中去,学长分享优质的选题经验和毕设项目与技术思路。

        🚀对毕设有任何疑问都可以问学长哦!

       大家好,这里是海浪学长计算机毕设专题,本次分享的课题是

       🎯基于图像处理的道路障碍物识别与监测

项目背景

       随着城市交通的快速发展，道路安全问题日益受到重视。道路上的障碍物，如行人、车辆、施工标志等，可能对交通安全造成严重影响。传统的道路障碍物检测主要依赖人工巡查，效率低且容易出现漏检。利用现代深度学习和计算机视觉技术，构建自动化的道路障碍物检测系统，能够实时监测道路状况，及时识别和处理潜在的安全隐患，从而有效提升道路交通管理的效率与安全性。

数据集

       为了确保数据集的多样性和代表性，可以选择自主拍摄和互联网采集两种方式。在不同的道路、天气及光照条件下进行拍摄，以获取各种障碍物的真实场景图像。这种方法能够提供更具针对性的数据，尤其是在特定环境下的障碍物识别。互联网采集可以通过公共数据集、开源项目或社交媒体等渠道，获取大量已标注的图像，进一步丰富数据集的样本数量。

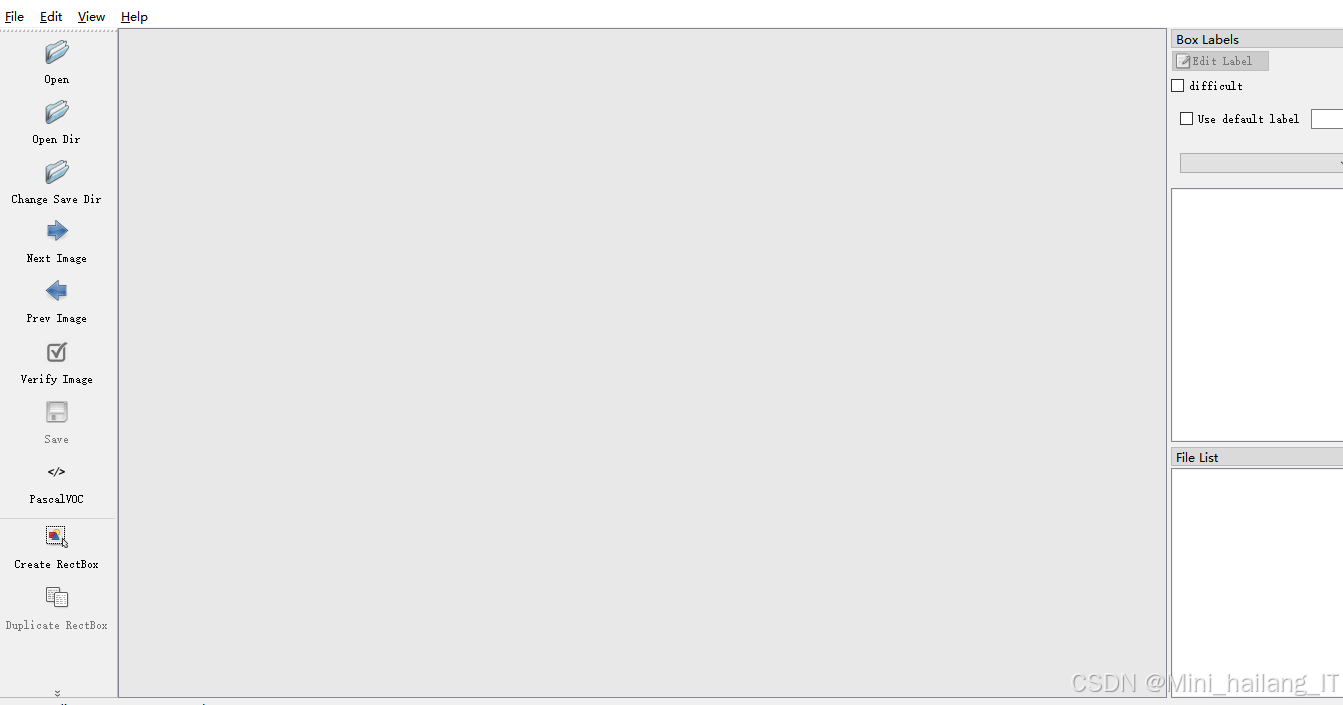

       使用标注工具如LabelImg进行手动标注。在标注过程中，需要准确标识每个图像中的障碍物位置及其类别，如行人、车辆、路障等。确保标注的准确性对于后续模型训练至关重要，因为模型的学习效果直接受到数据标注质量的影响。通过在不同场景中标注障碍物，可以提高模型在实际应用中的鲁棒性与准确性。

       数据集的划分将数据集划分为训练集、验证集和测试集，常见的比例为7：2：1。训练集用于模型训练，验证集用于调优模型参数，测试集则用于评估模型的最终性能。为了增加数据的多样性和丰富性，可以应用数据扩展技术，如随机翻转、旋转、平移以及颜色变化等。这些数据扩展方法能够有效提升模型的泛化能力，使其在不同场景和条件下表现更为出色。

设计思路

       卷积神经网广泛应用于图像处理等领域。其核心结构主要包括卷积层、池化层和全连接层。卷积层通过卷积运算提取输入图像的特征，池化层改变特征图的大小，减小计算量并提高模型的鲁棒性，最后经过全连接层将特征映射到类别概率，得到最终的目标函数。卷积层是CNN中最重要的结构之一，通过对输入数据与卷积核的卷积操作，提取输入数据的局部特征和空间信息。卷积核是卷积层的关键训练参数，常见的形状为3×3的正方形，每个卷积核具有不同的特征提取功能，如识别轮廓、位置、颜色等。

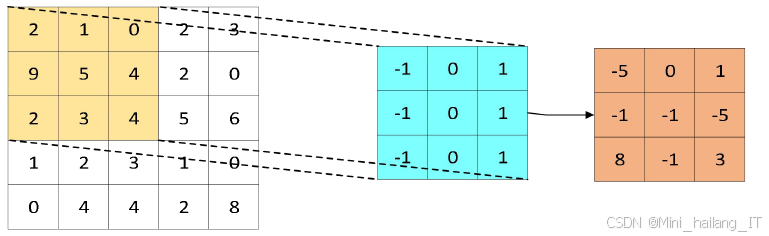

       卷积操作是卷积层的核心，涉及特殊的加权求和。每次卷积操作时，卷积核在图像上滑动，与输入数据形成对应关系，卷积核中的权重与输入图像或特征图中对应位置的元素相乘并求和，得到输出特征图中对应位置的像素值。卷积核继续滑动，直到对输入数据的每个位置进行卷积操作，从而得到完整特征图。在图像识别过程中，卷积层通常与池化层共同作用提取目标特征，经过全连接层对提取的特征进行分类。卷积层不仅用于特征提取，还能降低图像噪声、去除模糊等。激活层通过引入非线性特征增强神经网络的表达能力，常见的激活函数有sigmoid、ReLU和tanh，选择合适的激活函数有助于提高网络的稳定性。

       全连接层通常位于网络结构的末尾，将提取的特征转化为具体的分类或回归输出，形成完全连接的结构。全连接层中的每个神经元与前一层的所有神经元相连，通过学习权重矩阵计算前一层的输出并加上偏置，称为矩阵乘法。每个神经元需要学习与前面层中每个神经元相连的权重，参数量非常大，通常占整个网络参数量的90%以上，因此训练全连接层需要大量计算和时间，容易出现过拟合现象。为了避免过拟合，可以采用正则化方法或使用Dropout技巧随机丢弃部分神经元，降低参数量。此外，可以通过卷积层和池化层减少全连接层的参数数量和计算负担，卷积层和池化层的特点在于对局部区域进行操作，提取更为抽象的特征，从而在全连接层之前减少参数数量，提高模型的泛化能力。

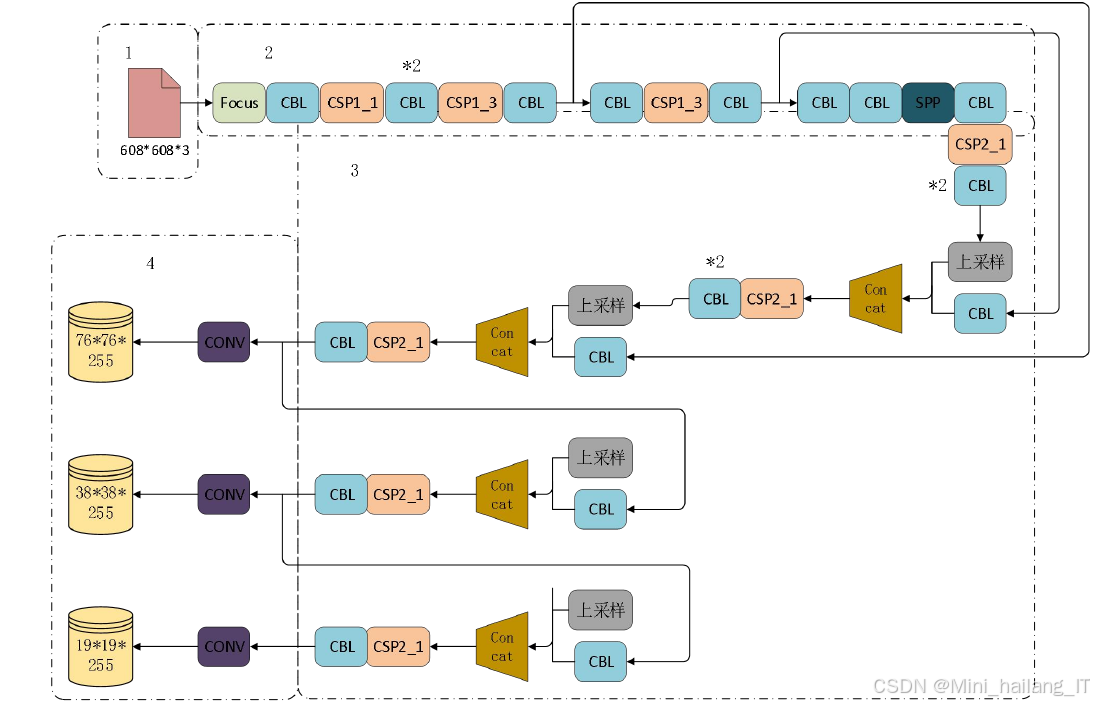

       YOLOv5是一种高效的目标检测算法，其网络结构主要由四个关键组件组成：输入层、主干网络（Backbone）、颈部网络（Neck）和预测层（Head）。输入层负责接收输入图像并进行预处理，通常包括图像的缩放、归一化和数据增强等操作，以提高模型的鲁棒性和准确性。通过这些预处理步骤，YOLOv5能够有效地处理不同大小和类型的图像，确保后续的特征提取和目标检测能够顺利进行。

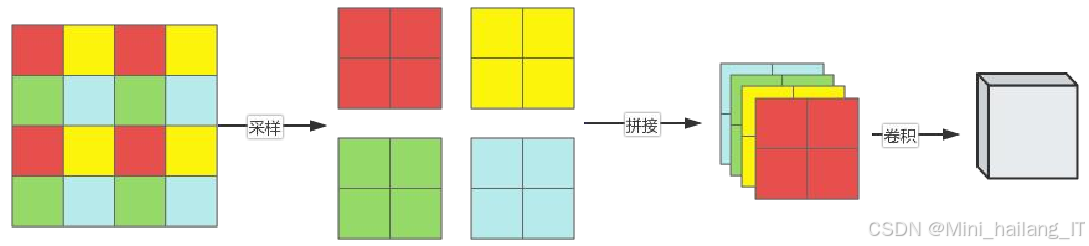

       主干网络是YOLOv5的核心部分，主要负责从输入图像中提取丰富的特征信息。YOLOv5采用了CSPNet（Cross Stage Partial Network）作为主干网络，以实现高效的特征提取和信息传递。CSPNet通过将特征图分为两部分并在不同的路径上进行处理，从而提高了特征的表达能力，并降低了计算复杂度。此结构使得YOLOv5在处理复杂场景时，能够更好地保持特征的完整性和准确性。此外，主干网络中使用的卷积层通过多层次的卷积操作，有效地提取了目标的局部特征和空间信息，为后续的目标检测打下了基础。

       颈部网络的作用是将主干网络提取的特征进行整合与融合，以生成适合于目标检测的特征图。YOLOv5引入了PANet结构，通过不同层次的特征图进行连接，增强了对小目标的检测能力。经过颈部网络处理后，特征图将被送入预测层进行目标检测。预测层负责生成最终的检测结果，包括目标的边界框位置和类别概率。YOLOv5使用了锚框机制，根据不同目标的大小和形状进行预测，从而提高了检测的准确性和效率。

       YOLOv5具有多个显著优势。速度快，能够实现实时目标检测，适用于对延迟敏感的应用场景，如自动驾驶和监控。模型结构设计简洁，参数量相对较小，便于在资源有限的设备上部署，尤其适合移动端和嵌入式系统。使用的CSPNet和PANet结构使得特征提取和融合更加高效，有助于提高小目标的检测精度。支持多尺度检测，能够针对不同大小的目标进行有效识别，增强模型适应性。提供丰富的预训练权重，用户可以在多种数据集上进行微调，快速实现特定任务的目标检测。框架易用性和灵活性使得开发者能够快速进行实验和迭代，结合丰富的社区支持，提升开发效率和模型优化便利性。

       深度学习框架为构建、训练、优化和推理深度神经网络提供了必要的基础工具，使开发者能够更高效地进行相关工作。这些框架不仅简化了复杂的计算过程，还提供了丰富的功能和灵活的接口，帮助开发者快速实现各种深度学习算法。在众多深度学习框架中，PyTorch因其高度的扩展性和可移植性而受到广泛欢迎，尤其在学术研究和工业应用中表现出色。它的动态计算图特性使得模型的调试和修改变得更加直观和方便，同时，PyTorch拥有一个活跃的开发者社区，提供了大量的资源和支持，极大地推动了深度学习的研究和应用。

       数据准备与预处理：收集多种场景下的道路图像数据集，确保数据集中包含不同类型的障碍物（如行人、车辆、路障等）以及各种天气和光照条件。数据预处理步骤通常包括图像的缩放、归一化、数据增强等，以提高模型的鲁棒性与泛化能力。数据增强技术如随机裁剪、旋转、翻转和颜色抖动等，能够增加训练样本的多样性，帮助模型更好地适应不同的环境。

import cv2
import os

def preprocess_image(image_path, target_size=(640, 640)):
    image = cv2.imread(image_path)
    image = cv2.resize(image, target_size)  # 调整图像大小
    image = image / 255.0  # 归一化处理
    return image

# 遍历数据集中的图像并进行预处理
image_dir = 'path/to/road_images'
for image_file in os.listdir(image_dir):
    preprocess_image(os.path.join(image_dir, image_file))

       数据标注：训练过程确保模型能够准确学习到障碍物的特征。使用专业的标注工具（如LabelImg或VIA）对图像进行标注，标识出每个障碍物的边界框及其类别。标注时需要确保准确性，以便后续模型训练能够获得高质量的数据。完成标注后，将生成的标注文件（如YOLO格式或COCO格式）与图像数据集一起保存，以供模型训练使用。

# 示例代码：标注数据的一部分
import json

def create_annotation_file(image_files, annotations):
    data = []
    for image_file, annotation in zip(image_files, annotations):
        data.append({
            "filename": image_file,
            "annotations": annotation  # 包含边界框和类别
        })
    with open('annotations.json', 'w') as f:
        json.dump(data, f)

# 假设有图像文件和相应的标注信息
image_files = ['image1.jpg', 'image2.jpg']
annotations = [[{"bbox": [x1, y1, x2, y2], "class": "obstacle"}], ...]  # 示例标注
create_annotation_file(image_files, annotations)

       模型训练：选择合适的深度学习模型是识别与监测障碍物的核心部分。常见的目标检测模型包括YOLOv5、Faster R-CNN等。选择YOLOv5时，可以使用其预训练权重作为初始权重，从而加速训练过程。设置超参数，如学习率、批次大小和训练轮数，并在训练集上进行模型训练，同时在验证集上监控模型性能，以防止过拟合。

from utils.train import train

train_params = {
    'data': 'data.yaml',  # 数据集配置文件
    'epochs': 50,         # 训练轮数
    'batch_size': 16,     # 批次大小
    'img_size': 640,      # 输入图像大小
    'weights': 'yolov5s.pt'  # 使用预训练权重
}

# 开始训练
train(**train_params)

       模型评估：使用测试集对模型进行评估，通过计算精确度、召回率和F1-score等指标，判断模型的检测性能。在评估过程中，可能需要根据结果对模型进行调优，如调整学习率、增加训练轮数或使用不同的数据增强策略，以提高模型的检测精度。

from utils.train import train

train_params = {
    'data': 'data.yaml',  # 数据集配置文件
    'epochs': 50,         # 训练轮数
    'batch_size': 16,     # 批次大小
    'img_size': 640,      # 输入图像大小
    'weights': 'yolov5s.pt'  # 使用预训练权重
}

# 开始训练
train(**train_params)

       将训练好的模型应用于实时道路障碍物监测。通过摄像头获取实时视频流，将视频帧传入模型进行障碍物检测，并在图像上绘制边界框以标识障碍物。如果检测到障碍物，系统可以触发预警机制，通知驾驶员或相关人员，确保行车安全。

import cv2

def real_time_detection(video_source):
    cap = cv2.VideoCapture(video_source)
    while True:
        ret, frame = cap.read()
        if not ret:
            break
        detections = model.detect(frame)  # 使用训练好的模型进行检测
        for det in detections:
            # 绘制边界框和类别标签
            cv2.rectangle(frame, (det['x1'], det['y1']), (det['x2'], det['y2']), (0, 255, 0), 2)
            cv2.putText(frame, det['class'], (det['x1'], det['y1'] - 10), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 255, 0), 2)
        cv2.imshow('Road Obstacle Detection', frame)
        if cv2.waitKey(1) & 0xFF == ord('q'):
            break
    cap.release()
    cv2.destroyAllWindows()

# 启动实时检测
real_time_detection('path/to/video')

海浪学长项目示例：
