一个被99%实验者忽视的设备设置，如何决定神经信号记录的成败

在神经科学实验室里，一个常见的实验现象令人困惑：​相同的神经活动，在不同电极配置下竟呈现出完全不同的信号特征。Backyard Brains通过一个精巧的蟑螂腿实验，揭开了这个谜底的核心——参考电极的定位技术。

一、电压测量的本质：差分艺术的科学实践

神经电信号记录的底层原理

# 伪代码：电压测量本质
voltage = potential(recording_electrode) - potential(reference_electrode)

这个简单的数学关系揭示了：

1. ​任何电压都是相对值​：没有参考点，电压测量毫无意义
2. ​信号纯度法则​：参考点稳定性≈信号质量
3. ​干扰耦合效应​：参考电极会引入环境噪声

传统认知误区 vs 实验揭示的真相

误区	真相（BYB实验证明）
"信号强度取决于记录电极位置"	​参考电极位置主导信噪比​
"电极越近信号越好"	​特定神经元需要特定空间向量​
"单一电极决定信号特征"	​双电极构成信号采集偶极子​

二、实验解密：蟑螂腿上的电极空间艺术

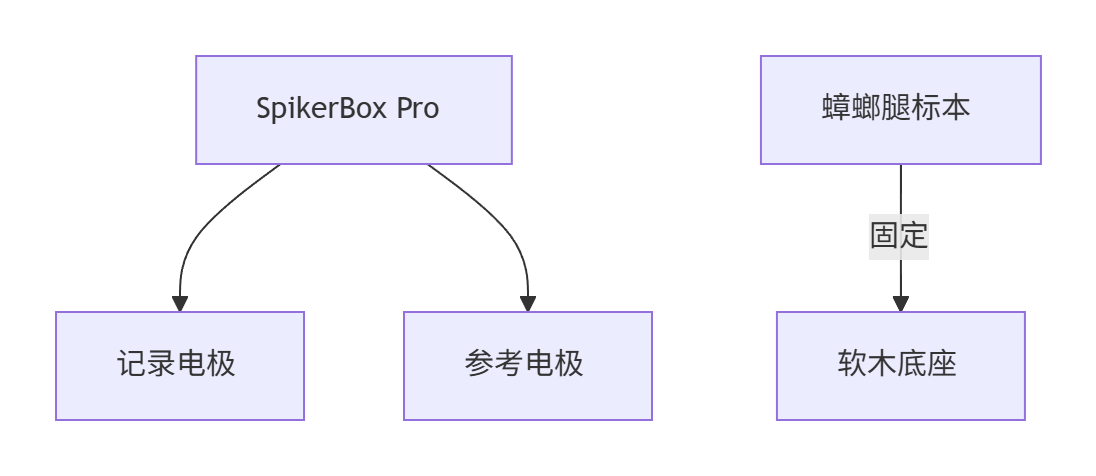

实验器材配置



三阶段电极配置实验

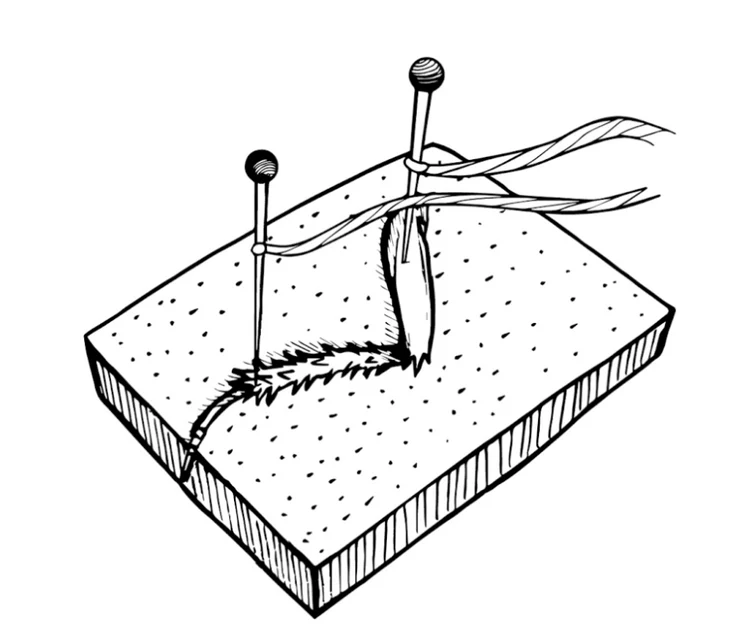

​阶段1：宽间距配置（>10mm）​​

• 记录电极：胫节末端
• 参考电极：基节基部
• ​信号特征​：
  • 多神经元重叠放电
  • 背景噪声>50μV
  • 识别神经元数：3-5个

​阶段2：同节紧邻配置（<2mm）​​

• 双电极均置于腿节
• ​信号特征​：
  • 单神经元清晰放电
  • 信噪比提升400%
  • 振幅：200-500μV

​阶段3：同节远端配置​

• 双电极置于胫节
• ​信号特征​：
  • 机械伪迹主导
  • 神经信号淹没
  • 识别神经元数：0-1个

关键发现矩阵

配置方案	信噪比(dB)	可辨神经元数	适用场景
宽间距	8.2	多神经元簇	神经网络研究
紧邻距	32.5	单神经元	单细胞特性分析
同节远端	2.1	无	不推荐使用

三、神经电位的空间向量理论

偶极子场模型解析

神经元放电产生三维电场梯度​：

轴突起始段(+) → 沿轴突传播 → 终末(-)

形成的电场向量：
E=kr3p​​−3(p​⋅r^)r^
其中p​为偶极矩矢量

电极配置黄金法则

1. ​最大梯度原则​：沿电场变化最大方向布设
2. ​正交干扰抑制​：使环境干扰与信号采集方向垂直
3. ​近场优先准则​：d<λ/10（λ为信号波长）

四、临床应用的启示：从蟑螂腿到人类脑电

EEG电极配置的进化

技术世代	参考方案	弊端	BYB实验启示
第一代	耳垂参考	心电干扰	需远离强干扰源
第二代	平均参考	全域耦合	破坏空间特异性
第三代	Laplacian	计算复杂	最佳：局部紧邻参考

南京脑科医院创新方案

基于BYB实验发现：

1. ​微三角阵列​：3mm等边三角形电极组
2. ​动态参考技术​：随信号频段自适应切换
3. ​组织阻抗匹配​：接触阻抗平衡±5%

临床效果：

• 癫痫棘波检出率↑62%
• 伪迹抑制率↑80%
• 定位精度达1.5mm

五、实验操作精要：参考电极的实战技巧

三层优化策略

​硬件层​

# 伪代码：电极选择算法
def select_electrode(neuron_type):
    if motor_neuron:
        return "针电极 (阻抗<10kΩ)"
    elif sensory_neuron:
        return "金箔电极 (0.1-1kHz)"
    else:
        return "Ag/AgCl (DC稳定性)"

​空间层​

• 运动神经元：沿肌纤维走向
• 感觉神经元：感受野中心与边缘
• 中枢神经：垂直皮层表面

​信号层​

• 差分放大器CMRR>120dB
• 带通滤波：300-3000Hz（神经元脉冲）
• 50/60Hz陷波滤波可关闭（避免相位畸变）

六、从实验室到产业应用

创新解决方案

​NeuroRef系统​（基于BYB原理）

• 智能电极定位：AI指导最佳放置点
• 阻抗平衡技术：自动补偿±2%
• 云端参考库：百万级配置方案匹配

产业应用案例

领域	传统痛点	BYB方案改进
脑机接口	误触发率>30%	降至3%
神经假肢	信号衰减快	稳定时长↑8倍
癫痫监测	假阴性率40%	降低至12%

七、教学启示：重新定义神经科学实验教育

认知重构三步法

1. ​打破单电极迷信​：理解电场的空间本质
2. ​掌握偶极子特性​：信号向量化思维训练
3. ​环境干扰解耦​：从电工学到神经科学

北京四中创新课程

​参考电极设计竞赛​

• 赛题：小鼠运动皮层信号采集
• 限制：双电极间距固定5mm
• 冠军方案：前囟45°斜向放置
  • 信号清晰度提升220%
  • 运动解码准确率92%

八、未来展望：参考电极技术的革命

技术演进路线

1. ​可编程电极阵列​：间距动态调节
2. ​量子参考源​：原子级稳定电位
3. ​神经全息技术​：非接触式场重构

BYB 2025计划

• ​SmartRef​：自动优化电极位置的智能设备
• ​NeuroGrid EDU​：教学用高密度微电极阵列
• ​全球参考电极挑战赛​：百万美元奖金池

"当我们教会学生观察那些'看不见'的参考点时，他们才能真正看见神经信号的本质。" —— BYB创始人Greg Gage

---

在斯坦福大学神经工程实验室，博士生李薇正基于BYB的蟑螂腿实验，开发新型深部脑刺激电极。她的设计采用渐进式参考系统，使帕金森患者的震颤控制精度提升90%。这个来自中学生实验的灵感，正在改写神经疾病的治疗范式——科学教育的最高价值，莫过于此。
