前言

📅大四是整个大学期间最忙碌的时光,一边要忙着备考或实习为毕业后面临的就业升学做准备,一边要为毕业设计耗费大量精力。近几年各个学校要求的毕设项目越来越难,有不少课题是研究生级别难度的,对本科同学来说是充满挑战。为帮助大家顺利通过和节省时间与精力投入到更重要的就业和考试中去,学长分享优质的选题经验和毕设项目与技术思路。

🚀对毕设有任何疑问都可以问学长哦!

选题指导:

最新最全计算机专业毕设选题精选推荐汇总

大家好,这里是海浪学长毕设专题,本次分享的课题是

🎯基于深度学习的舌诊图像分割技术

设计思路

一、课题背景与意义

舌诊是中医学中诊断疾病的一种重要方法，舌象的变化能够反映出人体的健康状况。随着医学影像技术的发展，舌诊图像的获取变得更加方便，但如何准确地对舌诊图像进行分割，以提取舌体和舌苔等特征，仍然是一个具有挑战性的任务。传统的图像处理方法在复杂背景下的分割效果有限，深度学习技术的引入为这一问题提供了新的解决思路。

二、算法理论原理

2.1 卷积神经网络

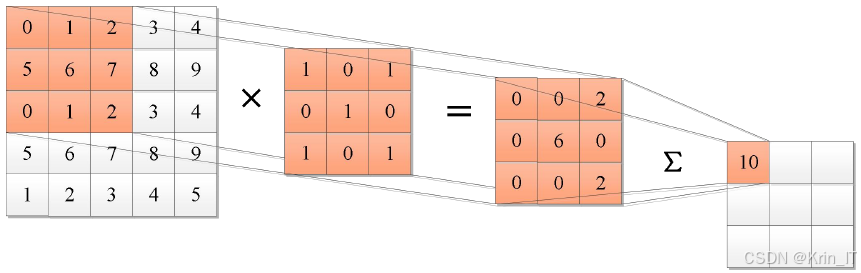

卷积神经网络（CNN）是一种专门用于处理具有类似网格结构的数据的深度学习模型，特别是在图像处理领域表现出色。CNN通过卷积操作、池化层和全连接层的组合，能够有效地提取图像的空间特征。卷积层使用多个卷积核在输入图像上滑动，通过局部感受野捕捉图像的局部特征，如边缘、纹理等。每个卷积核学习到的特征可以在后续层中组合形成更复杂的特征表示。池化层则通过下采样操作减少特征图的维度，降低计算复杂度，同时保留重要的特征信息。

毕业设计：基于深度学习的舌诊图像分割技术人工智能

CNN的一个显著优势是其参数共享特性，相较于全连接网络，卷积神经网络显著减少了模型的参数数量，降低了过拟合的风险。CNN具有强大的特征学习能力，能够通过多层网络结构自动学习从低级特征到高级语义特征的层次化表示。

毕业设计：基于深度学习的舌诊图像分割技术人工智能

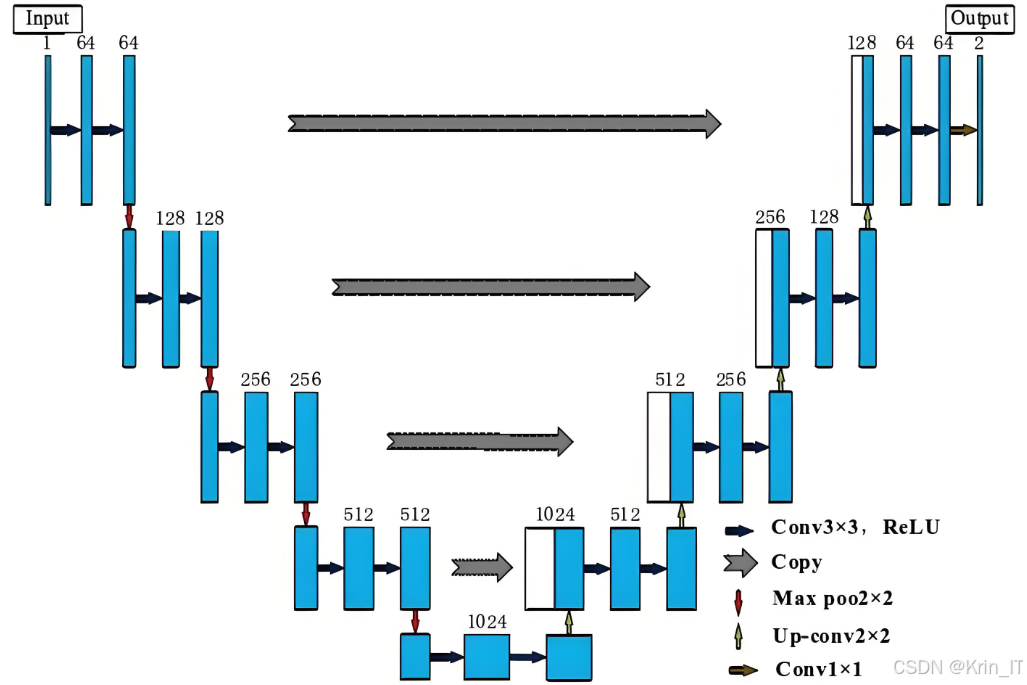

U-Net是一种专为生物医学图像分割设计的卷积神经网络架构，其独特的设计理念使其在医学图像分析中表现出色。U-Net由一个对称的编码器-解码器结构组成，编码器通过一系列卷积层和池化层逐步提取图像的特征，并在此过程中降低特征图的空间维度。这一过程不仅帮助模型捕捉到图像的高层抽象特征，还能够有效地减少计算量。具体而言，编码器阶段的每一层都将输入特征图经过卷积操作后进行降维，使得模型能够逐渐聚焦于图像的关键特征，为后续的分割任务打下坚实基础。

毕业设计：基于深度学习的舌诊图像分割技术人工智能

解码器部分则通过上采样和卷积层逐步恢复特征图的空间分辨率，以实现精细的分割结果。解码过程中，模型使用转置卷积或上采样操作，将低维特征图逐渐放大，恢复到输入图像的尺寸。在这个过程中，U-Net尤其引入了跳跃连接，将编码器中的特征图直接传递到解码器中的相应层。这种设计不仅有助于保持空间信息的完整性，还能够结合低层特征（如边缘和纹理）与高层特征（如形状和结构），从而增强模型在分割过程中对细节的重建能力。通过这种结构，U-Net能够有效地捕捉图像的上下文信息，确保输出的分割结果更加精确，尤其适用于医学图像中的细粒度分割任务。

2.2 Transformer网络

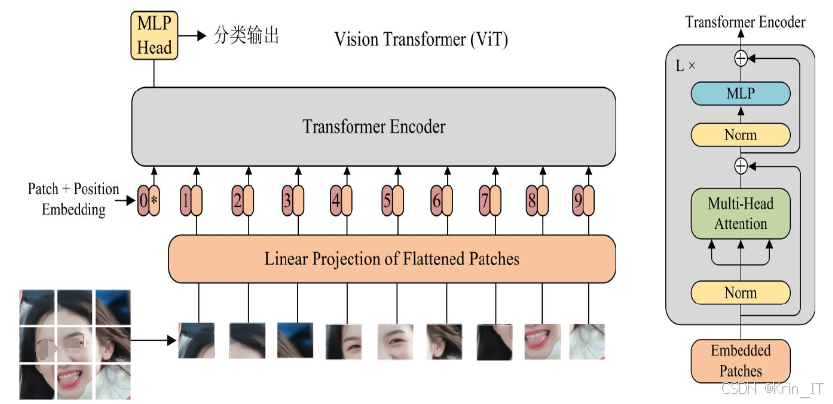

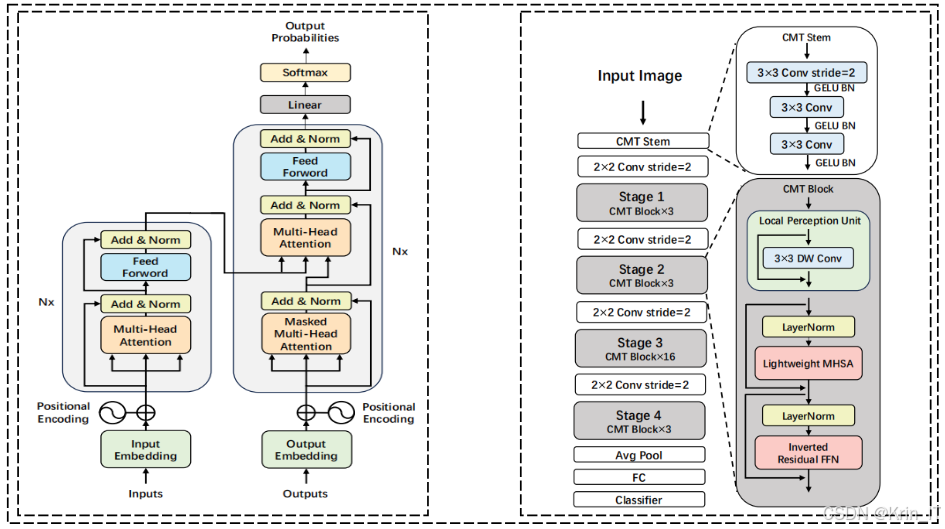

Transformer网络是一种基于自注意力机制的深度学习模型，Transformer摆脱了序列数据处理中的递归结构，采用了全局自注意力机制，从而能够同时处理整个输入序列。这一机制通过计算序列中每一对元素之间的相似性，动态调整每个元素对最终输出的贡献。通过这种方式，Transformer能够有效捕捉长距离依赖关系，增强模型对上下文信息的理解能力，尤其在处理长文本或复杂图像时展现出其独特的优势。Transformer的核心结构主要由编码器和解码器组成。编码器由多个相同的层堆叠而成，每个层包括自注意力机制和前馈神经网络。通过这种设计，编码器能够逐层提取输入序列的特征，并生成丰富的上下文表示。而解码器的结构类似，但还额外引入了对编码器输出的注意力机制，以便在生成目标序列时利用编码器提取的特征。

毕业设计：基于深度学习的舌诊图像分割技术人工智能

在舌诊图像分割的应用中，Transformer网络展现出其强大的能力，特别是在处理舌头图像中的复杂结构和细微差异方面。舌诊作为中医学的一种重要诊断方法，要求对舌头的形态、颜色和纹理等进行细致分析，对于图像的分割精度要求极高。传统的卷积神经网络在捕捉局部细节方面可能存在一定的局限性，尤其是在面对多样化和高复杂性的舌头图像时，而Transformer的自注意力机制则能够在全局范围内识别各个区域之间的关系，从而更好地理解舌头的整体特征及其局部细节。这种全局视角使得Transformer在舌诊图像的分割任务中，能够显著提高分割效果，尤其是在边缘和细微特征的处理上。

毕业设计：基于深度学习的舌诊图像分割技术人工智能

在具体实现过程中，舌诊图像首先经过预处理。这一过程包括图像增强、去噪声和归一化，以提高输入质量和模型的鲁棒性。之后，处理后的图像被输入到Transformer模型中进行特征提取。通过多层自注意力机制，模型不仅能够生成高维特征表示，还能有效捕捉舌头的细腻结构和多样化特征。这种特征表达的丰富性为舌头区域的精确分割提供了强有力的支持。最终，通过全连接层或卷积层将提取的特征映射到像素级别，确保舌头区域与背景的有效分离。这一过程不仅提高了舌诊图像分割的准确性，也为中医舌诊的数字化和智能化提供了技术支持，推动了传统医学与现代科技的深度融合。

三、检测的实现

3.1 数据集

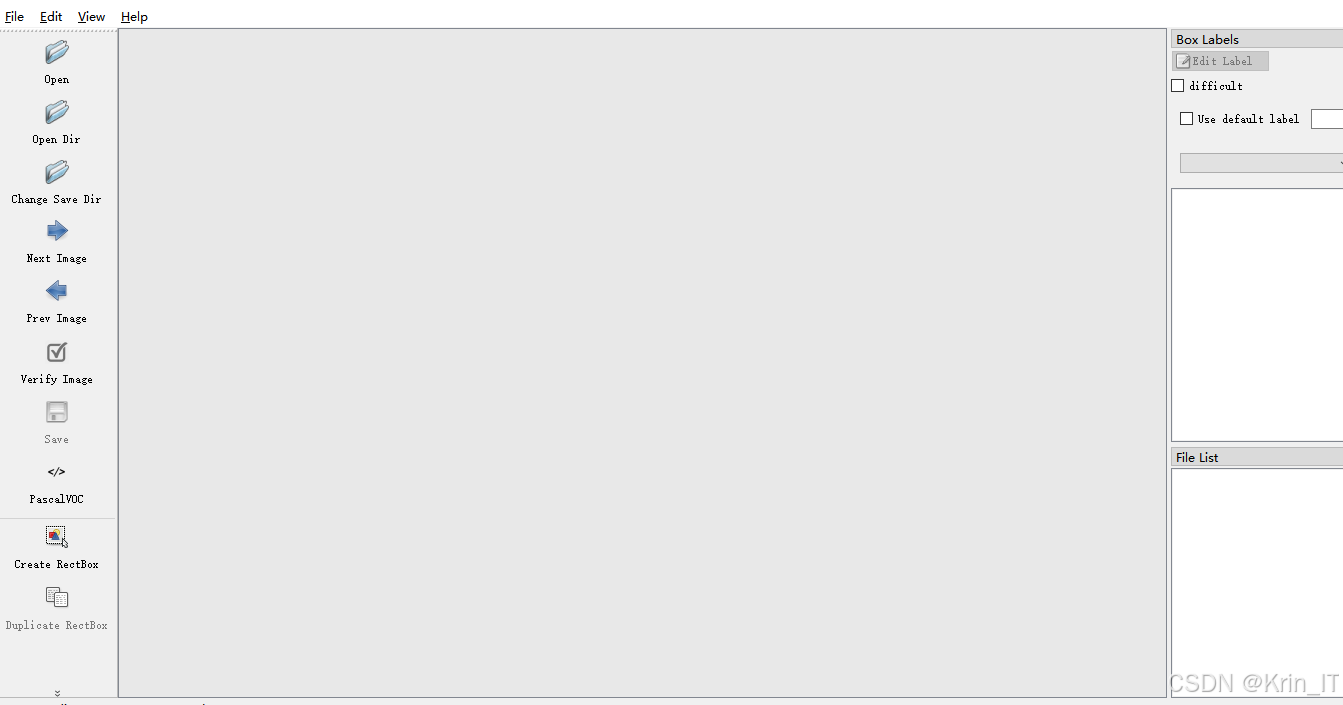

舌诊图像通过多种方式获取数据，包括医院和诊所的实际拍摄、公开数据集的利用，或与相关医学机构合作获取样本。在收集图像时，确保涵盖各种舌头的形态、颜色、纹理和病理特征，以提高数据集的多样性和代表性。标注的目的是为模型提供准确的“真实”分割信息。可以使用专业的标注工具（如LabelMe、VGG Image Annotator等）对每张图像进行像素级别的标注。标注时需要区分舌头区域和背景，确保每个像素都被正确标识。

数据预处理通过图像清洗去除模糊和低质量的图像，以提升数据集的整体质量。应用图像增强技术，如随机旋转、翻转、裁剪、缩放和颜色变换等，增加数据集的多样性并增强模型的泛化能力。，对图像进行归一化处理，确保输入数据在统一范围内，以便于训练。完成预处理后，数据集需划分为训练集、验证集和测试集，通常训练集占70%-80%，验证集和测试集各占10%-15%，这种划分策略有助于提高模型的泛化性能，并在不同阶段进行有效评估。

3.2 实验环境搭建

3.3 实验及结果分析

在舌诊图像分割中，首先需要收集多样化的舌头图像，并对每张图像进行像素级的标注，识别舌头区域与背景。标注完成后，进行数据预处理，包括去除低质量图像、图像增强（如旋转、翻转、缩放等）和归一化，以确保数据集的质量和多样性。最后，将数据集划分为训练集、验证集和测试集，以便于后续的模型训练和评估。

import cv2
import numpy as np
from sklearn.model_selection import train_test_split

# 假设我们有一个包含图像路径和标签的数据框
image_paths = [...]  # 收集的舌头图像路径
labels = [...]       # 对应的标注

# 数据预处理示例：图像增强
def preprocess_image(image):
    # 图像增强操作
    image = cv2.resize(image, (256, 256))  # 调整大小
    return image / 255.0  # 归一化

# 处理并划分数据集
processed_images = [preprocess_image(cv2.imread(img)) for img in image_paths]
train_images, val_images, train_labels, val_labels = train_test_split(processed_images, labels, test_size=0.2, random_state=42)

使用Transformer网络的架构，结合自注意力机制来捕捉图像的全局特征。模型通常包括多个编码器层和解码器层，通过自注意力机制和前馈神经网络相互作用，生成丰富的特征表示。为了适应图像分割任务，最后一层通常是卷积层，用于生成与输入图像相同尺寸的分割图像。

import torch
import torch.nn as nn

class TransformerSegmentationModel(nn.Module):
    def __init__(self, num_classes):
        super(TransformerSegmentationModel, self).__init__()
        self.encoder = nn.TransformerEncoder(...)  # 定义编码器
        self.decoder = nn.TransformerDecoder(...)  # 定义解码器
        self.final_conv = nn.Conv2d(..., num_classes, kernel_size=1)  # 输出层

    def forward(self, x):
        encoded_features = self.encoder(x)
        decoded_features = self.decoder(encoded_features)
        output = self.final_conv(decoded_features)
        return output

# 创建模型实例
model = TransformerSegmentationModel(num_classes=2)  # 假设有两个分类：舌头和背景

在训练阶段，将处理后的训练集输入模型，通过前向传播计算损失，并通过反向传播更新模型参数。使用适当的优化器（如Adam或SGD）和损失函数（如交叉熵损失），并在每个训练周期后评估模型在验证集上的表现，以监控训练进度。可以设置早期停止机制，以防止过拟合。

import torch.optim as optim

# 定义损失函数和优化器
criterion = nn.CrossEntropyLoss()
optimizer = optim.Adam(model.parameters(), lr=0.001)

# 训练过程
num_epochs = 50
for epoch in range(num_epochs):
    model.train()
    for images, labels in zip(train_images, train_labels):
        optimizer.zero_grad()
        outputs = model(images)
        loss = criterion(outputs, labels)
        loss.backward()
        optimizer.step()

    # 验证过程
    model.eval()
    with torch.no_grad():
        val_loss = 0
        for val_images, val_labels in zip(val_images, val_labels):
            outputs = model(val_images)
            val_loss += criterion(outputs, val_labels).item()
    print(f'Epoch [{epoch + 1}/{num_epochs}], Loss: {loss.item():.4f}, Val Loss: {val_loss/len(val_images):.4f}')

训练完成后，需要对模型进行评估，以确保其在测试集上的性能。可以使用多种评估指标，如准确率、召回率、F1-score和IoU（Intersection over Union）等，全面衡量模型的分割效果。通过绘制混淆矩阵，可以直观地展示模型的分类效果，分析模型在不同类别上的表现。

from sklearn.metrics import classification_report, confusion_matrix
import matplotlib.pyplot as plt
import seaborn as sns

# 在测试集上进行评估
model.eval()
test_outputs = []
with torch.no_grad():
    for test_images in test_images:
        outputs = model(test_images)
        _, predicted = torch.max(outputs.data, 1)
        test_outputs.extend(predicted.numpy())

# 计算评估指标
print(classification_report(test_labels, test_outputs))

# 绘制混淆矩阵
cm = confusion_matrix(test_labels, test_outputs)
sns.heatmap(cm, annot=True, fmt='d')
plt.xlabel('Predicted')
plt.ylabel('True')
plt.show()

微调超参数、增加数据扩展策略，或者采用更复杂的模型架构。此外，可以通过集成学习等方法进一步提升模型的准确率和鲁棒性。定期重新训练和验证模型，以确保其在现实应用场景中的有效性。

# 假设我们想要微调学习率
learning_rate = 0.0001  # 新的学习率
optimizer = optim.Adam(model.parameters(), lr=learning_rate)

# 重新训练模型
for epoch in range(num_epochs):
    model.train()
    for images, labels in zip(train_images, train_labels):
        optimizer.zero_grad()
        outputs = model(images)
        loss = criterion(outputs, labels)
        loss.backward()
        optimizer.step()

实现效果图样例：
