前言

    📅大四是整个大学期间最忙碌的时光,一边要忙着备考或实习为毕业后面临的就业升学做准备,一边要为毕业设计耗费大量精力。近几年各个学校要求的毕设项目越来越难,有不少课题是研究生级别难度的,对本科同学来说是充满挑战。为帮助大家顺利通过和节省时间与精力投入到更重要的就业和考试中去,学长分享优质的选题经验和毕设项目与技术思路。

🚀对毕设有任何疑问都可以问学长哦!

    选题指导:

        最新最全计算机专业毕设选题精选推荐汇总

        大家好,这里是海浪学长毕设专题,本次分享的课题是

       🎯基于深度学习的二维码和条形码自动检测与解码系统

课题背景和意义

       二维码和条形码作为信息传递的重要载体，广泛应用于商业、物流、医疗等各个领域。随着智能手机及扫描设备的普及，二维码和条形码的识别需求不断增长。然而，传统的二维码和条形码识别方法在复杂环境下常常面临挑战，例如光照变化、图像模糊和遮挡等问题。因此，如何利用深度学习等先进技术提高二维码和条形码的检测与识别准确率，成为当前研究的一个重要方向。

实现技术思路

一、算法理论基础

1.1 卷积神经网络

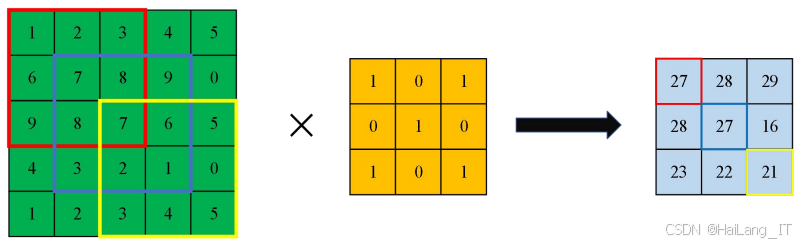

       CNN可以用于提取二维码和条形码的特征。通过卷积层、池化层和激活函数，CNN能够学习到图像中的重要特征，提高后续解码的准确性。卷积层是卷积神经网络（CNN）的核心组成部分，其主要功能是提取输入图像中的局部特征。在二维码和条形码检测任务中，卷积层通过滑动卷积核（滤波器）在图像上进行卷积操作，生成特征图。每个卷积核可以学习到特定类型的特征，例如边缘、角点或纹理等。通过多个卷积核的组合，CNN能够捕捉到复杂的图案和结构，从而有效识别图像中的二维码和条形码特征。

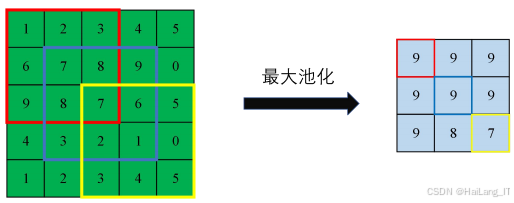

       池化层通常紧随卷积层之后，主要用于降维和提取重要特征。池化操作可以显著减少特征图的尺寸，从而减少计算量和内存占用，同时提高模型的鲁棒性。常用的池化方法有最大池化（Max Pooling）和平均池化（Average Pooling），其中最大池化通过选择区域内的最大值来保留最显著的特征，能够有效地抑制噪声干扰。在二维码和条形码的特征提取过程中，池化层帮助模型提取出更具代表性的特征，降低了对输入图像局部变换（如旋转、缩放）敏感性的影响。这一过程使得后续的解码步骤能够在更简化的特征空间中进行，提高了整体的解码准确性。

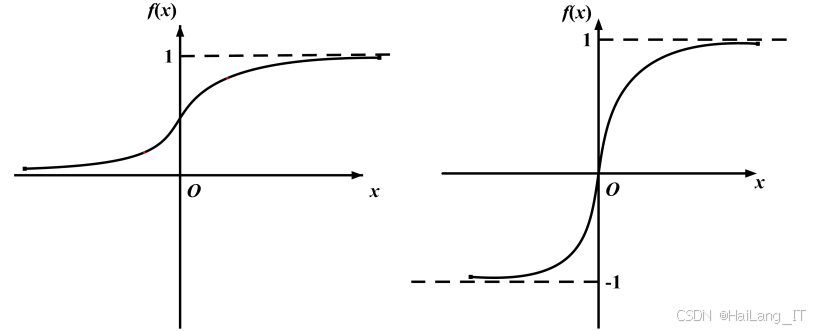

       激活函数在CNN中起着至关重要的作用，其主要功能是引入非线性特性，从而使模型能够学习复杂的映射关系。常用的激活函数包括ReLU（Rectified Linear Unit）、Sigmoid和Tanh等。ReLU因其计算简单且在深度网络中表现优异，成为了最常用的激活函数之一。通过对卷积层输出的非线性变换，激活函数帮助模型捕捉到更为复杂的特征表达，从而提高二维码和条形码的识别性能。

       在特征提取的过程中，激活函数使得神经网络能够组合出更加丰富的特征表示，进而提升后续解码的准确性。结合卷积层、池化层和激活函数，CNN能够有效地学习到二维码和条形码的关键特征，为后续的解码步骤提供坚实的基础。

1.2 目标检测算法

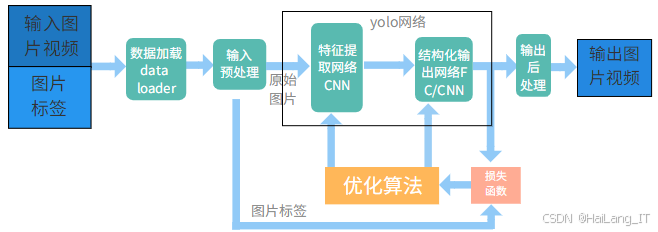

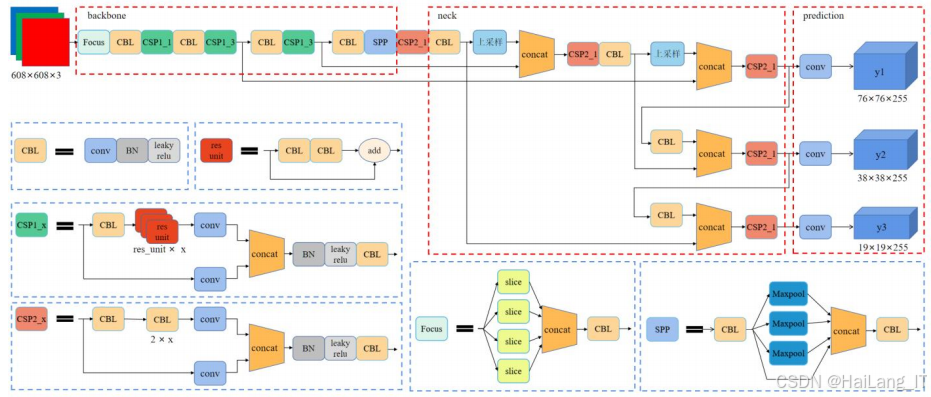

       YOLOv5是YOLO系列的最新版本，其架构经过了精心设计，以提高检测性能和速度。YOLOv5采用了深度学习中的卷积神经网络（CNN）结构，结合了多个特征提取层和检测头，使其能够在不同尺度上进行目标检测。该算法将输入图像通过一系列卷积层、激活函数和池化层进行处理，以提取出丰富的特征表示。与之前的YOLO版本相比，YOLOv5在架构上进行了优化，使用了新的层设计，如CSP（Cross Stage Partial）结构，以实现更高的计算效率和更佳的特征融合能力。这使得YOLOv5在保持高检测精度的同时，具备了更快的推理速度。

       YOLOv5的核心思想是将输入图像划分为一个SxS的网格，每个网格负责检测其内部的目标。当一个目标的中心点落在某个网格内时，该网格就会负责预测这个目标。每个网格不仅预测目标的边界框位置（包括中心坐标、宽高）以及置信度，还会为每个类别计算类别概率。这种方法使得YOLOv5能够同时进行多类别目标的检测，并在图像中快速定位二维码和条形码区域。通过这种网格化的处理方式，YOLOv5实现了目标检测的实时性，适用于实时监控和快速响应的应用场景。

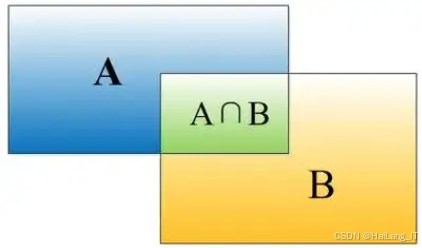

在YOLOv5进行边界框预测后，输出结果需要经过后处理步骤，以便获得最终的检测结果。后处理主要包括非极大值抑制（NMS），其目的是消除冗余的重叠框，保留置信度最高的边界框。这一过程确保了最终检测结果的准确性和简洁性。此外，YOLOv5还提供了多种输出格式，方便用户将检测结果应用于不同的场景中，如可视化展示、数据存储或进一步分析。通过这种高效的后处理机制，YOLOv5能够快速生成精准的二维码和条形码检测结果，满足实际应用的需求。

1.3 解码算法

       在二维码和条形码的处理方面，OpenCV具备内置的解码功能，能够高效地识别和解码这些图形。该解码功能基于强大的算法，能够处理不同格式的二维码和条形码，包括常见的QR码、Code 128、EAN、UPC等。通过调用OpenCV的相关函数，用户可以轻松实现对图像中二维码和条形码的快速识别，不需要深入了解解码算法的内部细节。

       OpenCV的解码流程相对简单，用户只需提供待解码的图像，库会自动识别图像中的二维码或条形码，并返回解码后的信息。这使得OpenCV成为了许多应用开发者的首选工具，尤其是在需要快速、可靠地处理二维码和条形码的场景中，如库存管理、零售支付和身份验证等。

二、 数据集

2.1 数据集

       选择自主拍摄和互联网采集两种方式采集二维码条形码图象，自主拍摄通常使用高质量的相机设备，以确保获取清晰、真实的二维码和条形码图像。这种方法能够涵盖各种实际场景和环境，如超市货架、仓库、物流中心等。另一方面，互联网采集则利用公开的图像资源库，从网络上获取多样化的二维码和条形码图像。使用专业的标注工具（如LabelImg、Labelbox等）对采集到的二维码和条形码图像进行标注。标注的过程包括为每个二维码和条形码绘制边界框，并为其分配相应的标签。对于二维码，通常需要标注其内容和类型，而对于条形码，则需标注其具体的编号或类别。

2.2 数据扩充

       将数据集分为训练集、验证集和测试集，以便在模型训练、调优和评估过程中有效利用数据。一般情况下，训练集占总数据集的70%-80%，验证集和测试集各占10%-15%。在此基础上，可以使用数据扩展技术，如图像旋转、缩放、翻转、噪声添加等，来增加数据的多样性。这些方法能够有效提高模型的泛化能力，减少过拟合现象，从而在面对实际应用中的各种变化时，提升二维码和条形码自动检测与解码系统的性能。

三、实验及结果分析

3.1 实验环境搭建

       实验环境中，操作系统推荐使用Windows 10，并搭配Python 3.6及以上版本作为开发语言。集成开发环境（IDE）可选择PyCharm，以提供更便捷的编码和调试体验。为实现图像处理和解码功能，需要引入OpenCV库，同时使用NumPy进行数值计算。深度学习模型的训练使用PyTorch框架，以便利用其强大的计算能力和灵活性。

3.2 模型训练

       通过摄像头或图像文件获取输入图像。根据实际应用场景，用户可以选择实时采集图像或从存储的图像文件中读取。实时采集通常涉及到从摄像头流中捕获图像帧，而静态图像则可以是预先保存的二维码和条形码图片。确保图像质量和清晰度是这一阶段的关键，因为这将直接影响后续的检测和解码效果。

import cv2

# 从摄像头采集图像
cap = cv2.VideoCapture(0)
ret, frame = cap.read()
cap.release()

# 或者从文件读取图像
# frame = cv2.imread('image_path.jpg')

cv2.imshow('Captured Image', frame)
cv2.waitKey(0)
cv2.destroyAllWindows()

       使用YOLO算法来检测图像中的二维码和条形码位置。YOLO是一种高效的实时目标检测算法，能够在单个前向传播中同时实现目标识别和定位。训练好的YOLO模型将处理输入图像并返回检测到的目标的边界框和类别信息。经过此步骤后，系统将能够准确识别出图像中二维码和条形码的位置，为后续的特征提取和解码做好准备。

import cv2
import numpy as np

# 加载YOLO模型
net = cv2.dnn.readNet('yolov3.weights', 'yolov3.cfg')
layer_names = net.getLayerNames()
output_layers = [layer_names[i - 1] for i in net.getUnconnectedOutLayers()]

# 进行目标检测
blob = cv2.dnn.blobFromImage(frame, 0.00392, (416, 416), (0, 0, 0), True, crop=False)
net.setInput(blob)
outs = net.forward(output_layers)

# 处理检测结果 (边界框、置信度等)

       利用卷积神经网络（CNN）提取二维码和条形码的特征。通过应用多层卷积和池化操作，CNN能够有效地捕捉到图像中的重要特征，如形状、纹理和模式。这些特征信息将作为解码阶段的基础，帮助提高解码的准确性和鲁棒性。特征提取的有效性直接影响到后续的解码过程，因此在这一阶段要确保模型的训练充分。

import torch
import torchvision.transforms as transforms
from torchvision import models

# 转换图像为Tensor
transform = transforms.Compose([
    transforms.ToPILImage(),
    transforms.Resize((224, 224)),
    transforms.ToTensor(),
])
input_tensor = transform(frame)

# 加载预训练的CNN模型（如ResNet）
model = models.resnet18(pretrained=True)
model.eval()

# 提取特征
with torch.no_grad():
    features = model(input_tensor.unsqueeze(0))

       使用OpenCV对检测到的二维码和条形码进行解码。OpenCV提供了强大的解码功能，能够处理多种类型的二维码和条形码格式。通过调用相关的解码函数，系统可以从检测到的区域中提取出信息，例如文本内容、URL等。这一过程不仅关乎解码的准确性，还需要确保对不同类型的二维码和条形码都有良好的支持。

import cv2

# 假设已检测到二维码区域的边界框
x, y, w, h = detected_box  # detected_box是YOLO检测结果的边界框

# 提取二维码区域并解码
roi = frame[y:y+h, x:x+w]
detector = cv2.QRCodeDetector()
decoded_info, points, _ = detector(roi)

if points is not None:
    print("解码结果:", decoded_info)

       可视化可以帮助用户更直观地理解检测和解码的过程，例如在图像上绘制边界框和解码信息。输出结果不仅可以是控制台的文本信息，还可以在图形界面中显示，或保存为文件以供后续分析。这一过程有助于提升用户体验，同时为系统的实际应用提供反馈。

# 在图像上绘制解码结果
if points is not None:
    cv2.polylines(frame, [np.int32(points)], isClosed=True, color=(0, 255, 0), thickness=2)
    cv2.putText(frame, decoded_info, (x, y - 10), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 0, 0), 2)

cv2.imshow('Detected QR Code', frame)
cv2.waitKey(0)
cv2.destroyAllWindows()
