一、项目简介

基于MATLAB BP神经网络的交通信号标志识别系统，是智能交通领域的重要应用。该系统结合了MATLAB的强大计算和图像处理能力、BP神经网络的模式识别能力以及数字图像处理技术，旨在准确、快速地识别交通信号标志。

MATLAB在图像的灰度化、二值化、滤波等方面具有很大优势，为交通信号标志的预处理提供了便利。通过数字图像处理技术，可以对采集到的交通信号标志图像进行预处理，包括去除噪声、增强对比度、分割标志区域等，以提高图像的质量和特征提取的准确性。

BP神经网络是一种多层前馈神经网络，具有强大的学习和分类能力。在交通信号标志识别系统中，BP神经网络可以通过训练学习不同交通信号标志的特征，从而实现对未知标志的准确识别。训练过程中，将预处理后的图像特征作为输入，对应的标志类别作为输出，通过不断调整网络的权重和阈值，使网络的输出尽可能接近真实的标志类别。

二、部分源码

function pushbutton3_Callback(hObject, eventdata, handles)

% hObject 按钮3的句柄

% eventdata 保留-在未来的MATLAB版本中定义

% handles 具有句柄和用户数据的结构(参见GUIDATA)

% 分割标志

d = handles.GI;

se = ones(3); % 腐蚀膨胀模版 三行三列的全1矩阵

imshow(d)

d = imdilate(d,se);%膨胀

d = bwareaopen(d,100); % 移除小对象 小区域肯定是噪声

%删除小面积对象 作用：删除二值图像d中面积小于100的对象，默认情况下使用8邻域

L = bwlabel(d,8); %标记连通 8连通

%L = bwlabel(BW,n)

% 返回一个和BW大小相同的L矩阵，包含了标记了BW中每个连通区域的类别标签，

% 这些标签的值为1、2、num（连通区域的个数）。n的值为4或8，表示是按4连通寻找区域，还是8连通寻找，默认为8

Num = max(max(L)); % 有几个区域 返回行--个

S = zeros(1,Num); %1*num的全零矩阵

for i = 1:Num

S(i) = sum(sum(L == i));%列求和

end

[S,id] = sort(S,'descend'); %降序排列 id和S的size一样大

%[B,IX]=sort(A,...)：IX为排序后备元素在原矩阵中的行位置或列位置的索引，

%为与A同样大小的标量矩阵，且每行（dim=2）或每列（dim=1）遍布1：行数m，或遍布1：列数n

Ran = zeros(Num,4); % 范围

Fig = zeros(1,Num); % 长宽比

for i = 1:Num

[ix,iy] = find(L == id(i));%寻找非零元素的索引和值

Ran(i,:) = [min(ix),max(ix),min(iy),max(iy)]; % 每一个区域的范围

end

for i = 1:Num

Fig(i) = max(Ran(i,2)-Ran(i,1),Ran(i,4)-Ran(i,3))/min(Ran(i,2)-Ran(i,1),Ran(i,4)-Ran(i,3));

end

in = 0;

for i = 1:Num

if Fig(i) < 1.5 % 长宽比是接近1的 所以不会太离谱

in = i;

break;

end

end

if in == 0

in = 1; % 如果都不满足就认定面积最大的一个了 这时候肯定是有干扰的

end

if handles.Color ~= 3

xmin = Ran(in,1);

xmax = Ran(in,2);

ymin = Ran(in,3);

ymax = Ran(in,4);

II = handles.I(xmin:xmax,ymin:ymax,:);

elseif handles.Color == 3 % 黄色的多切一点 有黑色边框

xmin = Ran(in,1)-round((Ran(in,2)-Ran(in,1))*0.15);

xmax = Ran(in,2)+round((Ran(in,2)-Ran(in,1))*0.15);

ymin = Ran(in,3)-round((Ran(in,4)-Ran(in,3))*0.15);

ymax = Ran(in,4)+round((Ran(in,4)-Ran(in,3))*0.15);

II = handles.I(xmin:xmax,ymin:ymax,:);

end

axes(handles.axes4);

imshow(II);

handles.Divice = II;

guidata(hObject, handles);

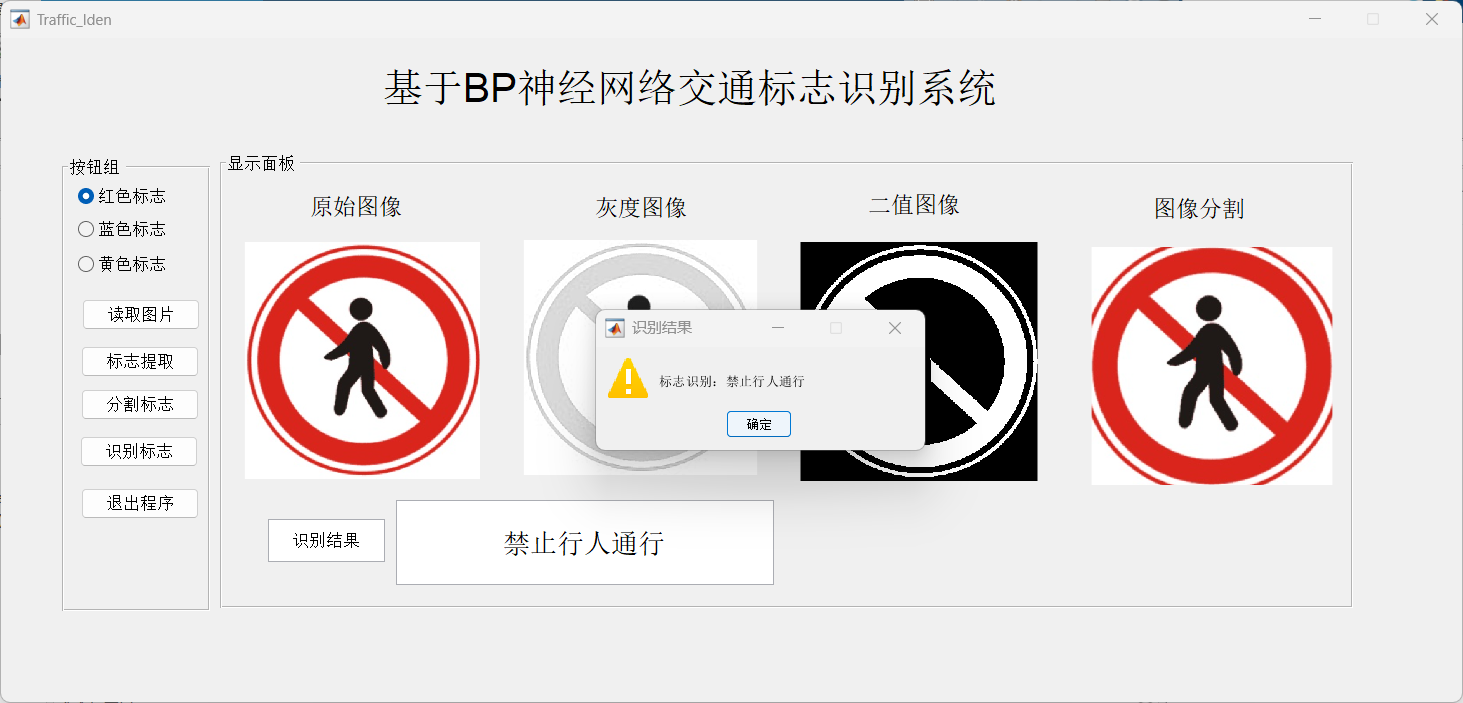

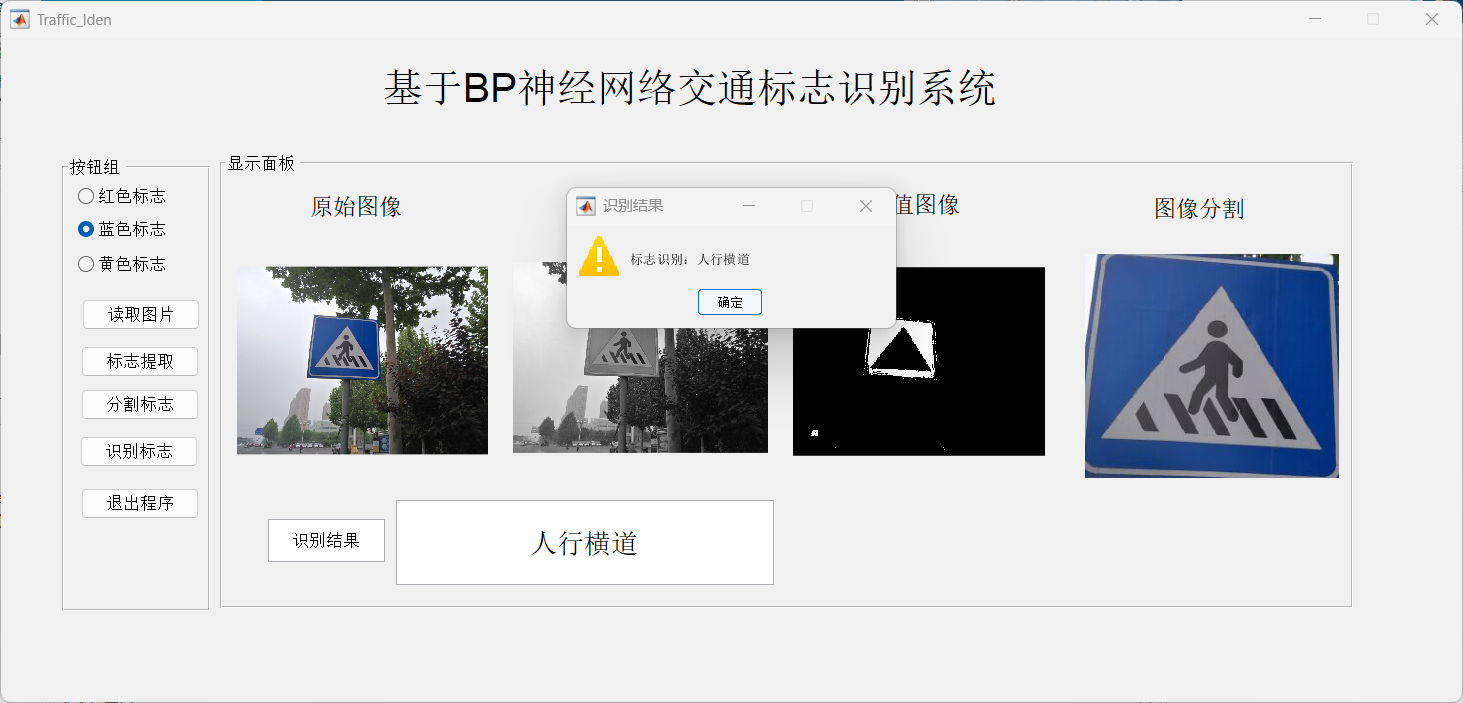

三、运行结果

四、总结

MATLAB用于交通标志图像的预处理，包括灰度化、二值化、滤波等操作，能去除噪声、增强图像特征，为后续识别提供高质量数据，使交通标志特征更突出，便于分析。

BP神经网络是系统核心识别引擎，由输入层、隐藏层和输出层构成，各层神经元通过权重连接。其具有大规模并行计算能力和信息分布式存储于连接权系数的特点，有很强的容错性和鲁棒性，能有效处理模式识别中的噪声干扰和输入模式部分损失问题，可准确对交通信号标志进行分类识别，还对光照变化、遮挡、标志磨损等因素有一定的鲁棒性，能在复杂环境下准确识别交通标志。

该系统对传统交通标志识别方法进行改进，采用内核符号作为特征区域，使各标志的特征差异最大化，再通过分类器训练减小识别误差，实现交通标志的检测。部分系统具备语音报警功能，可实时检测识别交通标志，为交通安全和管理提供有力技术支持。系统具有高效性、准确性高、实时性强和用户友好等特点，推动了智能交通系统发展，也促进了深度学习技术在交通领域的应用
