在 ROS 机器人开发中，很多初学者会同时听到 RViz、Gazebo 和 MATLAB Simulink。这三个工具都能和机器人开发产生关系，但它们的定位完全不同。

一句话概括：

RViz：看数据
Gazebo：造虚拟环境
Simulink：设计控制算法

如果把机器人系统看成一个完整开发链路，那么三者的位置大概是：

Simulink 设计控制器/算法
        ↓
ROS 节点通信
        ↓
Gazebo 仿真机器人和环境
        ↓
RViz 可视化传感器、地图、路径、TF
        ↓
真实硬件验证

一、先看三张软件界面图

下面先放三张真实的软件界面图。三者看起来都和“机器人开发/仿真/调试”有关，但实际关注点完全不同。

1. RViz：ROS 数据可视化界面

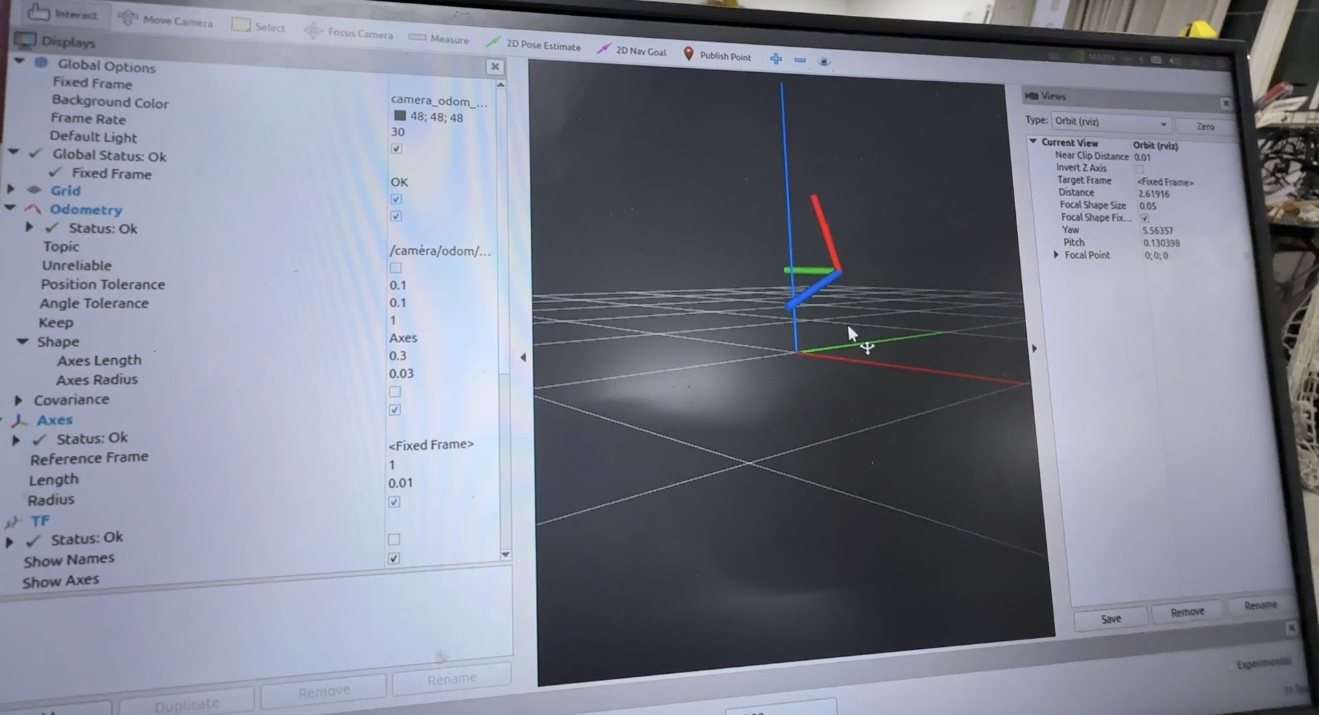

RViz 更像一个 ROS 数据监视器，用来显示 TF、机器人模型、地图、点云、路径、雷达等信息。上图是实际屏幕拍摄的 RViz 界面，可以看到左侧显示配置、中央三维坐标/网格视图和右侧视角参数。

2. Gazebo：三维物理仿真环境

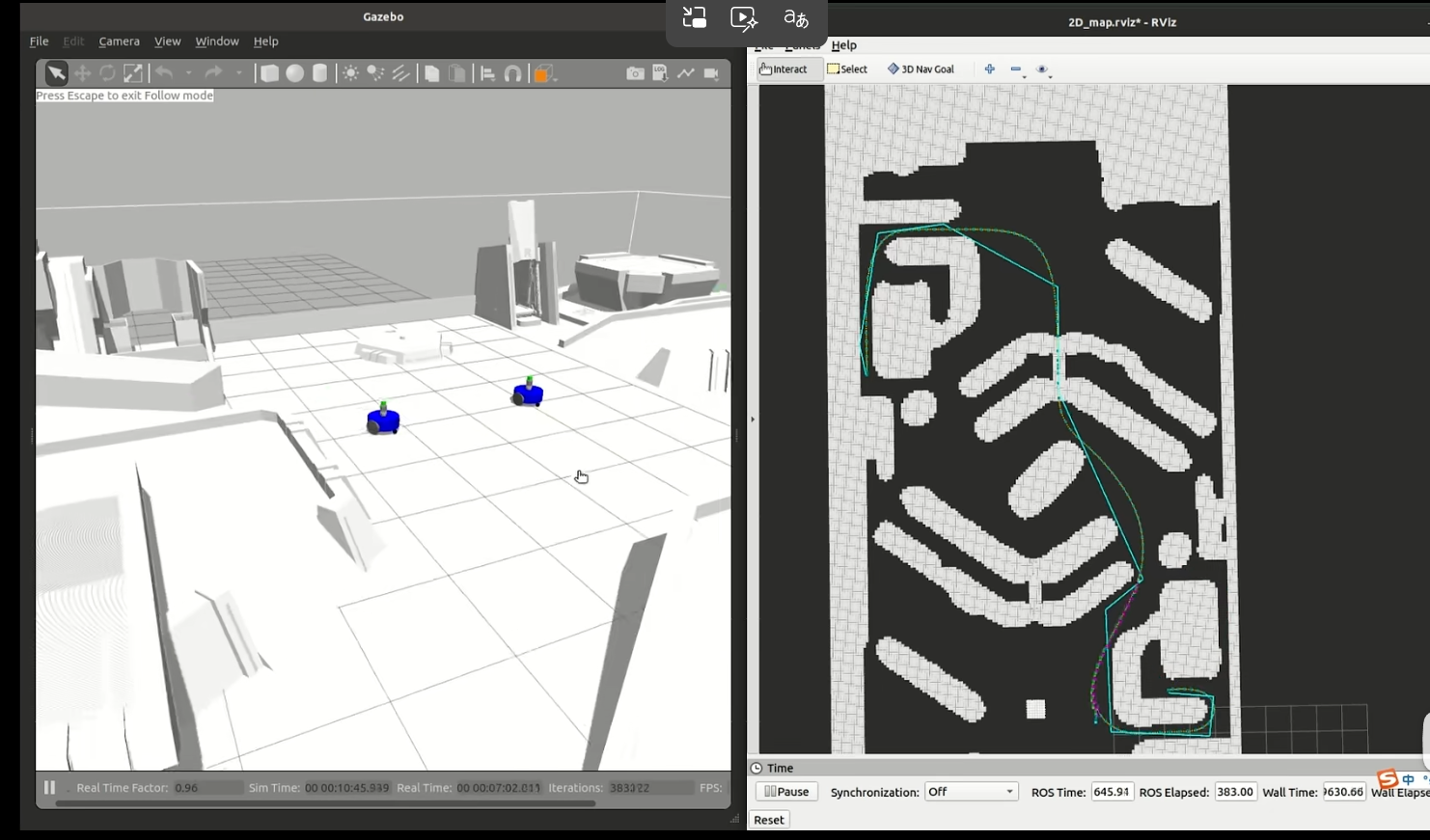

Gazebo 更像一个虚拟实验场，可以搭建三维世界、机器人模型、传感器、地面、障碍物，并模拟物理运动。上图左侧是 Gazebo 中的三维仿真场景，右侧是 RViz 中显示的二维地图和路径规划结果，体现了两者经常配合使用。

3. Simulink：控制系统建模与仿真界面

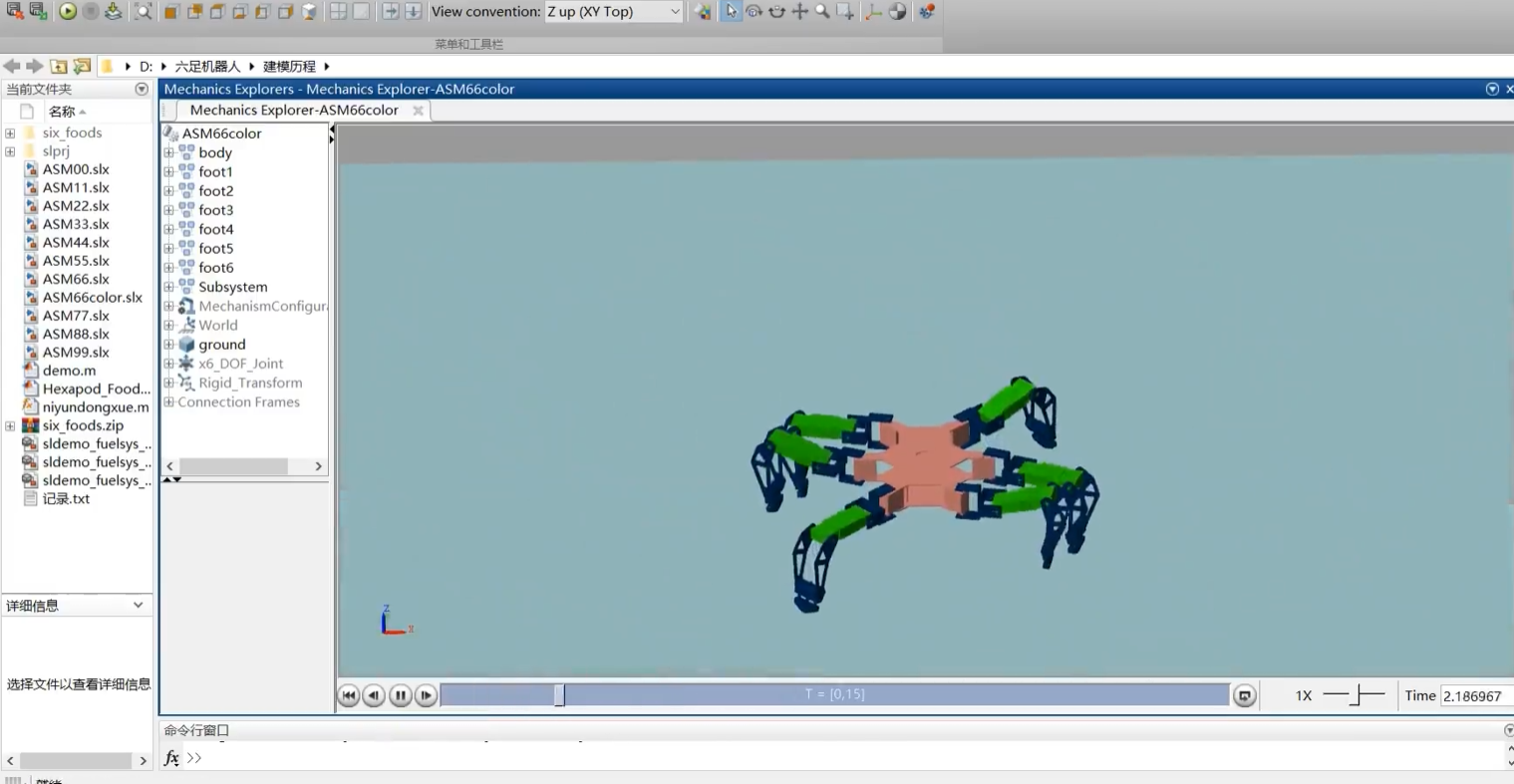

Simulink 更像控制算法实验室，常用于搭建控制系统模型、调 PID、做电机模型、状态机、滤波器和代码生成。上图是 MATLAB/Simulink 相关的 Mechanics Explorer 机械仿真界面，用于展示机构模型和运动仿真效果。

在这样的实际项目里：

• RViz 关注“数据看得对不对”；
• Gazebo 关注“机器人在虚拟环境里跑得对不对”；
• Simulink 关注“控制算法和系统模型设计得对不对”。

所以三者不是互相替代关系，而是处在机器人开发流程的不同位置。

二、三者核心定位对比

工具	核心定位	主要解决什么问题
RViz	ROS 数据可视化工具	我现在的机器人状态、传感器数据、地图、路径对不对
Gazebo	三维物理仿真器	机器人在虚拟世界中运动、碰撞、感知是否正常
Simulink	控制系统建模与仿真平台	控制算法、动力学模型、滤波器、状态机设计是否合理

更直观一点：

RViz 像示波器/监视器
Gazebo 像虚拟实验场
Simulink 像控制算法实验室

三、RViz：不是仿真器，而是 ROS 数据显示器

RViz 的全称可以理解为 ROS Visualization，它的重点是 显示 ROS 中正在发布的数据。

常见显示内容包括：

• 机器人模型 RobotModel
• 坐标变换 TF
• 激光雷达数据 LaserScan
• 点云 PointCloud2
• 地图 Map
• 规划路径 Path
• 导航目标点 Pose
• 相机图像 Image

RViz 本身不会模拟机器人，也不会计算碰撞、摩擦、重力。它只是把 ROS 系统里的数据可视化出来。

例如你做 SLAM 建图时，RViz 可以显示：

激光雷达扫描线
实时地图
机器人当前位置
TF 坐标系
导航规划路径

但 RViz 不负责让机器人动起来，也不负责生成激光雷达数据。数据必须来自真实机器人、Gazebo、仿真节点或其他 ROS 节点。

RViz 适合做什么？

• 检查 TF 坐标系是否正确；
• 看激光雷达数据是否方向反了；
• 看建图效果是否正常；
• 看路径规划是否绕开障碍物；
• 看机器人模型和关节状态是否正确；
• 调试导航、SLAM、机械臂规划等 ROS 数据链路。

四、Gazebo：真正的三维物理仿真环境

Gazebo 的作用是构建一个虚拟世界，让机器人在里面“像真实环境一样”运动。

它可以模拟：

• 重力；
• 碰撞；
• 摩擦；
• 地形；
• 关节运动；
• 轮子与地面的接触；
• 激光雷达、相机、IMU、深度相机等传感器；
• 障碍物、墙壁、坡道、桌面等环境。

Gazebo 和 RViz 最大的区别是：

Gazebo 负责产生仿真世界和虚拟传感器数据
RViz 负责显示这些 ROS 数据

例如在 Gazebo 中放一辆带激光雷达的小车，小车运动时，Gazebo 可以模拟雷达扫描到墙壁后的数据，然后通过 ROS 话题发布出去。RViz 再订阅这些话题，把雷达线、地图、路径显示出来。

Gazebo 适合做什么？

• 在没有真实机器人的情况下测试算法；
• 测试小车导航、避障、路径规划；
• 测试机械臂运动、碰撞和抓取；
• 模拟传感器数据；
• 搭建虚拟实验环境；
• 验证 ROS 控制器、运动学和动力学模型。

五、Simulink：更偏控制算法和系统建模

Simulink 是 MATLAB 生态中的图形化建模与仿真工具。它和 RViz、Gazebo 的思路不一样。

Simulink 更关注：

• 控制器设计；
• PID 调参；
• 状态空间模型；
• 电机模型；
• 传感器滤波；
• 控制逻辑状态机；
• 车辆动力学；
• 代码生成；
• 与 ROS/Gazebo/硬件联调。

如果你做的是控制系统，比如小车速度控制、机械臂关节控制、无人机姿态控制，Simulink 很有优势。

例如你可以在 Simulink 里搭建：

目标速度 -> PID 控制器 -> 电机模型 -> 编码器反馈 -> 闭环控制

然后把控制量通过 ROS 话题发送给 Gazebo 中的虚拟机器人，也可以后续生成 C/C++ 代码部署到真实硬件。

Simulink 适合做什么？

• 设计 PID、LQR、MPC 等控制算法；
• 建立电机、车辆、机械臂、飞行器动力学模型；
• 做控制器参数调试；
• 做传感器融合和滤波；
• 与 ROS 通信，发送 /cmd_vel、关节控制量等；
• 自动生成 C/C++ 代码；
• 做硬件在环、模型在环、软件在环测试。

六、详细对比表

对比项	RViz	Gazebo	Simulink
核心功能	可视化 ROS 数据	三维物理仿真	控制系统建模与算法仿真
是否有物理引擎	没有	有	可建模型，但不是三维物理场景核心
是否能模拟传感器	不能，只显示数据	能模拟雷达、相机、IMU 等	可以建立传感器模型
是否能显示地图和路径	很适合	可以，但不如 RViz 专业	不是主要用途
是否适合 SLAM 调试	很适合	作为数据来源	一般不作为主工具
是否适合导航仿真	辅助观察	很适合	可做控制器部分
是否适合 PID 调参	不适合	可观察效果	很适合
是否适合动力学建模	不适合	适合机器人刚体/关节仿真	很适合控制系统建模
是否适合代码生成	不适合	不是主要功能	很适合
和 ROS 的关系	ROS 可视化工具	可通过插件接入 ROS	可通过 ROS Toolbox 接入 ROS
典型用户	ROS 调试、SLAM、导航开发	机器人仿真开发	控制算法、车辆、机械臂、飞控开发

七、用小车项目举例

假设你要做一辆 ROS 小车，带有电机、编码器、激光雷达、IMU 和控制板。

1. 使用 Gazebo 做虚拟小车

你可以在 Gazebo 中创建：

• 小车模型；
• 轮子和底盘；
• 激光雷达；
• IMU；
• 房间、墙壁、障碍物；
• 轮子摩擦和碰撞。

这样即使真实小车还没焊好，也可以先测试导航算法。

2. 使用 RViz 看 ROS 数据

小车运行时，RViz 可以显示：

• 雷达扫描；
• 地图；
• 小车位姿；
• 规划路径；
• TF 坐标系；
• 导航目标点。

如果小车在 Gazebo 里撞墙、定位飘了、路径绕错了，RViz 是非常直接的调试窗口。

3. 使用 Simulink 设计控制器

Simulink 可以用来设计：

• 速度闭环控制；
• 转向控制；
• 电机模型；
• 编码器反馈；
• 轨迹跟踪；
• PID 参数；
• 状态机逻辑。

设计完成后，可以通过 ROS Toolbox 把速度指令发给 ROS：

Simulink 控制器
        ↓
发布 /cmd_vel
        ↓
Gazebo 小车执行运动
        ↓
RViz 查看路径和状态

八、什么时候选哪个？

只想看 ROS 数据

选 RViz。

典型场景：

• 看雷达；
• 看地图；
• 看 TF；
• 看路径；
• 看机器人模型；
• 调试 SLAM 和导航。

想搭一个虚拟机器人环境

选 Gazebo。

典型场景：

• 没有真实机器人，先做算法验证；
• 测试避障和导航；
• 模拟相机、雷达、IMU；
• 测试机械臂抓取；
• 测试机器人在不同环境中的表现。

想设计控制算法

选 Simulink。

典型场景：

• 调 PID；
• 设计电机控制；
• 做飞控姿态控制；
• 做车辆动力学；
• 做机械臂控制；
• 做传感器融合；
• 生成嵌入式代码。

九、三者如何配合使用？

一个比较完整的机器人开发流程可以是：

1. 在 Simulink 中设计控制算法
2. 通过 ROS Toolbox 发布控制指令
3. Gazebo 接收指令，驱动虚拟机器人运动
4. Gazebo 生成虚拟传感器数据
5. RViz 显示雷达、地图、路径和 TF
6. 算法稳定后迁移到真实硬件
7. 用 RViz 继续观察真实机器人数据

对应到真实控制板开发：

EDA 设计控制板
        ↓
焊接调试真实硬件
        ↓
Simulink / ROS 节点设计控制算法
        ↓
Gazebo 先做仿真验证
        ↓
RViz 观察数据
        ↓
真实小车或机器人上机测试

十、常见误区

误区 1：RViz 可以替代 Gazebo

不可以。RViz 只是显示数据，不模拟物理世界。

误区 2：Gazebo 可以替代 RViz

也不完全可以。Gazebo 看的是仿真世界，RViz 看的是 ROS 数据流。调 TF、SLAM、路径规划时，RViz 更直接。

误区 3：Simulink 是机器人仿真软件

Simulink 可以做机器人相关仿真，但它更偏控制系统、数学模型和算法验证。三维场景、碰撞和传感器仿真通常 Gazebo 更合适。

误区 4：有 Gazebo 就不需要真实硬件

Gazebo 可以降低试错成本，但不能完全替代真实硬件。电源噪声、线束接触、传感器误差、机械松动、焊接问题，都需要实物测试。

十一、总结

RViz、Gazebo、Simulink 的关系可以总结为：

工具	一句话总结
RViz	用来观察 ROS 数据，适合调试传感器、地图、路径和 TF
Gazebo	用来搭建虚拟机器人和物理环境，适合仿真导航、运动和传感器
Simulink	用来设计和验证控制算法，适合控制器建模、调参和代码生成

最终选择哪个工具，取决于你当前要解决的问题：

看数据：RViz
做虚拟场景：Gazebo
设计算法：Simulink
做完整机器人项目：三者配合使用

在真实项目中，推荐的学习顺序是：

先会 RViz 看懂数据
再用 Gazebo 搭建仿真
最后用 Simulink 做控制算法和工程化验证

这样就能从“看懂机器人数据”，逐步过渡到“仿真机器人系统”，再到“设计可部署的控制算法”。
