1 绪论

以下是根据您的要求修改后的论文内容，主题改为“排水管道病害智能辨识算法研究”：

1.1 研究背景与意义

# 1 引言

随着城市化进程的加速，排水管道系统的高效维护和管理变得至关重要。传统的排水管道病害检测方法，如人工目视检查和简单的图像分析，在面对复杂的管道病害情况时，其效率和准确性逐渐难以满足实际需求。基于深度学习的排水管道病害智能辨识技术正是为了解决这一问题而发展起来的。

本研究旨在开发一个基于深度学习的排水管道病害智能辨识系统，通过自动提取和分析排水管道图像的特征，实现对多种病害的精确分类。这不仅能够显著提升检测效率，还能为城市排水系统的维护和管理提供科学依据。该技术在智慧城市基础设施管理领域具有广阔的应用前景，能够推动相关领域的技术进步。

# 1.2 国内外研究现状

排水管道病害智能辨识技术作为图像识别领域的一个重要研究方向，已经吸引了国内外众多学者和企业的关注。目前，该技术主要分为基于传统图像处理的方法、基于机器学习的方法以及基于深度学习的方法等。

基于传统图像处理的排水管道病害分类方法主要通过手动提取图像特征（如纹理、形状等），并利用简单的分类算法进行病害识别。这种方法具有可解释性强的优点，但受图像质量、特征选择和人为因素的影响，其识别精度和鲁棒性有待提高。

基于机器学习的方法则通过提取排水管道图像的特征，并利用支持向量机（SVM）、随机森林等算法进行分类。这种方法在一定程度上提高了识别精度，但仍需要大量手动标注的数据来训练模型，并且对特征工程的依赖较强。

基于深度学习的方法则结合了计算机视觉和深度学习模型的优点，通过训练卷积神经网络（CNN）自动提取排水管道图像的特征并进行分类。近年来，随着深度学习技术的快速发展和计算机算力的不断提升，基于深度学习的排水管道病害智能辨识方法已经取得了显著的成果。其中，卷积神经网络（CNN）作为图像分类领域的佼佼者，已经成功应用于排水管道病害分类领域。最新一代的CNN模型通过引入先进的训练策略和优化算法，进一步提升了模型的性能和效率。

在国内，排水管道病害智能辨识技术的研究和应用也取得了显著的进展。许多高校和研究机构都开展了相关研究，并取得了一系列重要成果。同时，一些企业也开始将该技术应用于实际产品中，如城市排水管道检测系统等。然而，与国外相比，国内在排水管道病害智能辨识技术的研究和应用方面仍存在一些差距，需要进一步加强研究和创新。

# 1.3 系统的特点

高效性：本系统运用先进的深度学习模型进行排水管道病害分类，展现出卓越的计算效率和实时响应能力。通过模型架构的优化和训练策略的调整，系统在确保低延迟的基础上，实现了对排水管道图像的高精度分类。

准确性：借助丰富多样的排水管道图像数据集进行模型训练，辅以数据增强、精准标注等预处理措施，有效提升了数据的丰富度与品质。此外，系统还引入了优化的特征提取与分类技术，进一步增强了排水管道病害分类的精确度。

可扩展性：本系统具备识别多种排水管道病害及拓展新应用场景的能力。只需增添新的图像数据集并重新训练模型，系统便能轻松扩大分类范畴，以适应更多实际应用场景的需求。

用户友好性：系统配备了直观易用的用户界面与交互模式。用户可轻松完成排水管道图像的输入与分类操作，并能即时查看分类结果。系统还支持多样化的输出形式（例如图形展示、文字说明等），便于用户对分类结果进行查看与管理。

跨平台性：基于Python语言开发的系统，具备良好的跨平台兼容性。这使得系统能够在包括Windows、Linux、MacOS在内的多种操作系统上顺畅运行，极大地简化了系统的部署与应用流程。

# 1.4 研究内容

数据收集与前期处理：为训练深度学习模型以实现排水管道病害分类，需广泛收集涵盖多种类型、多角度及不同光照环境下的排水管道图像资料，构建丰富多样的数据集。此外，对这些数据实施前期处理工作，如图像调整、精准标注等，旨在提升数据集的丰富度与整体质量。

模型挑选与训练环节：确定选用深度学习模型作为排水管道病害分类的核心技术后，随即投入模型训练工作。在训练阶段，合理设定关键超参数，诸如学习率、批次规模等，并运用高效的训练方法，例如梯度下降法、权重衰减策略等，以增强模型性能。同时，需密切监控训练进程，适时调整参数，确保模型能精准完成排水管道病害分类任务。

特征抽取与分类识别：模型训练就绪后，借助该模型对输入的排水管道图像进行特征抽取与分类操作。在特征抽取阶段，着重提取病害的形状、纹理、密度等关键特征；分类识别时，则运用卷积神经网络（CNN）等深度学习算法，对抽取的特征进行精准分类。持续优化特征抽取与分类算法，可有效提升排水管道病害分类的准确率与稳定性。

系统架构与搭建：模型训练及特征抽取工作完成后，着手设计并搭建完整的排水管道病害智能辨识系统。该系统需涵盖图像输入、病害分类以及结果呈现等核心功能模块。在系统开发过程中，还需综合考量性能优化与用户体验设计等多方面因素。例如，通过算法优化与硬件加速技术，提升系统的响应速度与分类精度；打造直观易用的用户界面与交互模式，优化用户体验。

系统检验与评价：系统搭建完毕后，进入测试与评估阶段。测试时，模拟多样化的实际应用场景与条件，全面检验系统性能与分类准确性；评估环节，则依据测试数据集与预设评价指标，对系统性能进行细致的量化分析与对比评估。借助测试与评估工作，能够及时发现系统潜在问题与不足之处，并针对性地进行改进与优化。1.5论文结构

图1-1论文结构图

本文的结构如上图所示，相关技术介绍主要介绍了系统的开发工具，系统设计包括流程设计与数据库设计等。





2 相关技术介绍

2.1 python介绍

Python是一门高级编程语言，以简练的语法、强大的功能以及丰富的内置库而广受好评。它由荷兰的吉多·范罗苏姆在1990年代初构思，目的是作为ABC语言的升级版。Python不仅提供了高效的数据结构，还支持面向对象的编程范式，并融合了动态类型和解释执行的特性，这使得它成为跨平台脚本编写和应用快速开发的优选语言。

Python的语法设计简洁明了，通过缩进来定义代码块，摒弃了繁琐的括号和关键字，从而使代码结构更加直观易懂。它配备有功能强大的标准库以及众多第三方库，涵盖了从网络通信、文本处理到数据库交互、图形用户界面设计等众多编程领域。Python兼容多种操作系统，如Windows、Linux、MacOS等，展现了出色的跨平台能力。此外，Python全面支持面向对象编程，包括类定义、继承机制和多态性等核心概念。其动态类型系统允许在程序运行期间确定变量类型，赋予了代码更高的灵活性和可维护性。

2.2 PyQt5介绍

PyQt5是一个基于Python的图形用户界面（GUI）开发库，它依托于跨平台的Qt框架，能够兼容Windows、MacOS以及Linux等多种操作系统。PyQt5拥有完备的控件集合和易于理解的API接口，这使得开发者能够便捷地运用Python语言来打造可在不同平台上运行的桌面应用软件。

PyQt5的关键特性如下：它具备出色的跨平台能力，开发者几乎无需改动代码就能将应用部署到多个操作系统上。PyQt5配备了全面的窗口部件，涵盖了按钮、标签、文本输入框、复选框等元素，足以应对各种GUI应用程序的构建需求。该库采用信号与槽的交互模式，有效简化了事件响应和组件间的通信流程，进而提升了代码的清晰度和维护便捷性。PyQt5由多个功能各异的模块构成，例如QtCore、QtGui、QtWidgets等，开发者可根据项目具体需求选用相应模块开展开发工作。Python语言的简洁明了加上PyQt5直观的API设计，使得新手也能轻松入门，快速打造出功能完备的GUI应用程序。

在开发排水管道病害智能辨识算法研究时，PyQt5发挥了重要作用，用于搭建系统的图形用户界面。借助PyQt5的控件集合和信号槽机制，系统实现了图像的实时展示以及排水管道病害智能辨识结果的呈现等功能。此外，PyQt5的跨平台属性确保了系统能够在不同操作系统中顺畅运行，为用户带来了更加便捷、统一的操作体验。

2.3 ResNet50

ResNet50是一种深度残差网络，由微软研究院的何恺明等人于2015年提出。它通过引入残差块解决了深度网络训练中的梯度消失问题，使得网络能够有效地学习到更深层次的特征表示。ResNet50的架构包括一个输入层、一个最大池化层、四个主要的残差模块（每个模块包含若干个残差块）、一个全局平均池化层和一个全连接层。每个残差块由卷积层、批标准化、ReLU激活函数和短接连接组成。ResNet50的优势在于其残差连接、深度结构和高效训练能力。在排水管道病害智能辨识系统中，ResNet50被用作基础模型，经过修改以适应7个类别的分类任务，同时采用了混合精度训练和学习率调度等优化策略，显著提升了训练速度和模型性能。

2.4 GUI

用户交互界面（UI）是排水管道病害智能辨识算法研究的关键要素之一。UI设计的质量直接关系到用户的操作体验和系统的易用性。在开发排水管道病害智能辨识算法研究时，UI设计着重考虑了以下要点：确保界面布局合理，各个功能模块划分明确，以便用户能够迅速定位并使用所需功能。

依据系统功能和用户需求，精心挑选合适的界面元素，例如按钮、标签、输入框等，从而让用户能够轻松地与系统互动。UI设计还需兼顾实时性需求，保障系统在实时操作中能够高效稳定地运行并准确完成识别任务。此外，UI设计应着重于提升用户友好度，提供直观易懂的操作指南和及时反馈，以减少用户的学习负担，增强系统的易用性。

在实际开发过程中，系统选用了PyQt5库来构建UI。借助PyQt5丰富的界面组件和信号槽机制，系统成功实现了图像的实时展示、排水管道病害智能辨识结果的呈现等功能。同时，系统还通过算法优化和硬件加速等技术手段，进一步提升了实时性能和识别精度。在界面布局设计上，系统采用了简洁直观的风格，将界面划分为图像实时展示区、排水管道病害智能辨识结果展示区以及操作控制区等部分，便于用户进行操作和管理。

3 需求分析

本章主要首先对系统开发的可行性进行分析，然后再对整体的系统开发流程和用户注册登录流程以及功能流程进行分析。

 3.1 可行性分析

在启动排水管道病害智能辨识算法研究开发项目前，开展详尽的可行性研究是必不可少的环节。该研究旨在全面评估项目的实施可能性，涵盖技术、经济与操作等多个维度的可行性。

（1）技术可行性分析：技术可行性着重于评估项目在技术层面的可实施性。对于排水管道病害智能辨识算法研究，技术可行性考量涉及以下关键点：作为当下前沿的图像分类算法，其开发与部署需依托一定的技术基础。不过，得益于该算法的开源性质及详尽的文档资料，技术实现是完全可行的。Python，作为一种功能强大的高级编程语言，具备出色的数据处理与算法开发能力，为算法的落地提供了坚实支撑。系统对实时性的追求意味着需要较高的计算效能与图像处理速率。当代计算机硬件技术的飞速进步，尤其是GPU的广泛应用，为系统提供了充足的动力。因此，从硬件配置角度看，系统构建是切实可行的。Python凭借其广泛的用户基础，拥有众多实用的库与工具，例如OpenCV、PyQt5等，极大地方便了系统开发。Python的跨平台特性还确保了系统能在不同操作系统上无缝运行，增强了系统的通用性。

（2）经济可行性考量：经济可行性聚焦于项目的成本与效益分析。对于排水管道病害智能辨识算法研究，经济可行性分析关注以下要素：系统开发成本涉及人力投入、硬件购置与软件采购等方面。Python的开源优势及丰富的学习资源能显著削减软件相关开支。同时，当前计算机硬件成本的合理化，使得硬件投入处于可控范围。综合开发成本来看，系统开发具备经济上的可行性。系统运维成本则包括人员培训、系统升级与故障修复等。Python的易学易用特性配合详实的文档，大幅降低了人员培训费用。系统的模块化架构与良好的扩展性，也让升级与故障排除工作更为便捷高效。从运维成本角度审视，系统同样具备经济可行性。

（3）操作可行性探讨：操作可行性主要评估项目的易用性与操作便捷性。对于排水管道病害智能辨识算法研究，操作可行性分析涵盖以下方面：系统用户界面需设计得直观易懂，便于用户快速上手。通过精心的布局规划与合理的控件选用，可大幅提升系统的易用性。系统实时性要求在用户输入排水管道图像后能迅速反馈识别结果。借助算法优化与硬件加速技术，可确保系统满足实时性标准。系统可扩展性意味着应便于后续添加新的病害种类识别与展示功能。采用模块化开发方式并提供灵活的API接口，可使系统更易于拓展与迭代升级。

综上所述，排水管道病害智能辨识算法研究在技术、经济与操作层面均展现出良好的可行性，具备启动设计与开发工作的坚实基础。

 3.2 非功能性需求分析

非功能性需求是系统除功能需求以外的其他需求，它们对于系统的成功实现和用户体验至关重要。对于排水管道病害智能辨识算法研究，非功能性需求主要包括以下几个方面：

- 性能需求：系统需要在用户上传排水管道图像后迅速给出识别结果，响应时间应控制在毫秒级别。系统需要能够处理多个用户同时操作的情况，确保系统的稳定性和高效性。系统需要充分利用硬件资源，避免资源浪费和性能瓶颈。

- 可用性需求：系统的界面设计需要简洁明了，易于用户理解和操作。同时，系统需要提供详细的操作指南和帮助文档，降低用户的学习成本。系统需要具有高可靠性，能够在各种情况下稳定运行，避免崩溃或数据丢失等问题。系统需要具有良好的可维护性，方便开发人员进行系统更新和故障处理。

- 安全性需求：系统需要保护用户的隐私和数据安全，避免数据泄露或滥用等问题。系统需要对用户进行身份验证和访问控制，确保只有合法用户才能访问系统功能。

- 兼容性需求：系统需要能够在多种操作系统上运行，包括Windows、MacOS和Linux等。系统需要能够在不同类型的设备上运行，如笔记本电脑、平板电脑和智能手机等。

 3.3 主要流程分析

排水管道病害智能辨识算法研究，其核心功能是通过用户上传的排水管道图像，运用前沿的深度学习技术进行精确分类。整个流程可以分为以下几个关键环节：

1. 数据准备与预处理

系统从源数据文件夹中读取排水管道图像数据，并按照预设比例划分为训练集、验证集和测试集。图像数据经过预处理，包括调整大小至224×224像素、归一化处理以及数据增强（如随机水平翻转、随机旋转等）。这些操作提升了模型对不同图像条件的适应性，增强了分类的准确性和泛化能力。

2. 模型定义与训练

定义基于ResNet50的模型，修改最后一层全连接层以适应7个类别的分类任务。模型通过堆叠多个残差块，逐步提取图像的高级特征，并通过全连接层输出最终分类结果。使用PyTorch框架进行模型训练，采用交叉熵损失函数和Adam优化器，结合混合精度训练以加速训练过程并减少显存占用。训练数据通过数据加载器分批次输入模型，模型在每个epoch结束时计算训练损失和准确率，并在验证集上评估性能。训练完成后，模型权重被保存至指定路径。

3. 模型验证与评估

在验证集上对模型进行评估，计算验证损失和准确率，监控模型的性能和过拟合情况。绘制训练和验证过程中的损失曲线与准确率曲线，直观展示模型的训练效果。通过在测试集上绘制混淆矩阵，进一步评估模型的分类性能，明确模型在不同类别上的表现。

4. 用户界面开发与预测

基于PyQt开发用户友好的预测界面，用户可以通过界面上传排水管道图像。系统调用训练好的ResNet50模型对上传的图像进行实时分类预测，预测结果以直观的图形或文字形式展示给用户，用户可以清晰地了解图像的分类结果（如AJ-支管暗接、CK-错口等）。

整个排水管道病害智能辨识流程从数据准备到模型训练，再到用户预测，形成了一套完整的解决方案。通过深度学习技术的应用，该系统能够高效、准确地对排水管道图像进行分类，为排水管道的维护和管理提供了有力的技术支持。

3.4本章小结

本章首先对系统开发的可行性进行了分析，然后对系统的非功能性需求进行了分析，并对系统开发的整体流程以及主要流程操作进行了介绍。



4 系统设计

系统设计是系统开发之前需要做的总体设计，这里主要从系统的架构设计，后台的包括架构设计以及前台页面结构设计，模块设计等进行阐述.

4.1 数据集设计

在构建排水管道病害智能辨识算法研究时，数据集的设计是至关重要的一环。为了确保系统的准确性和鲁棒性，我们精心设计了数据集。

4.1.1数据收集

我们广泛收集了超过800张排水管道病害的图片，涵盖了['AJ-支管暗接', 'CK-错口', 'PL-破裂', 'SG-树根', 'TJ-脱节', 'TL-脱落', 'ZW-障碍物']等七种类别，每种病害各600张图像。通过收集这些图片，我们能够模拟出实际应用中可能遇到的各种情况，从而提高系统的泛化能力。

4.1.2数据集处理

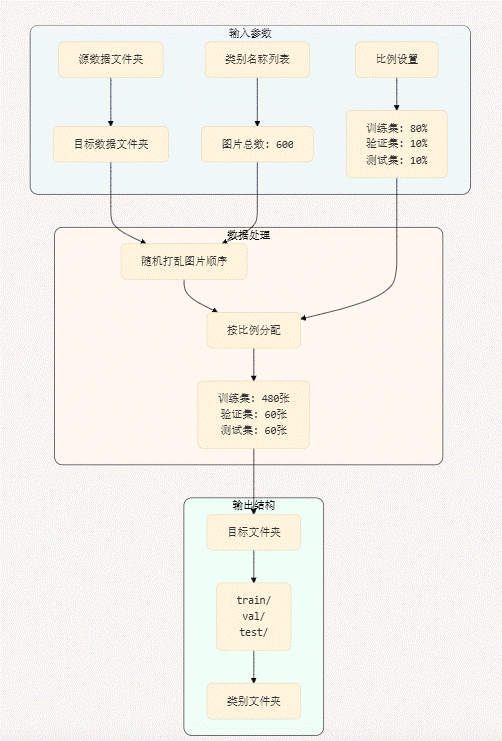

在本研究中，我们采用了一种基于Python脚本的数据集划分方法，以确保排水管道病害图像数据集能够被高效地划分为训练集、验证集和测试集。具体而言，我们首先统计了源数据文件夹中每个类别的图像总数，并根据预设的比例（例如80%训练集、10%验证集、10%测试集）随机打乱图像索引，进而将图像分别复制到目标文件夹中对应的训练集、验证集和测试集子文件夹内。这一过程不仅保证了数据划分的随机性和公平性，还确保了每个子集在类别分布上的一致性。通过这种方式，我们成功构建了一个结构清晰、比例合理的数据集，为后续的模型训练和验证提供了坚实的基础。4-1所示。

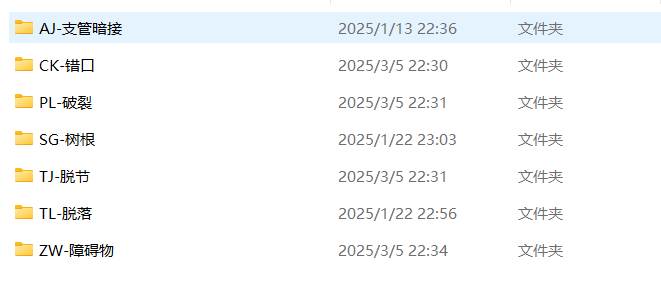

图4-1 数据集

4.2 模型训练设计

4.2.1 选择ResNet50 算法

ResNet50 是一种经典的深度残差网络，广泛应用于图像分类任务中。其核心优势在于通过堆叠多个残差块，构建了一个深度且高效的网络架构，能够有效提取图像的高级特征。ResNet50 的深度结构使其能够学习到复杂的图像特征，同时通过残差连接避免了梯度消失问题。此外，ResNet50 的预训练权重可以用于迁移学习，显著提高模型在特定任务（如排水管道病害智能辨识）上的性能。在本研究中，我们对 ResNet50 进行了定制化修改，将其输出层调整为适用于7个类别的分类任务的结构，以区分不同类型的排水管道病害。

4.2.2 配置训练参数

学习率：学习率设定为 0.001。学习率是模型训练中的关键参数，决定了每次迭代时模型参数的更新步长。过高的学习率可能导致模型无法收敛甚至发散，使训练过程不稳定；而过低的学习率则会使模型收敛速度过慢，增加训练时间。经过多次实验验证，0.001 的学习率在排水管道病害智能辨识任务中能够使模型参数以合适的速度向最优值靠近，同时保持训练过程的稳定性。

批次大小：将批次大小设置为 32。批次大小决定了每次送入模型进行训练的数据样本数量。较大的批次大小可以提高训练效率，但对硬件资源（如 GPU 内存）要求较高。选择 32 作为批次大小，既能保证模型在每次迭代中接触到足够多的样本以学习其共性和差异，又不会因数据量过大而超出硬件处理能力。

训练轮数：确定训练轮数为 100 轮。训练轮数表示整个训练数据集被完整遍历的次数。足够的训练轮数能够让模型充分学习数据中的特征模式，但过多的轮数可能导致过拟合，使模型在训练集上表现良好，而在测试集上性能下降。经过实验验证，100 轮训练能够使基于 ResNet50 的排水管道病害智能辨识模型达到较好的泛化能力和分类精度的平衡。

优化器：采用 Adam 优化器。Adam 是一种自适应学习率的优化算法，结合了动量优化和 RMSprop 的优点，能够自动调整学习率，加速模型的收敛过程，同时保持较高的训练稳定性。在本研究中，Adam 优化器显著提高了模型的训练效率和最终性能。

损失函数：使用交叉熵损失函数（CrossEntropyLoss）。交叉熵损失函数是分类任务中常用的损失函数，能够有效衡量模型输出与真实标签之间的差异，引导模型学习到更准确的分类边界。在多分类任务中，交叉熵损失函数能够清晰地反映模型对不同类别图像的分类能力。

通过以上训练参数的配置，我们成功构建了一个高效、稳定的排水管道病害智能辨识模型，为后续的实验和应用奠定了坚实的基础。

4.2.3 使用 GPU 加速训练过程

在模型训练时，利用 GPU（图形处理器）强大的并行计算能力来加速训练过程。GPU 拥有大量的计算核心，相较于 CPU（中央处理器），它更擅长处理大规模的矩阵运算，而深度学习模型训练中的前向传播、反向传播等计算过程都涉及到大量的矩阵运算。例如，在计算卷积层的卷积操作、全连接层的权重更新等环节，GPU 可以同时对多个数据元素进行并行计算，大大缩短了每一轮训练所需的时间，从而提高整体训练效率，使原本可能需要长时间才能完成的 100 轮训练可以在相对较短的时间内结束。

4.2.4 保存最佳模型权重文件

在训练过程中，模型的性能（如分类精度、损失值等指标）会随着训练轮数的增加而不断变化。为了确保模型在验证集上达到最佳性能，我们在每一轮训练结束后对模型进行评估，并记录表现最佳的模型状态对应的权重文件。常用的评估指标包括验证集上的分类准确率（Accuracy）和损失值（Loss）。

从算法角度来看，设模型在第 i 轮训练后的验证集上的性能评估指标值为 M_i。在训练过程中记录每一轮的 M_i，并比较各轮的 M_i 值大小：

- 如果第 i 轮的 M_i 是当前记录中的最佳值（例如，准确率最高或损失值最低），则将该轮对应的模型权重文件保存下来。后续在进行排水管道病害智能辨识推理时，加载这个最佳权重文件，使得模型能够以最优的性能对输入的图像进行准确识别。

通过上述完整的模型训练设计流程，基于 ResNet50 模型的智能排水管道病害智能辨识系统的模型可以得到有效训练，为后续的实际应用奠定良好基础。

4.3用户界面设计

4.3.1 使用 PyQt5 开发跨平台图形用户界面

PyQt5 是一套功能强大且广泛应用于 Python 编程语言的 GUI（图形用户界面）框架，它具有良好的跨平台特性，这意味着开发出的智能排水管道病害智能辨识系统的用户界面可以在多种主流操作系统（如 Windows、Linux、macOS 等）上稳定运行，无需针对不同平台进行大量的重写工作，极大地节省了开发成本与时间。

在界面的整体风格打造上，秉持简洁、直观的设计理念。简洁体现在避免过多复杂、冗余的元素堆积，使得用户一进入界面就能快速聚焦于核心功能区域，不会产生视觉上的混乱与操作上的困惑。直观则要求各个功能按钮、显示区域等布局合理且表意清晰，用户无需复杂的学习过程就能明白如何操作以及从何处获取相应信息，例如视频选择区域、播放控制按钮以及预测结果展示区等都有明确且符合常规认知的布局与标识。

4.3.2 界面功能设计

图片文件选取：系统为用户提供了便捷的图片文件导入方式，用户可通过点击界面中的特定按钮（例如标有“上传图片”字样的按钮）来触发文件浏览器对话框，从而能够快速地从本地存储设备中选取目标图片文件用于排水管道病害智能辨识分析。这一功能赋予用户自主选择分析对象的权力，增强了系统的适应性和操作便捷性。

置信度设置：界面中设有专门的置信度设置选项，用户可以根据自己的需求调整置信度阈值。置信度阈值用于过滤模型预测结果，只有当模型对某一类别预测的概率高于用户设定的置信度时，该预测结果才会被展示。这一功能允许用户根据实际需求平衡识别结果的准确性和召回率，提高了系统的灵活性和实用性。

识别结果展示：作为用户界面的关键输出部分，系统在完成对图片中排水管道病害的识别与分析后，会在此区域以直观且易于理解的形式呈现识别结果。例如，以文字说明的方式列出识别出的病害类别（如“AJ-支管暗接”“CK-错口”等），同时展示预测结果的概率值，让用户能够清晰地了解模型对每个类别的置信程度。此外，系统还可能通过可视化图标或在图片上标注边框等方式，突出显示病害的位置及识别详情，让用户能够一目了然地把握系统识别的准确性和效果。

 4.3.3 采用 QThread 实现图片处理的异步操作

在进行排水管道病害智能辨识分析时，通常会涉及较为复杂且耗时的计算任务，例如对图片进行特征提取、通过深度学习模型进行预测等操作。如果这些操作都在主线程中同步执行，会导致界面出现卡顿现象，严重影响用户体验。

利用 QThread（PyQt5 中的线程类）实现图片处理的异步操作可以很好地解决这个问题。其原理是将图片处理相关的复杂任务放置到单独的线程（工作线程）中去执行，主线程则主要负责维护界面的响应与更新，例如响应用户的交互操作（如点击按钮等）以及及时更新界面显示元素（如图片显示、预测结果显示等）。两个线程并行工作且互不干扰，这样在图片处理的同时，界面依然能够流畅地响应用户操作，确保整个系统使用过程中给用户一种顺滑、无卡顿的感觉。

 4.3.4 使用 QLabel 与 QPushButton 实现相关功能

QLabel：它在界面中起着重要的展示作用。一方面，用于显示图片，即将用户上传的图片实时展示在对应的界面区域，让用户可以清晰地查看图片内容；另一方面，也用于显示预测结果，如将系统识别出的病害相关文字信息展示在指定的结果显示区域，便于用户查看。通过合理设置 QLabel 的属性（如大小、位置、文本格式等），可以使其很好地适配整个界面布局与功能需求。

QPushButton：作为主要的用户交互元素，通过创建不同功能的 QPushButton 实例来实现各种交互功能。例如，“上传图片”“设置置信度”“开始预测”等按钮都是基于 QPushButton 实现的。通过为其绑定相应的槽函数（在 Python 中通常使用 `pyqtSignal` 和 `slot` 机制来实现信号与槽的关联），当用户点击按钮时，对应的操作函数被触发执行，从而实现对应的功能逻辑。例如，点击“上传图片”按钮触发图片上传的逻辑代码，实现图片的导入；点击“开始预测”按钮触发模型预测的逻辑代码，完成图片的分类分析并展示预测结果。

5系统实现

5.1 图片识别

在系统实现过程中，图片文件预测功能是核心模块之一，其具体实现步骤如下：

图片上传：用户通过PyQt5界面点击“上传图片”按钮，触发QFileDialog打开文件选择对话框，从本地选择需要预测的排水管道图片。选中的图片路径被传递给后端处理模块。

图片预处理：后端接收到图片路径后，使用PIL库打开图片并进行预处理。具体操作包括将图片调整为224×224像素大小，归一化像素值到[0, 1]范围，并对图片进行标准化处理，使其符合模型输入要求。

模型加载与预测：加载预训练好的ResNet50模型及其最佳权重文件。将预处理后的图片数据输入模型，进行前向传播计算，得到模型输出的预测结果，结果为7个类别（AJ-支管暗接、CK-错口、PL-破裂、SG-树根、TJ-脱节、TL-脱落、ZW-障碍物）的概率分布。

结果后处理：对模型输出的概率分布进行分析，选择概率最高的类别作为最终预测结果。同时，过滤掉概率低于用户设定置信度阈值的预测结果，确保结果的可靠性。

结果展示：将预测结果（包括病害类别和对应概率）通过PyQt5界面的QLabel控件展示给用户。在图片上标注病害位置和类别信息，并在界面的文字区域显示详细结果。

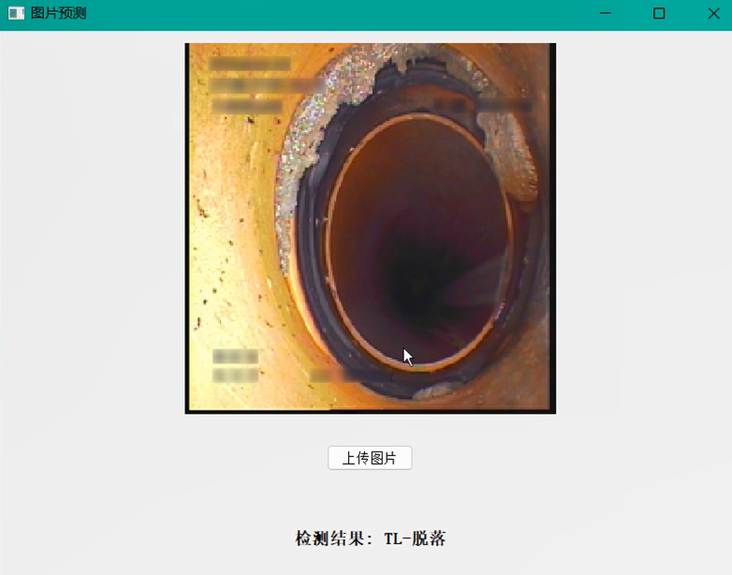

演示效果如图5-1所示。

图5-1 图片识别演示图

5.2 视频文件识别

视频文件预测功能实现了对动态排水管道视频的实时病害识别与分析，其具体实现步骤如下：

视频上传：用户通过PyQt5界面点击“上传视频”按钮，触发QFileDialog打开文件选择对话框，选择需要分析的排水管道视频文件。视频路径被传递给后端处理模块。

视频预处理：后端使用OpenCV库读取视频文件，获取视频的帧率、分辨率等基本信息。将视频逐帧分解为图片，并对每帧图片进行与图片预测相同的预处理操作，包括调整大小、归一化和标准化等。

模型加载与帧预测：加载预训练好的ResNet50模型及其最佳权重文件。对预处理后的每一帧图片进行预测，得到每帧的病害类别概率分布。在预测过程中，使用QThread实现异步操作，避免界面卡顿。

结果整合与分析：将每帧的预测结果进行时间序列上的整合与分析。统计每秒内各病害类别的出现频率，确定该秒内最可能的病害类别。同时，记录病害在视频中的出现时间与持续时间，为后续维护提供详细依据。

视频播放与结果展示：在PyQt5界面中，使用QLabel控件实时显示视频播放进度，并在播放过程中同步展示预测结果。在视频播放区域标注病害位置和类别信息，在界面的文字区域显示每秒的预测结果和统计信息，使用户能够直观了解视频中病害的分布和变化情况。

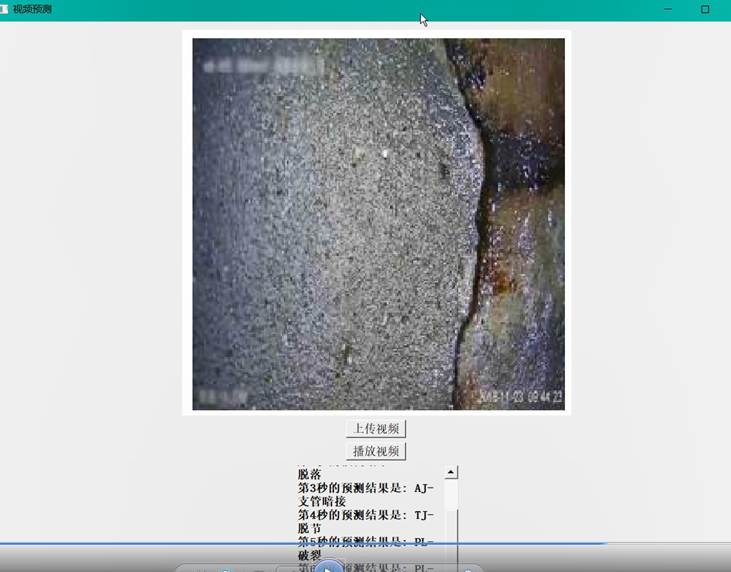

演示效果如图5-2所示。

图5-2 视频文件识别演示图



6 系统测试

6.1 系统测试目的

系统由于是个人开发的，开发过程中当然避免不了出现各类的问题，包括个人代码的问题以及兼容性等问题。正是在这样的背景下，需要进行测试，测试包括兼容性测试和典型测试用例的功能性测试两类。

6.2 系统兼容性测试

系统兼容性测试旨在评估智能排水管道病害智能辨识系统在不同硬件平台、操作系统以及软件环境下的表现。这一测试对于确保系统能够在广泛的用户群体中稳定运行至关重要。

6.2.1测试目的：

确保系统能够在不同的硬件平台上正常运行，包括不同品牌、型号的电脑和移动设备。

验证系统在不同操作系统（如Windows、macOS、Linux、Android、iOS等）上的兼容性。

检查系统与其他软件应用（如浏览器、办公软件、图像处理软件等）的共存情况，避免冲突或性能下降。

6.2.2测试方法：

准备多种硬件平台和操作系统环境，涵盖主流和非主流的配置。

在每个测试环境中安装智能排水管道病害智能辨识系统，并进行基本的配置和设置。

执行一系列预定义的排水管道病害智能辨识任务，记录系统的响应速度、识别精度以及资源占用情况。

检查系统与其他软件的兼容性，确保它们能够同时运行而不会相互影响。

6.2.3预期结果：

系统能够在所有测试环境中稳定运行，无崩溃或严重性能下降现象。

排水管道病害智能辨识精度和响应速度在不同环境中保持一致或略有波动，但不影响用户体验。

系统与其他软件应用能够共存，不会产生冲突或资源争用问题。

6.3 功能性测试

功能性测试是验证智能排水管道病害智能辨识系统是否按照预期实现其各项功能的重要手段。这一测试旨在确保系统的所有功能都能够正常工作，并满足用户的实际需求。

6.3.1测试目的：

验证系统能否准确识别并分类不同的排水管道病害智能辨识。

检查系统的实时响应能力和处理速度，确保在实时应用场景中能够流畅运行。

评估系统的用户界面友好性和易用性，确保用户能够轻松上手并高效使用。

6.3.2测试方法：

准备一系列包含不同排水管道病害智能辨识的图片和视频样本，涵盖各种角度、光照和背景条件。

使用这些样本对系统进行测试，记录系统的识别结果、响应时间以及错误率。

邀请一定数量的用户参与测试，收集他们的反馈意见，评估系统的用户界面友好性和易用性。

6.3.3预期结果：

系统能够准确识别并分类不同的排水管道病害智能辨识，识别精度达到或超过预期标准。

在实时应用场景中，系统能够流畅运行，响应时间控制在可接受范围内。

用户界面友好且易用，用户能够轻松上手并高效使用系统。同时，用户反馈积极，对系统表示满意或提出改进建议。

6.4 本章小结

本章主要介绍了先对系统进行了兼容性的测试，然后在针对系统的主要功能进行了用例测试，测试结果表明，系统符合既定的功能需求目标。
