长久以来，摩尔定律是半导体行业前行的底层纲领：芯片每隔18个月晶体管数量翻倍，算力同步提升、成本持续下降。但随着芯片制程逼近物理极限，7nm、3nm甚至更先进工艺的研发与制造成本暴涨，单纯靠缩小晶体管尺寸的老路已经走到尽头，行业正式迈入后摩尔时代。在AI大模型爆发的强力驱动下，半导体赛道迎来架构重构、材料换代、存储升维三大底层革命，成为支撑未来数十年算力增长的核心支柱，2026年也被业内视作AI半导体投资落地的关键元年。

一、架构重构：打破传统芯片设计桎梏，算力效率跨越式升级

传统冯·诺依曼架构存在存储与计算分离的“存储墙”难题，数据来回搬运消耗大量功耗，早已无法适配AI海量并行运算需求。架构重构，就是从芯片顶层设计上重塑算力逻辑，开辟多条技术落地路径。

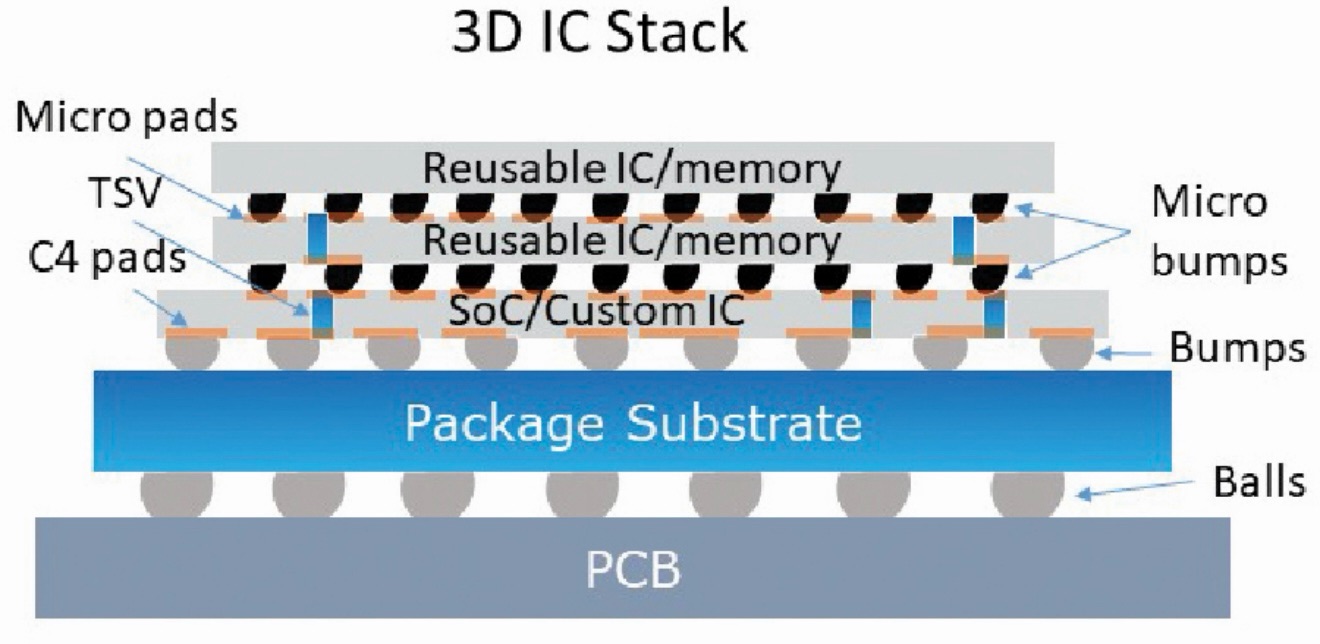

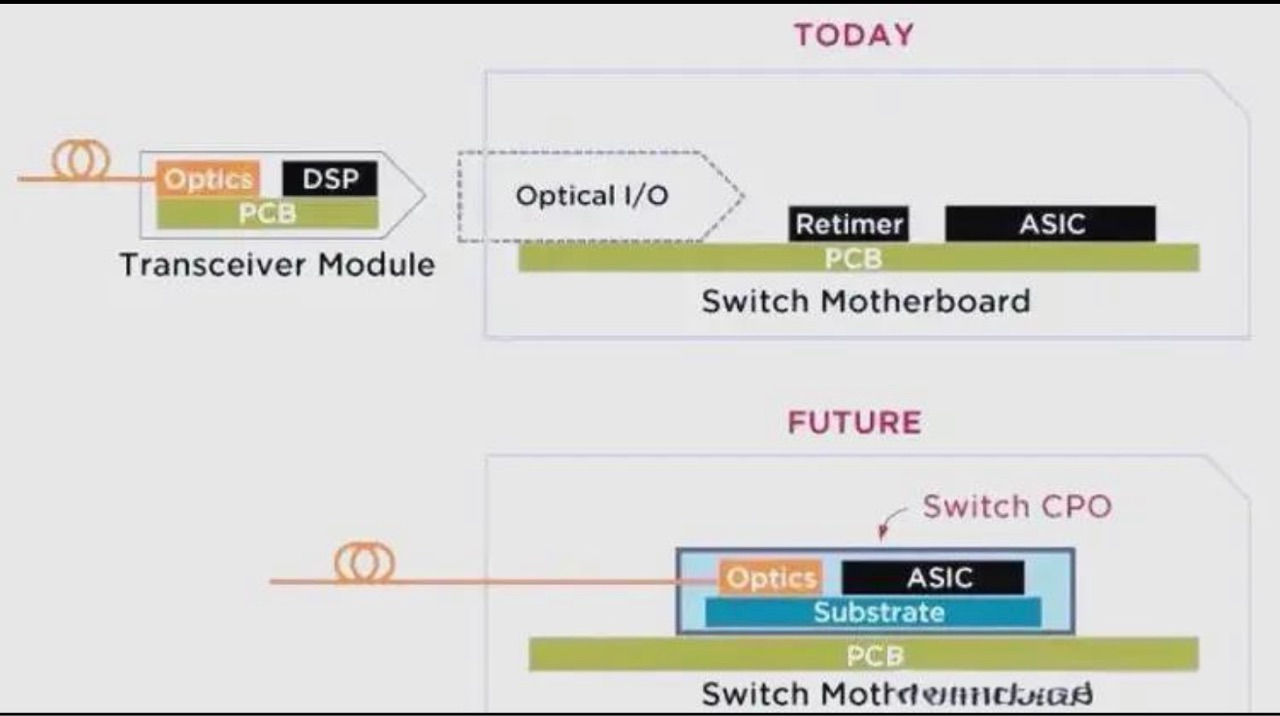

3D堆叠技术通过垂直堆叠多层芯片，替代传统平面布局，大幅缩短芯片内部数据传输距离，在有限空间里容纳更多晶体管；

异构计算则打破单一CPU算力模式，CPU、GPU、FPGA、专用ASIC各司其职，分工处理通用计算、AI训练、推理任务，适配大模型多元算力需求。存算一体更是直击行业痛点，把存储单元和计算单元集成在同一芯片内，消除数据搬运带来的功耗损耗，大幅提升AI推理速度；而端侧AI将算力下沉到手机、终端设备，不必完全依赖云端算力，既降低数据传输成本，也保障数据隐私安全。架构重构不再依赖先进制程，而是依靠设计优化提升芯片性能，是后摩尔时代算力突破最核心的底层抓手，也是各类AI硬件落地的基础骨架。

二、材料换代：全新基底突破物理天花板，打开性能上限

硅基材料陪伴半导体走过数十年，但它的物理属性存在天然上限，高频、高压、高温场景下性能短板凸显，材料换代成为行业必然选择，多条新材料路线进入商业化落地周期。
化合物半导体是当下落地最快的赛道，氮化镓、碳化硅具备禁带宽、耐高温、高频传输的优势，广泛应用在新能源车、快充、5G射频、算力服务器供电模块中；玻璃基板替代传统硅基板，成本更低、布线密度更高，适配先进封装与大尺寸芯片生产；碳基与二维材料具备极致导电特性，被视作下一代终极半导体材料，能突破硅材料的物理极限，面向超高速、超低功耗的下一代芯片。
新材料为芯片赋予全新物理能力，是制程走到极限后，芯片性能继续向上突破的“地基”，如今国内大量材料企业完成0-1技术突破，正迈入规模化放量阶段，国产替代空间广阔。

三、存储升维：革新存储介质，匹配AI海量数据吞吐

AI大模型训练需要读取海量参数，传统DRAM、NAND闪存速度瓶颈明显，存储升维围绕新型存储介质与高端存储方案双线突破。MRAM、ReRAM、FRAM等新一代非易失存储，兼具高速读写、断电不掉数据、寿命超长的优势，既能替代传统高速内存，又能承担大容量存储功能，打破存储与内存的边界，完美适配存算一体架构。
HBM高带宽内存则通过堆叠多层存储芯片，实现超高带宽数据吞吐，是AI GPU标配核心配件，解决大模型训练时的数据读取瓶颈。在后摩尔时代，存储不再只是单纯的数据容器，而是算力系统里和计算同等重要的核心环节，新型存储正在重构整个算力集群的数据流转效率。

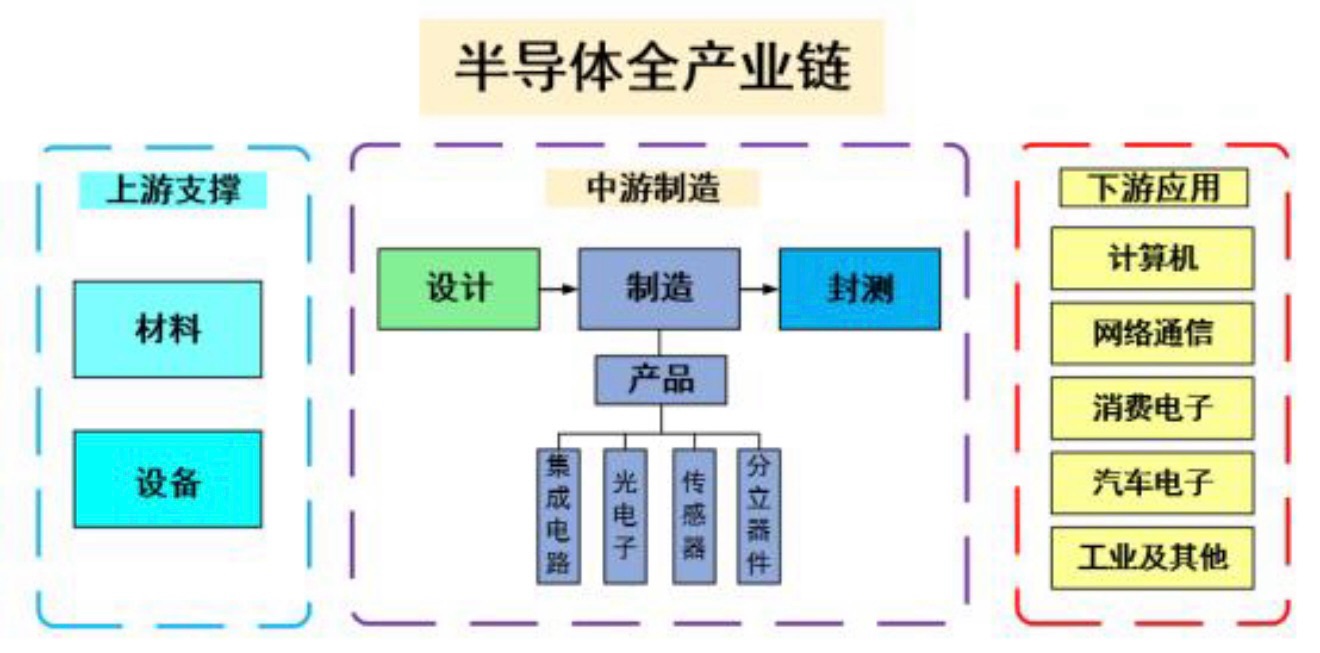

四、三大革命共振，开启AI半导体黄金周期

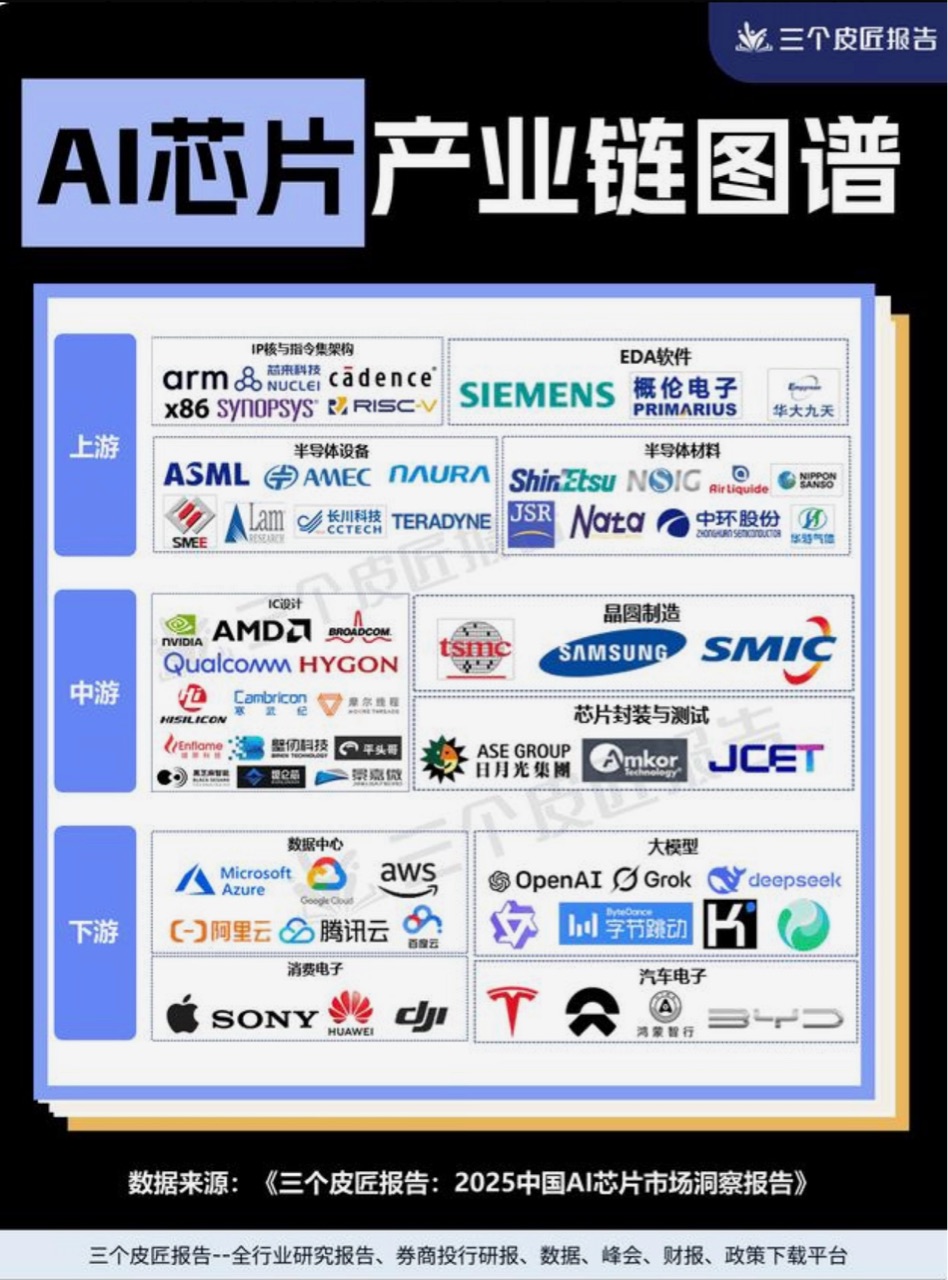

架构、材料、存储三大底层革命并非彼此孤立，而是相互赋能、协同发力：新架构需要新材料承载，高性能架构必须搭配升级后的新型存储，三者共同构成后摩尔时代半导体升级的完整闭环。过去依靠制程迭代的增长模式落幕，如今赛道内大量细分零部件、上游材料企业走完技术验证，从0-1突破迈入1-10放量阶段，未来两三年将迎来业绩兑现期。

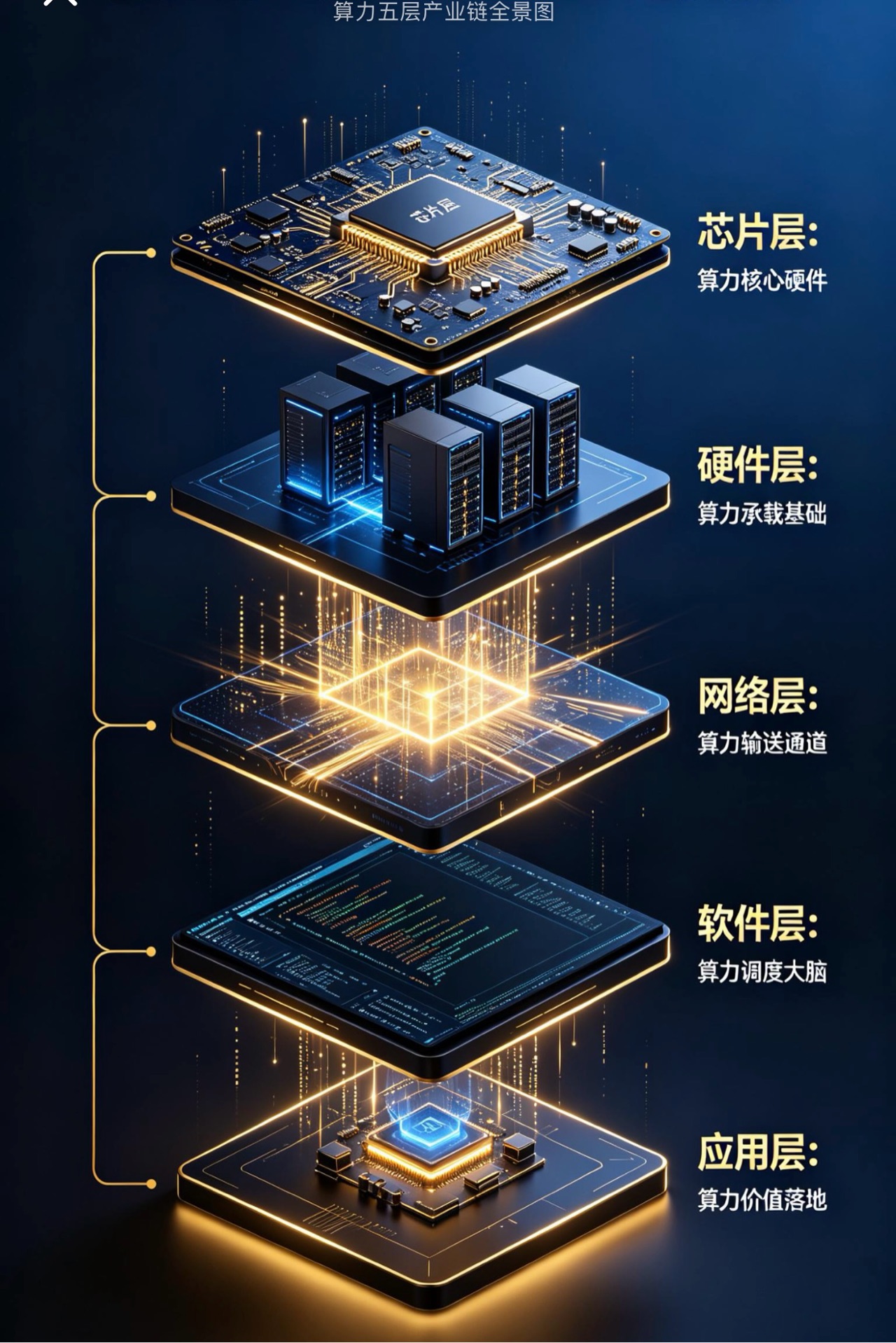

AI算力是数字时代的底层基建，而后摩尔时代三大革命，正是支撑算力持续扩容的核心基石。不同于传统半导体赛道，本轮变革国内产业链深度参与，国产企业在各个细分赛道同步布局，无论是产业落地还是长期投资，都具备确定性成长空间。当摩尔定律走到尽头，全新技术革命正在为半导体行业开辟更为广阔的长期赛道，赋能AI产业长久前行。

（流花科技 韦磊）
