Part1 前言

大家好，我是ABC_123。本期继续加深一下 2017 年在北京时用python代码结合TensorFlow1.x 进行的验证码识别研究；与以往不同的是，这次我们换成最新的TensorFlow2.x 来识别一下验证码。结果让我大为惊讶，TensorFlow新版本验证码识别能力结合当前的GPU算力，相比9年前，识别效果有了显著提升，计算速度快了很多，而且很多复杂验证码可以短时间内被攻破。关于卷积神经网络识别图像的算法原理可以参考以下这篇文章：

《第148篇：卷积神经网络算法识别复杂验证码/图像/人脸识别的原理讲解》

注：技术总是不断革新的，先前ABC_123 通过编程结合算法来实现对验证码的识别；这些研究工作，在卷积神经网络算法面前，都变得意义不大。

 Part2 技术研究过程

• 基础设施准备

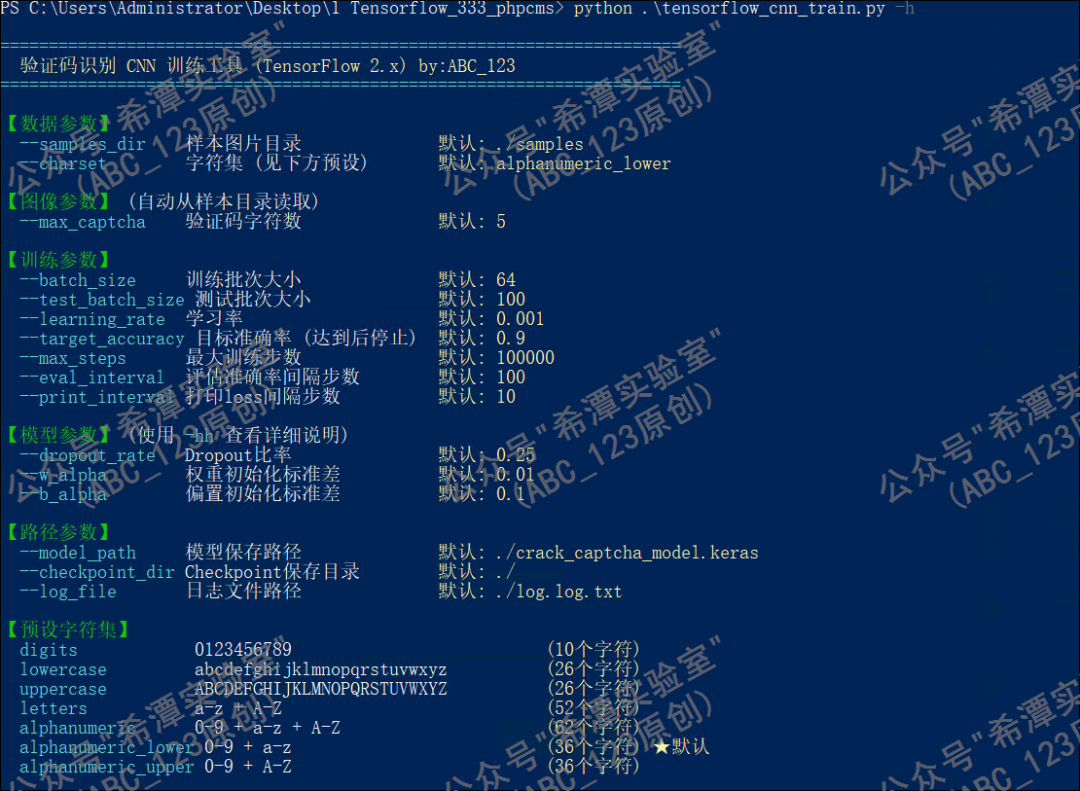

经过不断地优化，以TensorFlow2.x为基础的验证码识别程序变成如下形式：引入了大量用户可控参数以备精准控制验证码识别过程；使用了卷积神经网络（CNN）来识别验证码，使用三层卷积 + 全连接层的经典CNN架构。框架选用TensorFlow 2.x + Keras，激活函数选用ReLU，池化层选用 MaxPooling 2×2，正则化选用 Dropout(0.25)，损失函数选用 Sigmoid 交叉熵，优化器选用 Adam (lr=0.001)。

其详细过程如下：

1.  输入验证码图像（200×50）。

2.  [卷积层1] 32个3×3过滤器 → ReLU → MaxPool(2×2) → Dropout(0.25)。

3.  [卷积层2] 64个3×3过滤器 → ReLU → MaxPool(2×2) → Dropout(0.25)。

4.  [卷积层3] 64个3×3过滤器 → ReLU → MaxPool(2×2) → Dropout(0.25)。

5.  [展平层] → 展平后得到 11200 维特征向量。

6.  [全连接层] 1024个神经元 + Dropout。

7.  [输出层] max_captcha × char_set_len 个神经元。

接下来运行命令：

python tensorflow_cnn_train.py --charset digits --max_captcha 4 --batch_size 128 --target_accuracy 0.95

TensorFlow2.x 在验证码识别率达到95%之后，会生成4个文件，这其中就有识别验证码的模型。我们以一本书做比喻，对这4个文件的作用加深理解：

文件	打比方
crack_captcha_model.keras	完整的一本书（封面+目录+内容）
ckpt-1.data-00000-of-00001	只有正文内容的纯文本
ckpt-1.index	这本书的目录指引
checkpoint	记录“当前看到书的第几章”

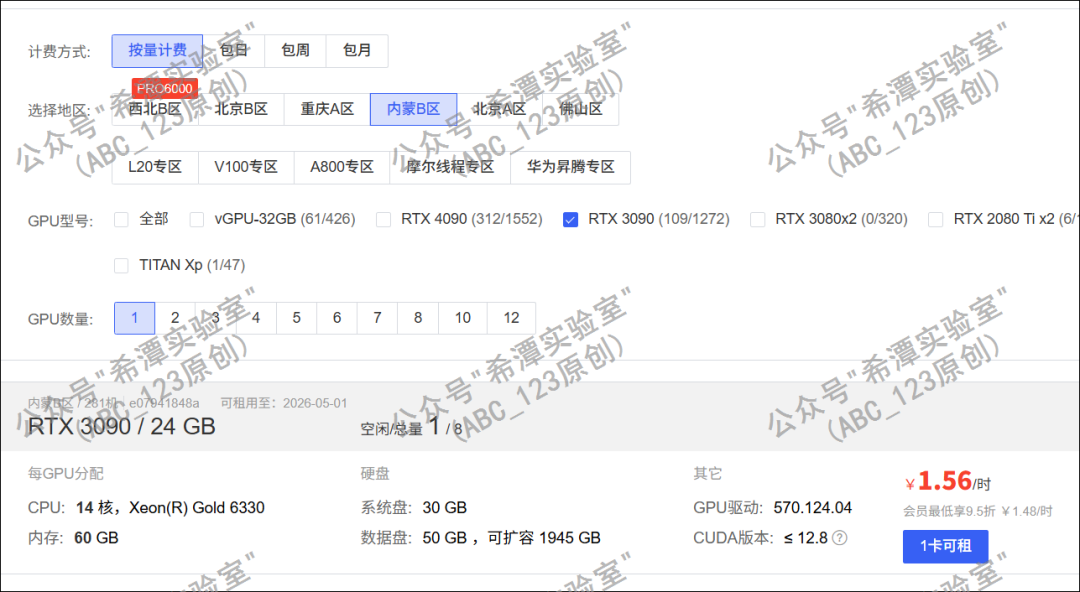

和先前DGA域名识别一样，首先选择一下算力环境。RTX 4090的GPU环境肯定更好，但是考虑性价比，还是退而求其次选择了RTX 3090。

• 卷积神经网络知识回顾

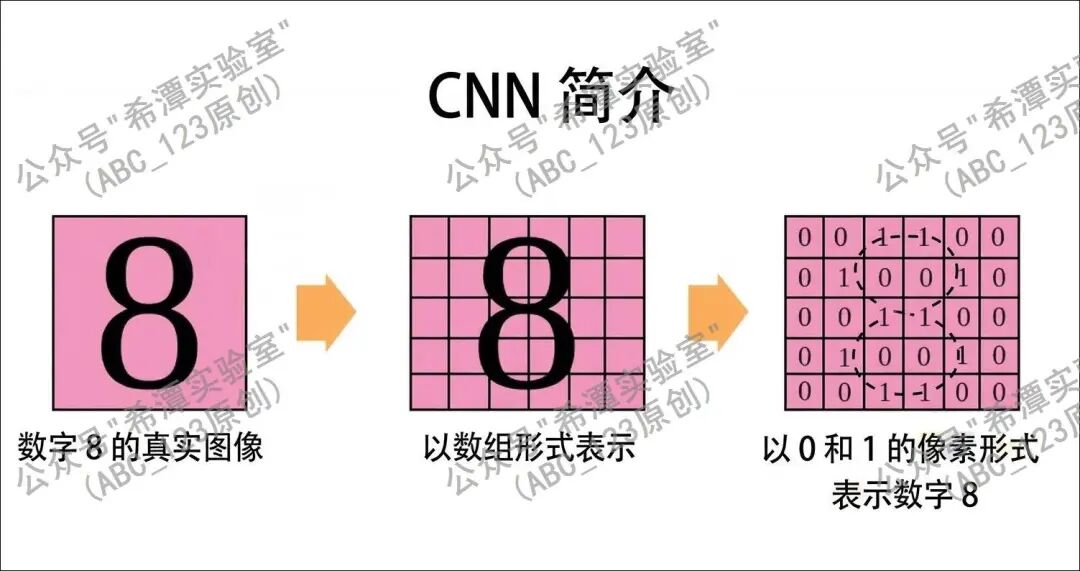

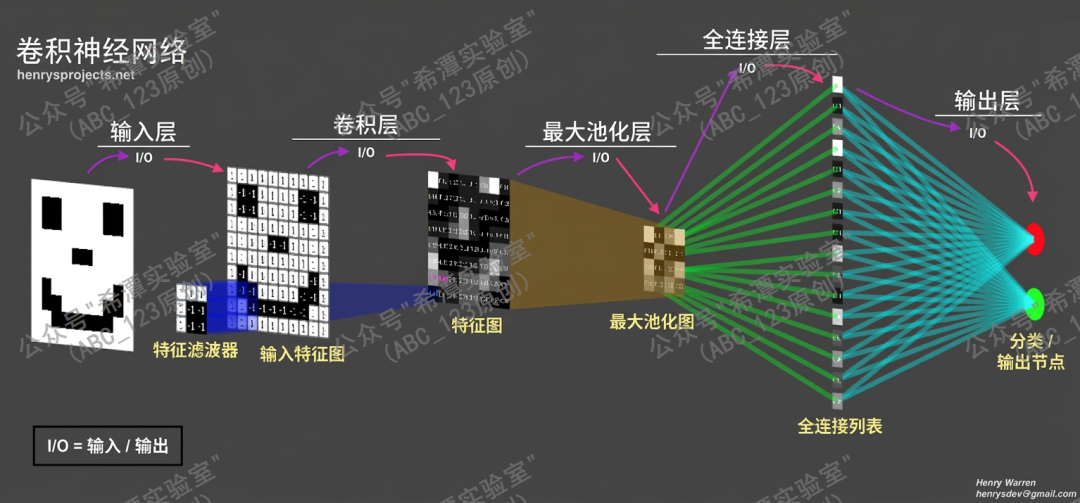

卷积神经网络识别验证码/图像的流程如下，在上一篇文章做了详细讲解，这里不过多叙述。对于验证码识别，其输入层如下：

从左到右，依次是输入层、卷积层、最大池化层、全连接层、输出层。

• 识别复杂验证码测试1

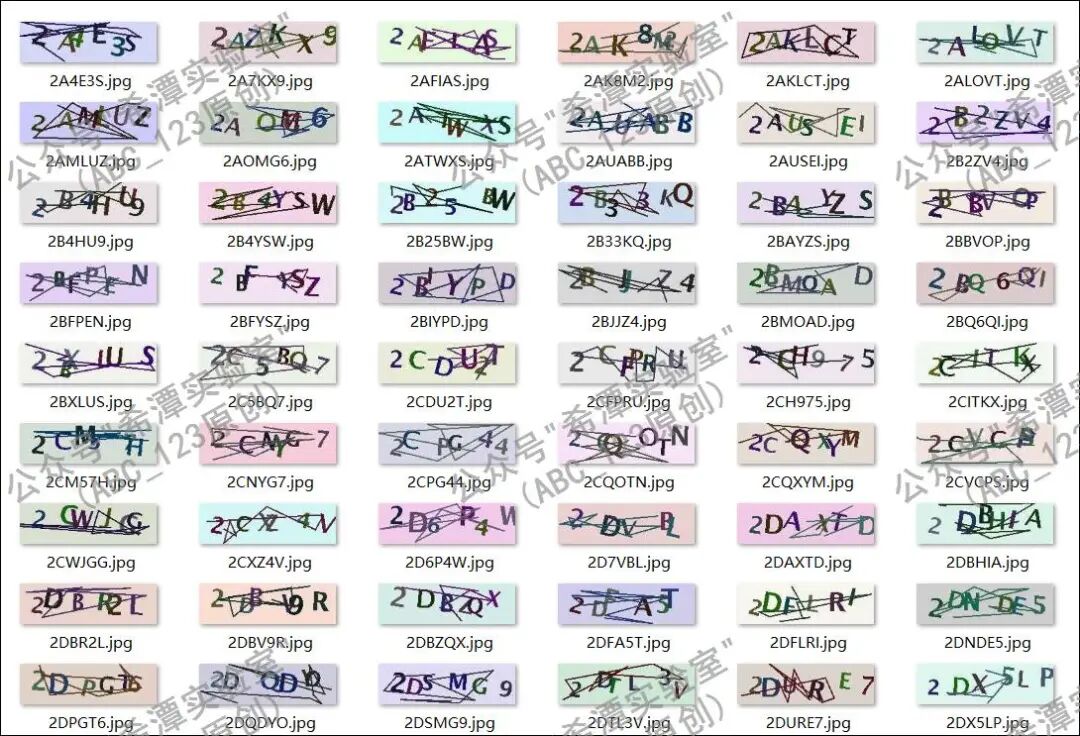

首先拿出一个复杂的验证码样本做测试，大概有几万多个验证码图片样本。从图中可以看出，该类型验证码加入了数字+大写字母、字符旋转、字符大小变换、字符黏连、大量的干扰线、随机背景颜色、字符颜色变换等，如果通过编程算法来识别，难度非常大。接下来我们看一下卷积神经网络算法的识别效果。

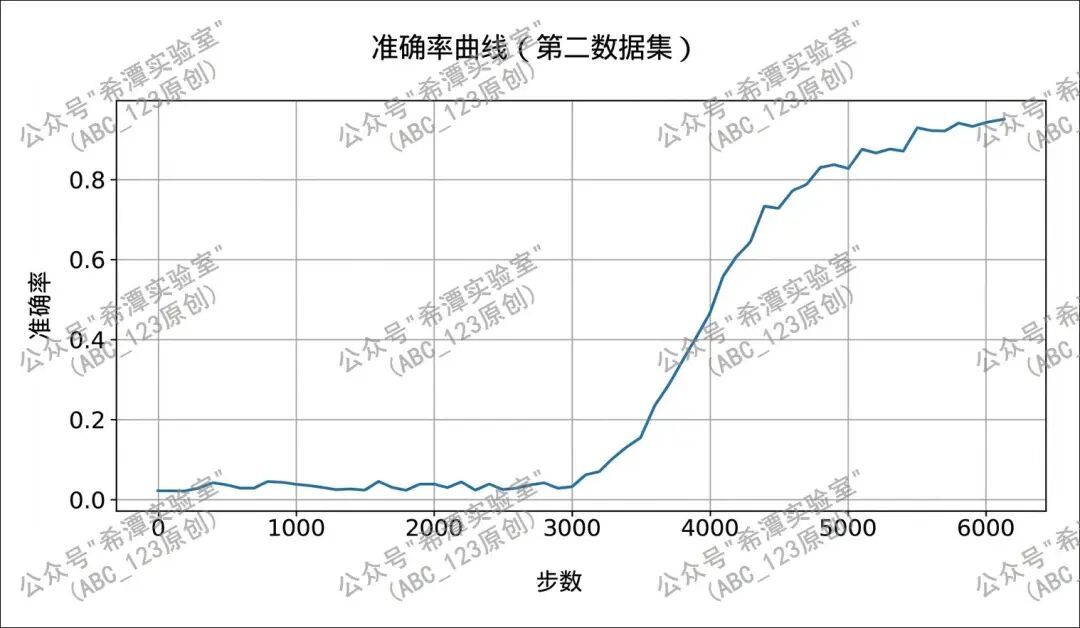

如下图所示，在经过10分钟零几秒的时间计算，验证码识别率就达到了95%，比我们自己研究验证码识别算法效率要高的太多了。将程序训练过程中生成的数据制作成Accuracy–Step 曲线图，通过观察分析可以看出：

1.  当 Step 在 0–3000 步区间时：准确率基本处于极低水平，≈0.02 - 0.04，说明模型尚未有效学习或学习率过低。

2.  当 Step ≈3500 步开始：准确率出现明显跳跃式提升。

3.  当 Step 在 4000–5000区间时：准确率快速攀升，从 0.2 → 0.6 → 0.85。

4.  当 Step 在 5000 之后：准确率趋近于收敛，最终稳定在 ≈0.95 左右。

• 识别企鹅验证码测试2

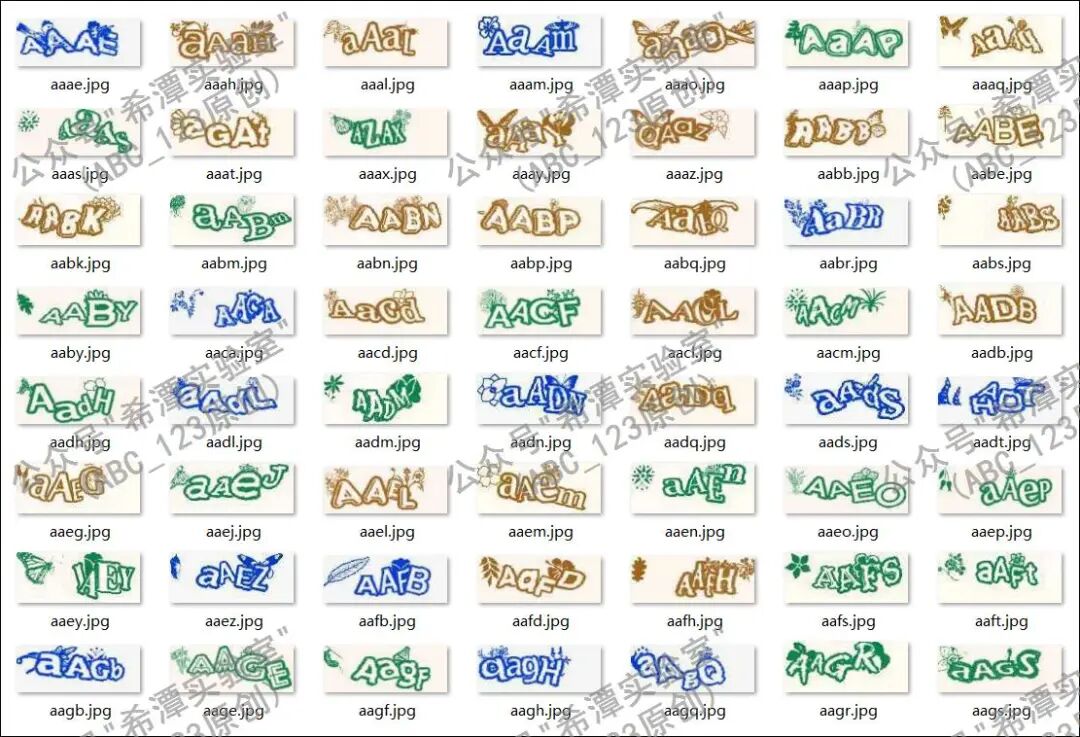

这是企鹅曾经使用过的验证码，这个验证码就很复杂了，最难的是加入了字体的扭曲。当然最复杂扭曲的是谷歌搜索引擎曾经使用的验证码，那个验证码太强了。对于这种带有扭曲的验证码，如果我们自己编写算法来识别非常困难。此外此套验证码加入了干扰图像（比干扰线更难）、颜色变换、字符的空心、字符的粗细变化，字符粘连等。

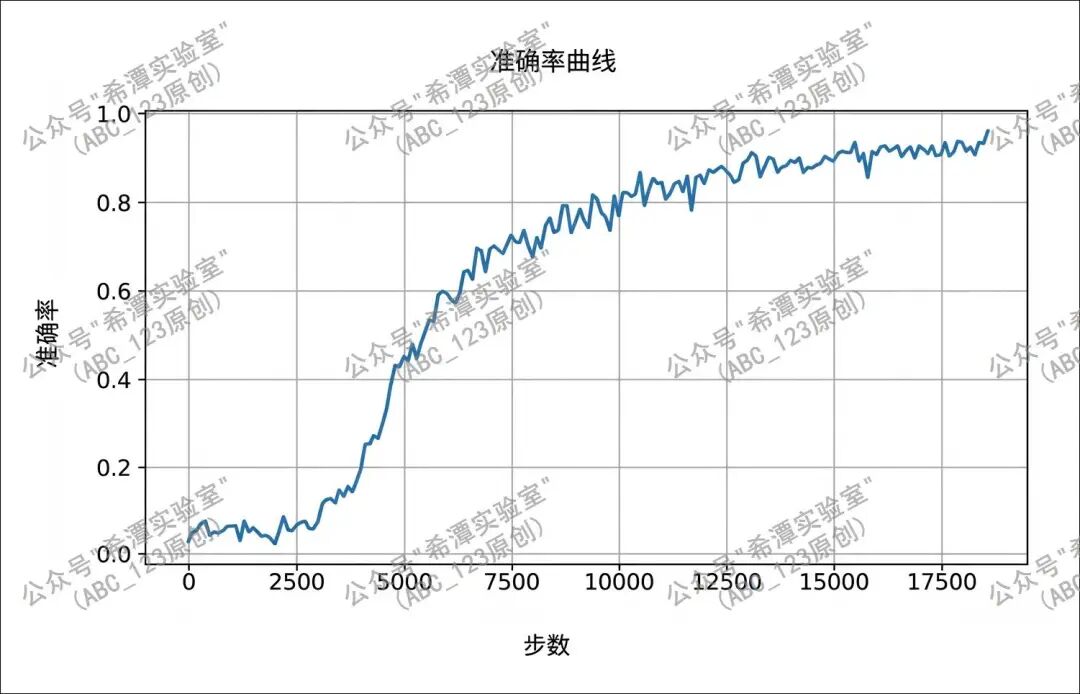

最后TensorFlow 2.x 仅花了32分钟零几秒的时间，识别率就达到了95%，太强了。接下来生成Accuracy 随 Step 变化的曲线图，从图中可以看出：

1.  当step 小于3000 时，验证码识别的准确率几乎徘徊在极低值，说明模型尚未有效进行机器学习。

2.  当step 在 3000 - 6000 时，准确率开始出现明显跃升。

3.  当step 在 6000–10000 时，曲线图进入平稳提升区间，模型逐渐趋近收敛状态。

4.  当step 在16000 之后准确率接近 0.93–0.96，接近收敛。

 Part3 总结

1.  技术总是在不断进步的，先前的验证码识别的一些编程、算法类的尝试，在CNN卷积神经网络面前，都变得意义不大。

2.  对于图像验证码的识别，TensorFlow2.x + 卷积神经网络CNN 就足够用了；而对于滑块验证码的识别，我们下期在做探讨。

3.  大家有好的建议，欢迎给我留言。为了便于技术交流，现已建立微信群"希水涵-信安技术交流群"，欢迎您的加入。
