3 系统设计

系统设计是系统开发之前需要做的总体设计，这里主要从系统的架构设计，后台的包括架构设计以及前台页面结构设计，模块设计等进行阐述.

3.1 数据集设计

在构建基于机器学习的眼底图像糖尿病视网膜病变诊断系统时，数据集的设计是至关重要的一环。为了确保系统的准确性和鲁棒性，我们精心设计了数据集，并进行了详细的标注工作。

3.1.1数据收集

我们广泛收集了糖尿病视网膜病变的图片。这些图片涵盖了不同的角度、光照条件和背景环境，以确保数据集具有丰富的多样性和代表性。通过收集这些多样化的图片，我们能够模拟出实际应用中可能遇到的各种情况，从而提高系统的泛化能力。

3.1.2图像标注

为了训练YOLO目标检测模型，我们需要对收集的图片进行详细的标注。我们采用了专业的图像标注工具，如LabelImg，来进行这一工作。LabelImg是一款开源的图像标注工具，它提供了直观易用的界面，使得标注过程变得高效且准确。

在数据标注过程中，我们为每张图片中的糖尿病视网膜病变区域绘制了边界框，并指定了相应的标注。这些标注信息会被保存为符合YOLO格式的标注文件，如.txt或.xml文件。标注文件中包含了病害边界框的坐标信息，这些信息是后续模型训练所必需的。

对于每张图片，我们会在LabelImg工具中手动绘制一个或多个边界框来包围病害区域并保存标注信息。YOLO模型在训练过程中会利用这些标注信息来学习病害的特征。

通过细致的标注工作，我们确保了数据集的准确性和完整性，为后续的模型训练提供了有力的支持。同时，这也为系统的实际应用打下了坚实的基础，使得系统能够准确识别出不同角度、光照和背景下的糖尿病视网膜病变。这种严谨的数据标注流程不仅提高了模型的泛化能力，还为智能糖尿病视网膜病变识别系统的高效运行提供了保障。图像标注前如图3-1所示，标注后如图3-2所示。

图3-1 标注前的图

图3-2 标注后的图

3.1.3数据预处理

在训练过程中，数据预处理是一个关键步骤。本系统在 Ultralytics YOLO 框架内部自动完成了以下数据预处理操作：

数据集加载：使用 data.yaml 文件加载数据集。data.yaml 文件定义了训练和验证数据集的路径、类别数量等信息。

图像读取：从指定路径读取图像文件，确保图像格式为 (height, width, channels)，数据类型为 uint8，范围是 [0, 255]。

图像大小调整：将所有图像调整为统一的大小（如 640x640），以适应模型的输入要求。

归一化：将像素值归一化到 [0, 1] 范围内，这有助于加速训练过程并提高模型的收敛速度。

数据增强：应用数据增强技术，如随机裁剪、翻转、颜色抖动等，以增加数据的多样性，提高模型的泛化能力。

标签处理：将类别标签和边界框坐标转换为模型所需的格式。边界框坐标通常会被归一化到 [0, 1] 范围内。

4 模型预测

4.1 YOLO11 算法

YOLO11 作为 YOLO 系列算法的最新版本，展现出诸多优势。其核心在于通过创新的网络架构以及优化的特征提取与目标检测机制，实现了更高的检测精度。例如，它可能在特征金字塔网络（FPN）等结构上进行了改进，能够更好地融合不同尺度的特征信息，从而精准地捕捉糖尿病视网膜病变在图像中的细节特征。同时，在算法的计算优化方面下了功夫，减少了不必要的计算开销，使得推理速度更快，能满足实时糖尿病视网膜病变识别的需求，比如在处理视频流中的糖尿病视网膜病变时，可以快速给出检测结果。

4.2 模型构建与评估

4.2.1模型构建

采用 Ultralytics YOLO11 模型进行物体检测任务，利用深度学习技术对图像中的物体进行识别和定位。它通过加载预定义的模型配置文件（yolo11.yaml）和数据集配置文件（data.yaml），设置了一系列训练参数（如图像大小、训练轮数、批量大小等），并调用 model.train() 方法启动训练过程。训练完成后，模型权重和日志被保存到指定目录，便于后续评估和测试。具体训练步骤如下：

模型初始化与数据加载。首先通过指定 YOLO 模型的配置文件路径（yolo11.yaml）来初始化模型。这个 YAML 文件定义了模型的架构，包括骨干网络和头部的详细配置。然后，使用 data.yaml 文件加载训练数据集，该文件指定了训练和验证数据集的路径、类别数量等信息。这些步骤确保了模型和数据集的正确加载，为后续的训练过程奠定了基础。

训练参数设置与开始训练。设置了一系列训练参数，如图像大小（imgsz=640）、训练轮数（epochs=200）、批量大小（batch=16）、优化器（optimizer='SGD'）等。这些参数决定了训练过程的具体细节，如训练的速度、精度和资源消耗。设置完成后，调用 model.train() 方法开始训练过程。在训练过程中，模型会根据训练数据进行多次迭代，每次迭代都会更新模型的权重以最小化损失函数，从而提高模型的性能。

训练结果保存与评估。训练完成后，模型的权重和训练日志会被自动保存到指定的目录（如 runs/train/exp）。这些文件可以用于后续的模型评估和测试，确保训练结果的可复现性和可验证性。此外，训练过程中还会定期输出训练日志，包括损失值、准确率等指标，帮助用户监控训练进度和模型性能。通过这些步骤，用户可以全面了解训练过程的细节，并根据需要调整训练策略以优化模型性能。

4.2.2模型评估

从训练损失和验证损失的整体趋势来看，模型在训练过程中是有效的，各项损失函数均呈现下降趋势，表明模型在不断学习和优化。

泛化能力：验证损失相较于训练损失波动较大，且在部分损失上（如box_loss）验证损失高于训练损失，这可能表明模型的泛化能力还有待提高，存在一定程度的过拟合现象。

稳定性：验证损失的波动较大，说明模型在验证集上的表现不够稳定，可能需要进一步调整训练策略，如增加数据增强、调整正则化参数等，以提高模型的稳定性和泛化能力。

召回率（Recall）曲线：召回率曲线同样在训练初期波动较大，随后逐渐上升并趋于稳定。召回率的提升表明模型能够识别出更多的正例，但在某些阶段仍然存在漏检的情况。

平均精度（mAP50）曲线：mAP50曲线显示了模型在IoU阈值为0.50时的平均精度表现。曲线整体呈上升趋势，说明模型在该指标上的性能逐渐提升，但过程中也存在波动。

平均精度（mAP50-95）曲线：mAP50-95曲线综合考虑了多个IoU阈值下的平均精度，其波动相对较大，但总体趋势也是上升的。这表明模型在不同IoU阈值下的性能表现存在差异，且在训练过程中不断优化。

基于机器学习的眼底图像糖尿病视网膜病变诊断系统所做实验均在Pycharm中搭建的YOLO11 模型深度学习框架下进行的，具体的实验环境如表4-1所示。

实验环境	具体配置
操作系统	Windows 10
内存	16 GB
CPU	Intel (R) Core (TM) i7-9750H CPU @ 2.60GHz 2.59GHz
编程语言	Python 4.10
目标检测技术	Ultralytics YOLO11 模型
图像处理库	OpenCV
数据集	眼底图像数据集

实验的主要内容包括：

数据预处理：对收集到的眼底图像数据进行预处理，包括图像增强、归一化、裁剪和标注等，以提高模型的训练效率和准确性。

模型构建：采用 Ultralytics YOLO11 模型进行物体检测任务，利用深度学习技术对图像中的糖尿病视网膜病变进行识别和定位。通过加载预定义的模型配置文件（yolo11.yaml）和数据集配置文件（data.yaml），设置一系列训练参数（如图像大小、训练轮数、批量大小等），并调用 model.train() 方法启动训练过程。

模型训练：在配置好的实验环境下，使用处理后的数据训练 YOLO11 模型。训练过程中，将对模型的关键参数进行调整，以优化模型性能。

模型评估与优化：训练完成后，对模型进行评估，使用验证数据集测试模型的预测准确性。根据评估结果，进一步调整模型参数，进行模型优化，以提高预测效果。

结果分析：分析模型的预测结果，与实际的糖尿病视网膜病变数据进行对比，评估模型的预测性能，并探讨模型在实际应用中的潜力和限制。

通过这一系列的实验步骤，旨在构建一个能够有效识别和定位眼底图像中糖尿病视网膜病变的 YOLO11 模型，为早期诊断和治疗提供科学依据。

4.3.2 配置训练参数

学习率：学习率设定为 0.001，Ultralytics YOLO 框架使用的学习率是经过多次实验验证的，能够使模型参数以较为合适的速度向最优值靠近。学习率在模型训练过程中起着关键作用，它决定了每次迭代时模型参数更新的步长。如果学习率过大，可能会导致模型无法收敛甚至发散，使得训练过程不稳定；而学习率过小，则会使模型收敛速度过慢，训练时间大幅增加。

批次大小：将批次大小设置为 16（batch=16）。批次大小决定了每次送入模型进行训练的数据样本数量。较大的批次大小可以利用更多的数据并行计算优势，在一定程度上提高训练效率，但同时也对硬件资源（如 GPU 内存）有更高要求。选择 16 这个适中的批次大小，既能保证模型在每次迭代中接触到足够多的不同样本以学习其共性和差异，又不会因数据量过大而超出硬件处理能力。

训练轮数：确定训练轮数为 200 轮（epochs=200）。训练轮数表示整个训练数据集被完整遍历的次数，足够的训练轮数能让模型充分学习到数据中的特征模式。过少的轮数可能导致模型欠拟合，无法准确识别各种糖尿病视网膜病变；而过多轮数则可能引发过拟合，使模型在训练集上表现很好，但在实际测试的新数据上性能下降。经过实验与验证，200 轮训练能让基于 YOLO11 的糖尿病视网膜病变识别模型达到较好的泛化能力与检测精度的平衡。

4.3.3 模型分析

归一化的混淆矩阵用于评估一个分类模型的性能，特别是针对糖尿病视网膜病变（Diabetic Retinopathy, DR）的检测。混淆矩阵显示了模型预测结果与实际标签之间的关系，归一化处理使得每个类别的值之和为1，便于比较各类别之间的准确度。

高准确度：模型在识别 No_DR 类别上表现非常好，准确度高达 98%。

混淆问题：在 mild、moderate、proliferate_DR 和 severe 类别之间存在一定的混淆，特别是 proliferate_DR 和 background 类别之间的混淆较为严重。

改进方向：需要进一步优化模型，特别是在区分 mild、moderate、proliferate_DR 和 severe 类别上。可能需要更多的训练数据或更复杂的模型结构来提高这些类别的区分能力。

数据质量：确保训练数据的质量和多样性，特别是对于难以区分的类别，可能需要更多的标注样本来帮助模型学习。

后处理策略：可以考虑引入后处理策略，如阈值调整或集成学习方法，以进一步提高模型的整体性能。

正确预测：对角线单元格中的数值表示模型正确预测的样本数量。可以看到，每个类别都有一定数量的正确预测，但数量和比例各不相同。

错误预测：非对角线单元格中的数值表示模型错误预测的样本数量。例如，mild类别有较多样本被错误预测为background，这可能表明模型在区分mild和background类别时存在一定困难。

模型性能：整体来看，模型在某些类别上的预测效果较好（如No_DR和mild类别），但在其他类别上存在较多的错误预测（如moderate、proliferate_DR和severe类别）。

F1-Confidence曲线图，用于展示不同置信度阈值下模型的F1分数表现。F1分数是精确率（precision）和召回率（recall）的调和平均数，是一个综合考虑了模型精确性和完整性的性能指标。图中展示了不同类别（No_DR、mild、moderate、proliferate_DR、severe）以及所有类别平均的F1分数随置信度变化的曲线。

最佳置信度阈值：所有类别的平均F1分数在置信度为0.285时达到最高值0.68，这是模型整体性能最优的置信度阈值。

类别间差异：不同类别的F1分数随置信度的变化趋势不同，表明模型对不同类别的识别能力存在差异。特别是对severe类别的识别效果相对较差。

模型优化方向：可以考虑针对severe类别进行模型优化，如增加训练数据、调整模型结构或使用数据增强技术，以提高该类别的识别准确率。

置信度调整：根据实际应用需求，可以调整置信度阈值以平衡精确率和召回率。例如，如果更关注召回率，可以适当降低置信度阈值；如果更关注精确率，则可以适当提高置信度阈值。

综合评估：F1-Confidence曲线图提供了一个直观的方式来评估模型在不同置信度下的性能表现，有助于选择最佳的置信度阈值以优化模型的实际应用效果。

整体性能指标：所有类别合并的平均精度（mAP@0.5）为0.737，这是一个综合指标，反映了模型在整体上的检测性能。该值越高，说明模型在各个类别上的综合表现越好。

5 系统分析

5.1可行性分析

在着手开发基于机器学习的眼底图像糖尿病视网膜病变诊断系统之前，进行可行性分析是至关重要的。可行性分析旨在评估项目的可行性，包括技术可行性、经济可行性和操作可行性。

5.1.1技术可行性

技术可行性主要考察项目在技术上是否可以实现。对于基于机器学习的眼底图像糖尿病视网膜病变诊断系统，技术可行性分析需要考虑以下几个方面：

YOLO11算法作为当前先进的目标检测算法，其实现需要一定的技术储备。然而，由于YOLO11算法的开源性和丰富的文档资源，使得其在技术上是可行的。同时，Python作为一种高级编程语言，具有强大的数据处理和算法实现能力，为YOLO11算法的实现提供了有力的支持。系统的实时性要求较高的计算能力和图像处理速度。现代计算机硬件的快速发展，特别是GPU的普及，为系统提供了足够的计算资源。因此，在硬件方面，系统的实现也是可行的。Python作为一种广泛使用的编程语言，拥有丰富的库和工具，如OpenCV、PyQt5等，这些库和工具为系统的开发提供了极大的便利。此外，Python的跨平台性也使得系统可以在多种操作系统上运行，提高了系统的适用性。

5.1.2经济可行性

经济可行性主要考察项目的成本效益。对于基于机器学习的眼底图像糖尿病视网膜病变诊断系统，经济可行性分析需要考虑以下几个方面：系统的开发成本包括人力成本、硬件成本和软件成本。由于Python的开源性和丰富的文档资源，可以大大降低软件成本。同时，现代计算机硬件的价格也相对较低，使得硬件成本在可接受范围内。因此，从开发成本来看，系统的实现是经济可行的。系统的运营维护成本包括人员培训、系统更新和故障处理等方面。由于Python的易学性和丰富的文档资源，可以大大降低人员培训成本。此外，系统的模块化设计和可扩展性也使得系统更新和故障处理变得更加容易和高效。因此，从运营维护成本来看，系统的实现也是经济可行的。

5.1.3操作可行性

操作可行性主要考察项目是否易于操作和使用。对于基于机器学习的眼底图像糖尿病视网膜病变诊断系统，操作可行性分析需要考虑以下几个方面：

系统的界面设计需要简洁明了，易于用户理解和操作。通过合理的布局和控件选择，可以使得系统更加易于使用。系统的实时性要求系统能够在糖尿病视网膜病变出现后迅速给出识别结果。通过优化算法和硬件加速等手段，可以使得系统满足实时性要求。系统的可扩展性要求系统能够方便地添加新的眼底图像糖尿病视网膜病变识别和展示功能。通过模块化设计和灵活的API接口，可以使得系统更加易于扩展和升级。

基于机器学习的眼底图像糖尿病视网膜病变诊断系统在技术、经济和操作方面都是可行的。因此，我们可以着手进行系统的设计和开发。

5.2功能需求分析

图像处理能力：系统需能够加载、显示和处理眼底图像。这包括对图像进行预处理，如大小调整、增强和归一化，以适应模型输入的要求。

病变检测：系统应集成一个或多个机器学习模型，用于自动分析眼底图像并检测糖尿病视网膜病变的迹象。

结果展示：系统应提供一种方式来展示检测结果，包括在图像上标注病变区域，并提供病变类型和置信度的详细信息。

用户交互：系统应有一个用户友好的界面，允许用户轻松上传图像、启动检测过程，并查看结果

5.3主要流程分析

眼底图像糖尿病视网膜病变识别算法研究的核心在于通过摄像头实时捕获糖尿病视网膜病变的图像信息，并利用先进的图像处理技术和机器学习算法进行精准识别。从系统流程的角度来看，这一过程可以细致划分为几个关键步骤。

系统首先启动摄像头并实时捕获道路图像帧。这些图像帧会经过预处理阶段，包括灰度化、滤波降噪等步骤，以消除不必要的干扰信息，提高后续病害识别的准确性。预处理后的图像帧将被送入病害检测模块，利用OpenCV等图像处理库的功能，通过边缘检测、阈值分割等技术手段，从图像中准确提取出糖尿病视网膜病变区域。

在提取出病害区域后，系统会进一步对病害进行特征提取。这些特征可能包括病害区域的轮廓、面积、周长以及形状等，它们能够全面反映病害的几何和形态信息。系统会将提取的特征输入到预先训练好的机器学习模型中，进行病害分类识别。这一步骤利用了YOLO11等先进的机器学习算法，能够实现对多种糖尿病视网膜病变类型的快速、准确识别。

识别结果会以图形化或文字形式展示给用户，从而完成整个病害识别流程。这种基于图像处理和机器学习的眼底图像糖尿病视网膜病变识别算法，不仅能够高效地检测和识别糖尿病视网膜病变，还能为糖尿病视网膜病变研究提供科学依据，具有广泛的应用前景。

5.4 系统实现

本系统实现了一个基于机器学习的眼底图像糖尿病视网膜病变诊断系统，能够处理静态图像、视频和实时摄像头图像。系统通过应用训练好的YOLO模型，自动检测图像中的病变区域，并在图像上进行可视化标注。对于视频和摄像头捕获的图像，系统能够进行实时分析和动态检测，为医生提供辅助诊断信息，帮助患者及时了解自身状况。此系统的设计旨在提高病变检测的效率和准确性，为糖尿病视网膜病变的早期发现和治疗提供技术支持。

5.4.1图片病变预测实现

图片的病变预测过程

图像读取与预处理：系统首先读取指定路径的图像文件，并对其进行预处理，包括调整图像大小、归一化等，以满足模型的输入要求。

应用机器学习模型进行预测：预处理后的图像被输入到训练好的YOLO模型中。模型分析图像内容，识别出糖尿病视网膜病变的迹象，如黄斑水肿或微动脉瘤。

结果可视化与保存：系统在原始图像上标注检测到的病变区域，生成带有诊断信息的图像，并将结果保存到指定目录，供进一步分析和记录。

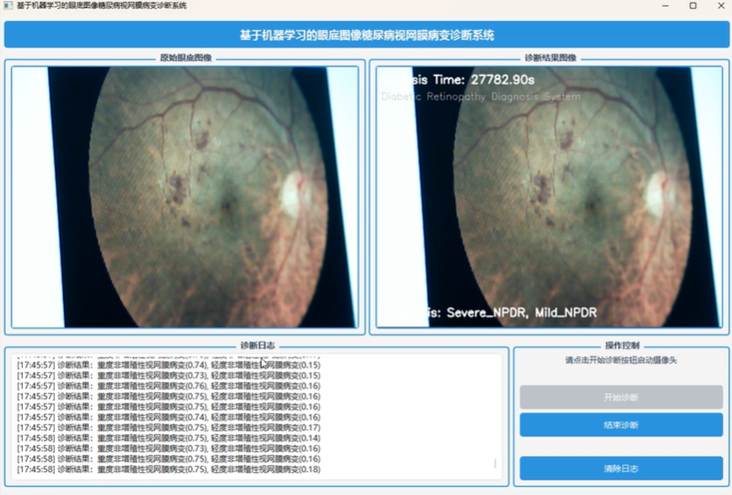

图5-1 糖尿病视网膜病变图片辨识演示图

5.4.2 视频病变预测实现

视频帧读取与预处理：系统逐帧读取视频文件，并对每一帧图像进行预处理，确保模型可以准确分析。

实时病变检测：对视频的每一帧，系统使用YOLO模型进行实时病变检测，识别并定位帧内的病变区域。

整合结果与视频保存：系统整合视频中每一帧的诊断结果，生成带有病变标注的视频文件，并保存处理后的视频，以便于后续查看和分析。

5.4.3 摄像头病变预测实现

实时图像捕获与预处理：系统从摄像头实时捕获图像，并对其进行必要的预处理，如大小调整和归一化，以适应模型输入。

动态病变检测：系统对实时捕获的每一帧图像使用YOLO模型进行动态病变检测，即时识别图像中的病变迹象。

交互式结果展示：系统在捕获的实时图像上标注病变区域，并将结果展示给用户，同时提供操作按钮以控制诊断流程

5.5本章小结

本章首先对系统开发的可行性进行了分析，然后对系统需求进行了分析，并对系统开发的主要流程操作进行了介绍。

结  论

基于机器学习的眼底图像糖尿病视网膜病变诊断系统的研究和开发，旨在提高病变检测的自动化水平和准确性，从而辅助医生进行更有效的诊断和治疗决策。

本系统采用 Ultralytics YOLO11 模型进行物体检测任务，利用深度学习技术对图像中的病变进行识别和定位。系统通过加载预定义的模型配置文件和数据集配置文件，设置了一系列训练参数，并调用 model.train() 方法启动训练过程。训练完成后，模型权重和日志被保存到指定目录，便于后续评估和测试。系统还包括数据预处理、模型训练、结果可视化和日志记录等功能，确保了模型训练过程的高效性和准确性。

本文从训练损失和验证损失的整体趋势来看，模型在训练过程中是有效的，各项损失函数均呈现下降趋势，表明模型在不断学习和优化。泛化能力方面，验证损失相较于训练损失波动较大，且在部分损失上验证损失高于训练损失，这可能表明模型的泛化能力还有待提高，存在一定程度的拟合现象。稳定性方面，验证损失的波动较大，说明模型在验证集上的表现不够稳定，可能需要进一步调整训练策略，如增加数据增强、调整正则化参数等，以提高模型的稳定性和泛化能力。精度曲线表明模型在不断学习过程中，对正例的预测能力逐渐增强，但仍存在一定的误判情况。这些分析为模型的进一步优化提供了方向。

系统具备图像处理能力，能够加载、显示和处理眼底图像，包括对图像进行预处理，如大小调整、增强和归一化，以适应模型输入的要求。病变检测功能集成一个或多个机器学习模型，用于自动分析眼底图像并检测糖尿病视网膜病变的迹象。结果展示功能提供一种方式来展示检测结果，包括在图像上标注病变区域，并提供病变类型和置信度的详细信息。用户交互功能确保系统有一个用户友好的界面，允许用户轻松上传图像、启动检测过程，并查看结果。这些功能的实现使得系统能够有效地辅助医生进行糖尿病视网膜病变的诊断，提高诊断的效率和准确性。
