【机器学习基础】系列博客为参考周志华老师的《机器学习》一书，自己所做的读书笔记。

1.理解超平面

1.1.二维平面

超平面是支持向量机中非常重要的一个概念，再介绍超平面之前，我们来介绍下常见的二维平面的一些性质。

👉在三维x-y-z坐标系中，可以将平面定义为一个方程的集：

$$ax+by+cz+d=0$$

其中$a,b,c,d$是实数，使得$a,b,c$不全为0。平面的法向量为$(a,b,c)$。

👉由一点和一个法向量决定的平面：

对于一点$P_0=(x_0,y_0,z_0)$和一个向量$\vec{n}=(a,b,c)$，平面方程为：

$$ax+by+cz=a{x}_0+b{y}_0+c{z}_0$$

这是穿过点$P_0$并垂直于向量$\vec{n}$的平面。

👉通过三点的平面：

穿过三点$P_1=(x_1,y_1,z_1),P_2=(x_2,y_2,z_2),P_3=(x_3,y_3,z_3)$的平面的方程可以表述为如下行列式：

$$\left|\begin{array}{ccc}x-x_1& y-y_1& z-z_1\\ x_2-x_1& y_2-y_1& z_2-z_1\\ x_3-x_1& y_3-y_1& z_3-z_1\end{array}\right|=0$$

👉一点到平面的距离：

对于一点$P_1=(x_1,y_1,z_1)$和一个平面$ax+by+cz+d=0$，从点$P_1$到平面的距离是：

$$D=\frac{\mid a{x}_1+b{y}_1+c{z}_1+d\mid }{\sqrt{a^2+b^2+c^2}}$$

👉判定两个平面平行：

设两平面$\alpha ,\beta$的方程分别为：

$$\alpha :A_{1}x+B_{1}y+C_{1}z+D_1=0$$

$$\beta :A_{2}x+B_{2}y+C_{2}z+D_2=0$$

其法向量分别为 n 1 ⃗ = { A 1 , B 1 , C 1 } \vec {n_1}=\{ A_1,B_1,C_1 \} n1​ ​={A1​,B1​,C1​}和 n 2 ⃗ = { A 2 , B 2 , C 2 } \vec {n_2}=\{ A_2,B_2,C_2 \} n2​ ​={A2​,B2​,C2​}。两平面平行的充要条件：

$$\overrightarrow{n_1}//\overrightarrow{n_2}$$

即：

$$\overrightarrow{n_1}=\lambda \overrightarrow{n_2}$$

用分量来表示为：

$$A_1=\lambda A_2,B_1=\lambda B_2,C_1=\lambda C_2$$

亦即：

$$\frac{A_1}{A_2}=\frac{B_1}{B_2}=\frac{C_1}{C_2}=\lambda$$

👉两平行平面之间的距离：

假设两平行平面分别为（系数化为一样）：

$$\alpha :ax+by+cz+d_1=0$$

$$\beta :ax+by+cz+d_2=0$$

则两平面之间的距离为：

$$\frac{\mid d_1-d_2\mid }{\sqrt{a^2+b^2+c^2}}$$

1.2.超平面

在数学中，超平面（hyperplane）是n维欧氏空间中，余维度为1的子空间。即超平面是n维空间中的n-1维的子空间。它是平面中的直线、空间中的平面之推广。

设F为域（为初等起见，可考虑$F=\mathbb{R}$）。n维空间$F^n$中的超平面是由方程：

$$a_1{x}_1+......+a_n{x}_n=b$$

定义的子集，其中$a_1,...,a_n\in F$是不全为零的常数。

1.1部分中二维平面的性质也可推广到超平面。

2.间隔与支持向量

给定训练样本集 D = { ( x 1 , y 1 ) , ( x 2 , y 2 ) , . . . , ( x m , y m ) } , y i ∈ { − 1 , + 1 } D=\{ (\mathbf x_1,y_1),(\mathbf x_2,y_2),...,(\mathbf x_m,y_m) \},y_i \in \{ -1,+1 \} D={(x1​,y1​),(x2​,y2​),...,(xm​,ym​)},yi​∈{−1,+1}，分类学习最基本的想法就是基于训练集$D$在样本空间中找到一个划分超平面，将不同类别的样本分开。但能将训练样本分开的划分超平面可能有很多，如下图所示，我们应该努力去找到哪一个呢？

直观上看，应该去找位于两类训练样本“正中间”的划分超平面，即上图中加粗的那个，因为该划分超平面对训练样本局部扰动的“容忍”性最好。例如，由于训练集的局限性或噪声的因素，训练集外的样本可能比上图中的训练样本更接近两个类的分隔界，这将使许多划分超平面出现错误，而加粗的超平面受影响最小。换言之，这个划分超平面所产生的分类结果是最鲁棒的，对未见示例的泛化能力最强。

在样本空间中，划分超平面可通过如下线性方程来描述：

$${\mathbf{w}}^T\mathbf{x}+b=0$$

其中$\mathbf{w}=(w_1;w_2;...;w_d)$为法向量，决定了超平面的方向；b为位移项，决定了超平面与原点之间的距离。显然，划分超平面可被法向量$\mathbf{w}$和位移b确定，我们将其记为$(\mathbf{w},b)$。样本空间中任意点$\mathbf{x}$到超平面$(\mathbf{w},b)$的距离可写为：

$$r=\frac{\mid {\mathbf{w}}^T\mathbf{x}+b\mid }{\Vert \mathbf{w}\Vert }$$

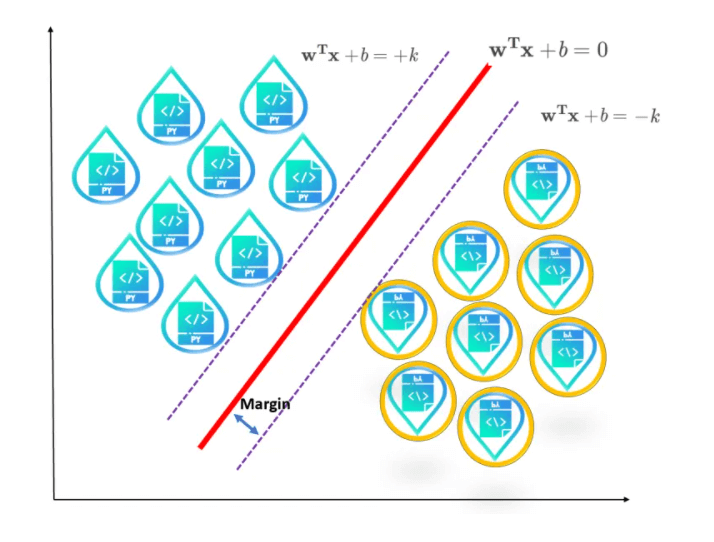

假设如下红色所示超平面$(\mathbf{w},b)$能将训练样本正确分类，即对于$({\mathbf{x}}_i,y_i)\in D$，若$y_i=+1$，则有${\mathbf{w}}^T{\mathbf{x}}_i+b>0$；若$y_i=-1$，则有${\mathbf{w}}^T{\mathbf{x}}_i+b<0$。

此外还有两个虚线所示的超平面与红色超平面平行，且可以做到刚好分类成功。因此分类器可以进一步描述为：

$$\{\begin{array}{c}{\mathbf{w}}^T{\mathbf{x}}_i+b⩾+k,y_i=+1\\ {\mathbf{w}}^T{\mathbf{x}}_i+b⩽-k,y_i=-1\end{array}\text{\hspace{1em}(1)}$$

如上图所示，距离红色超平面最近的这几个训练样本点使式(1)的等号成立，它们被称为 “支持向量”(support vector)。

之所以将样本称之为向量，是因为每个样本都对应一个特征向量。

两个异类支持向量到红色超平面的距离之和为（即两个虚线所示超平面之间的距离）：

$$\gamma =\frac{2k}{\Vert \mathbf{w}\Vert }$$

它被称为 “间隔”(margin)。

若超平面$({\mathbf{w}}^{\prime },b^{\prime })$能将训练样本正确分类，则总存在缩放变换$\xi \mathbf{w}\mapsto {\mathbf{w}}^{\prime }$和$\xi b\mapsto b^{\prime }$使式(1)成立。因此，式(1)我们可以简化为：

$$\{\begin{array}{c}{\mathbf{w}}^T{\mathbf{x}}_i+b⩾+1,y_i=+1\\ {\mathbf{w}}^T{\mathbf{x}}_i+b⩽-1,y_i=-1\end{array}\text{\hspace{1em}(2)}$$

对应的间隔为：

$$\gamma =\frac{2}{\Vert \mathbf{w}\Vert }$$

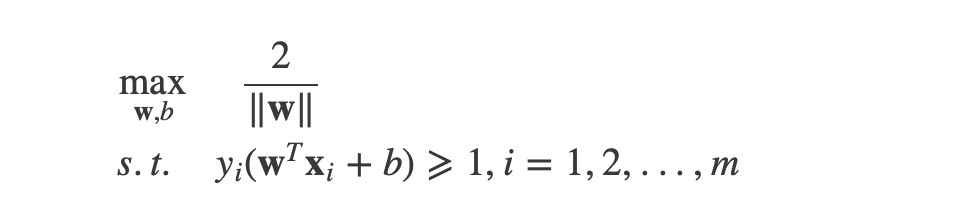

欲找到具有 “最大间隔”(maximum margin) 的划分超平面，也就是要找到能满足式(2)中约束的参数$\mathbf{w}$和$b$，使得$\gamma$最大，即：

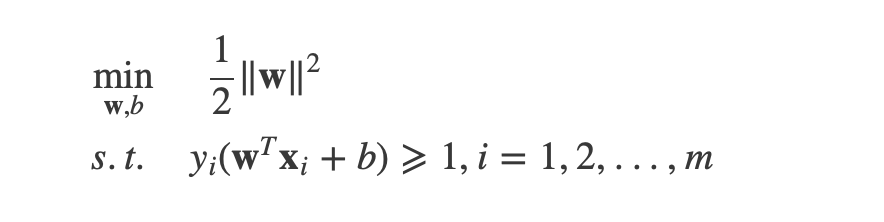

上式等价于：

这就是 支持向量机(Support Vector Machine,简称SVM) 的基本型。

间隔貌似仅与$\mathbf{w}$有关，但事实上$b$通过约束隐式地影响着$\mathbf{w}$的取值，进而对间隔产生影响。

3.参考资料

1. 平面 (数学)（维基百科）
2. 超平面（维基百科）
3. 两平面平行（百度百科）
4. [機器學習首部曲] 支援向量機 SVM

---
