卷积神经网络（Convolutional Neural Network，CNN ）

CNN 被用于图像识别、语音识别等各种场合，在图像识别的比赛中，基于深度学习的方法几乎都以CNN 为基础。

1. 整体结构

CNN 和之前介绍的神经网络一样，可以像乐高积木一样通过组装层来构建。不过，CNN 中新出现了卷积层（Convolution 层）和池化层（Pooling 层）。

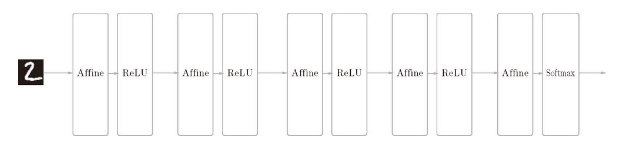

之前介绍的神经网络中，相邻层的所有神经元之间都有连接，这称为 全连接 （fully-connected）。另外，我们用 Affine 层实现了全连接层。如果使用这个 Affine 层，一个 5 层的全连接的神经网络就可以通过图 7-1 所示的网络结构来实现。

如图 7-1 所示，全连接的神经网络中，Affine 层后面跟着激活函数 ReLU 层（或者 Sigmoid 层）。这里堆叠了 4 层“Affine-ReLU”组合，然后第 5 层是 Affine 层，最后由 Softmax 层输出最终结果（概率）。

图 7-1　基于全连接层（Affine 层）的网络的例子

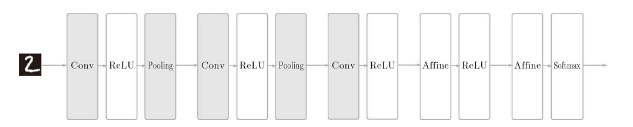

图 7-2 是 CNN 的一个例子。

图 7-2　基于 CNN 的网络的例子：新增了 Convolution 层和 Pooling 层（用灰色的方块表示）

如图 7-2 所示，CNN 中新增了 Convolution 层和 Pooling 层。CNN 的层的连接顺序是“Convolution - ReLU -（Pooling）”（Pooling 层有时会被省略）。这可以理解为之前的“Affine - ReLU”连接被替换成了“Convolution - ReLU -（Pooling）”连接。

还需要注意的是，在图 7-2 的 CNN 中，靠近输出的层中使用了之前的“Affine - ReLU”组合。此外，最后的输出层中使用了之前的“Affine - Softmax”组合。这些都是一般的 CNN 中比较常见的结构。

2. 卷积层

CNN 中出现了一些特有的术语，比如填充、步幅等。此外，各层中传递的数据是有形状的数据（比如，3 维数据），这与之前的全连接网络不同，因此刚开始学习 CNN 时可能会感到难以理解。

2.1 全连接层存在的问题

全连接层存在什么问题呢？那就是数据的形状被“忽视”了。比如，输入数据是图像时，图像通常是高、长、通道方向上的 3 维形状。但是，向全连接层输入时，需要将 3 维数据拉平为 1 维数据。实际上，前面提到的使用了 MNIST 数据集的例子中，输入图像就是 1 通道、高 28 像素、长 28 像素的（1, 28, 28）形状，但却被排成 1 列，以 784 个数据的形式输入到最开始的 Affine 层。

图像是 3 维形状，这个形状中应该含有重要的空间信息。比如，空间上邻近的像素为相似的值、RBG 的各个通道之间分别有密切的关联性、相距较远的像素之间没有什么关联等，3 维形状中可能隐藏有值得提取的本质模式。但是，因为全连接层会忽视形状，将全部的输入数据作为相同的神经元（同一维度的神经元）处理，所以无法利用与形状相关的信息。

而卷积层可以保持形状不变。当输入数据是图像时，卷积层会以 3 维数据的形式接收输入数据，并同样以 3 维数据的形式输出至下一层。因此，在 CNN 中，可以（有可能）正确理解图像等具有形状的数据。

CNN 中，有时将卷积层的输入输出数据称为 特征图 （feature map）。其中，卷积层的输入数据称为 输入特征图 （input feature map），输出数据称为 输出特征图 （output feature map）。

2.2 卷积运算

卷积层进行的处理就是卷积运算。卷积运算相当于图像处理中的“滤波器运算”。在介绍卷积运算时，我们来看一个具体的例子（图 7-3）。

图 7-3　卷积运算的例子：用“$⊛$”符号表示卷积运算

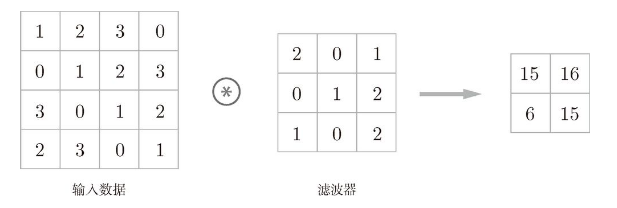

如图 7-3 所示，卷积运算对输入数据应用滤波器。在这个例子中，输入数据是有高长方向的形状的数据，滤波器也一样，有高长方向上的维度。假设用（height, width）表示数据和滤波器的形状，则在本例中，输入大小是 (4, 4)，滤波器大小是 (3, 3)，输出大小是 (2, 2)。另外，有的文献中也会用“核”这个词来表示这里所说的“滤波器”。

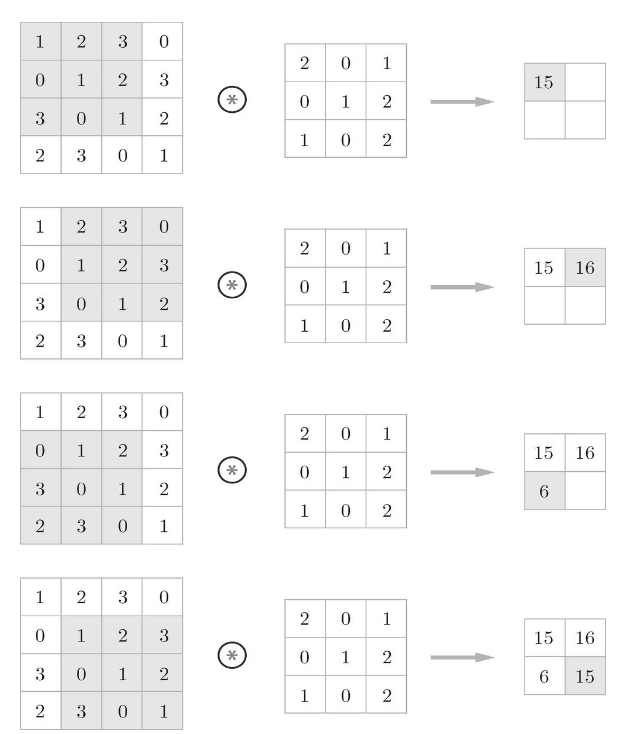

图 7-4 中展示了卷积运算的计算顺序。

图 7-4　卷积运算的计算顺序

对于输入数据，卷积运算以一定间隔滑动滤波器的窗口并应用。这里所说的窗口是指图 7-4 中灰色的 3 × 3 的部分。如图 7-4 所示，将各个位置上滤波器的元素和输入的对应元素相乘，然后再求和（有时将这个计算称为乘积累加运算 ）。然后，将这个结果保存到输出的对应位置。将这个过程在所有位置都进行一遍，就可以得到卷积运算的输出。

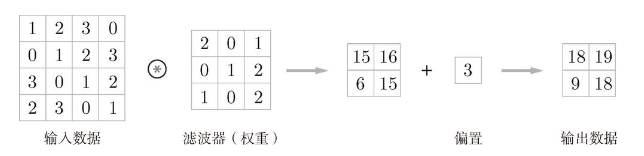

在全连接的神经网络中，除了权重参数，还存在偏置。CNN 中，滤波器的参数就对应之前的权重。并且，CNN 中也存在偏置。图 7-3 的卷积运算的例子一直展示到了应用滤波器的阶段。包含偏置的卷积运算的处理流如图 7-5 所示。

如图 7-5 所示，向应用了滤波器的数据加上了偏置。偏置通常只有 1 个（1 × 1）（本例中，相对于应用了滤波器的 4 个数据，偏置只有 1 个），这个值会被加到应用了滤波器的所有元素上。

图 7-5　卷积运算的偏置：向应用了滤波器的元素加上某个固定值（偏置）

2.3 填充

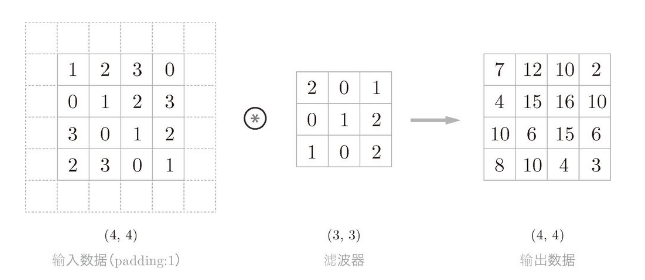

在进行卷积层的处理之前，有时要向输入数据的周围填入固定的数据（比如 0 等），这称为填充 （padding），是卷积运算中经常会用到的处理。比如，在图 7-6 的例子中，对大小为 (4, 4) 的输入数据应用了幅度为 1 的填充。“幅度为 1 的填充”是指用幅度为 1 像素的 0 填充周围。

图 7-6　卷积运算的填充处理：向输入数据的周围填入 0（图中用虚线表示填充，并省略了填充的内容“0”）

使用填充主要是为了调整输出的大小。比如，对大小为 (4, 4) 的输入数据应用 (3, 3) 的滤波器时，输出大小变为 (2, 2)，相当于输出大小比输入大小缩小了 2 个元素。这在反复进行多次卷积运算的深度网络中会成为问题。为什么呢？因为如果每次进行卷积运算都会缩小空间，那么在某个时刻输出大小就有可能变为 1，导致无法再应用卷积运算。为了避免出现这样的情况，就要使用填充。在刚才的例子中，将填充的幅度设为 1，那么相对于输入大小 (4, 4)，输出大小也保持为原来的 (4, 4)。因此，卷积运算就可以在保持空间大小不变的情况下将数据传给下一层。

2.4 步幅

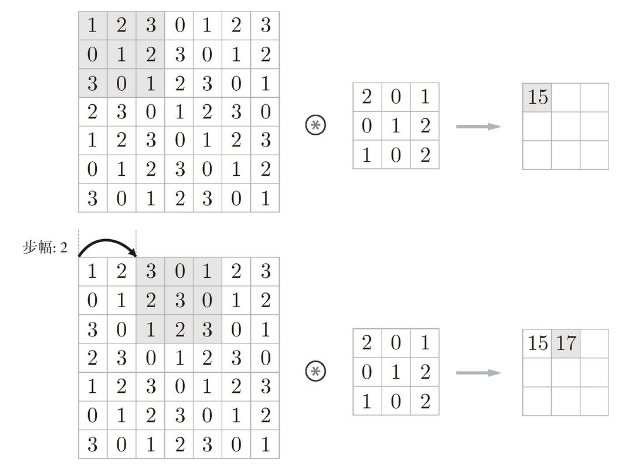

应用滤波器的位置间隔称为 步幅 （stride）。之前的例子中步幅都是 1，如果将步幅设为 2，则如图 7-7 所示，应用滤波器的窗口的间隔变为 2 个元素。

图 7-7　步幅为 2 的卷积运算的例子

在图 7-7 的例子中，对输入大小为 (7, 7) 的数据，以步幅 2 应用了滤波器。通过将步幅设为 2，输出大小变为 (3, 3)。像这样，步幅可以指定应用滤波器的间隔。

综上，增大步幅后，输出大小会变小。而增大填充后，输出大小会变大。如果将这样的关系写成算式，会如何呢？接下来，我们看一下对于填充和步幅，如何计算输出大小。

这里，假设输入大小为 (H , W )，滤波器大小为 (FH , FW )，输出大小为 (OH , OW )，填充为 P ，步幅为 S 。此时，输出大小可通过式 (7.1) 进行计算。

这里需要注意的是，虽然只要代入值就可以计算输出大小，但是所设定的值必须使式（7.1）分别可以除尽。当输出大小无法除尽时（结果是小数时），需要采取报错等对策。顺便说一下，根据深度学习的框架的不同，当值无法除尽时，有时会向最接近的整数四舍五入，不进行报错而继续运行。

2.5 3 维数据的卷积运算

之前的卷积运算的例子都是以有高、长方向的 2 维形状为对象的。但是，图像是 3 维数据，除了高、长方向之外，还需要处理通道方向。这里，我们按照与之前相同的顺序，看一下对加上了通道方向的 3 维数据进行卷积运算的例子。

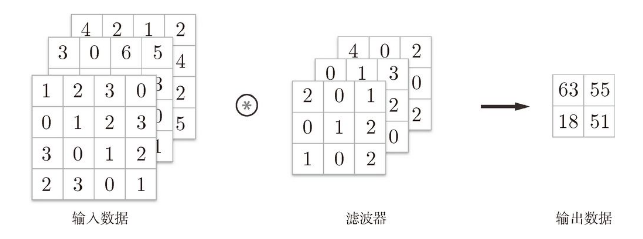

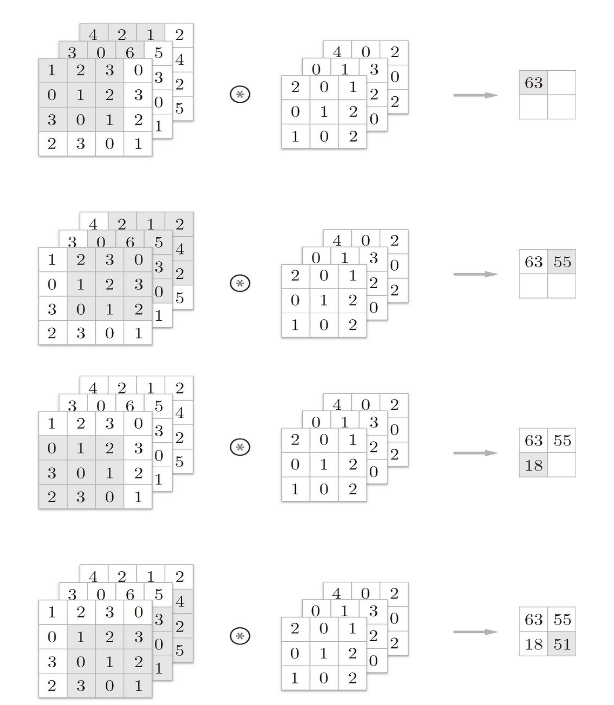

图 7-8 是卷积运算的例子，图 7-9 是计算顺序。这里以 3 通道的数据为例，展示了卷积运算的结果。和 2 维数据时（图 7-3 的例子）相比，可以发现纵深方向（通道方向）上特征图增加了。通道方向上有多个特征图时，会按通道进行输入数据和滤波器的卷积运算，并将结果相加，从而得到输出。

图 7-8　对 3 维数据进行卷积运算的例子

图 7-9　对 3 维数据进行卷积运算的计算顺序

需要注意的是，在 3 维数据的卷积运算中，输入数据和滤波器的通道数要设为相同的值。在这个例子中，输入数据和滤波器的通道数一致，均为 3。滤波器大小可以设定为任意值（不过，每个通道的滤波器大小要全部相同）。这个例子中滤波器大小为 (3, 3)，但也可以设定为 (2, 2)、(1, 1)、(5, 5) 等任意值。再强调一下，通道数只能设定为和输入数据的通道数相同的值（本例中为 3）。

2.6 结合方块思考

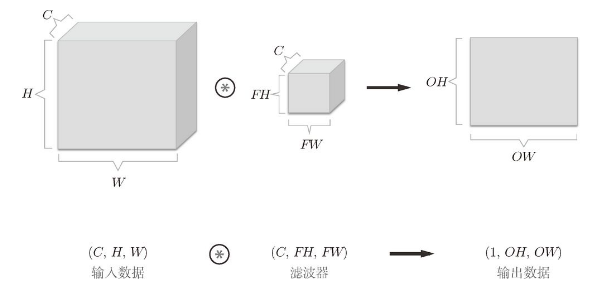

将数据和滤波器结合长方体的方块来考虑，3 维数据的卷积运算会很容易理解。方块是如图 7-10 所示的 3 维长方体。把 3 维数据表示为多维数组时，书写顺序为（channel, height, width）。比如，通道数为 C 、高度为 H 、长度为 W 的数据的形状可以写成（C , H , W ）。滤波器也一样，要按（channel, height, width）的顺序书写。比如，通道数为 C 、滤波器高度为 FH （Filter Height）、长度为 FW （Filter Width）时，可以写成（C , FH , FW ）。

图 7-10　结合方块思考卷积运算。请注意方块的形状

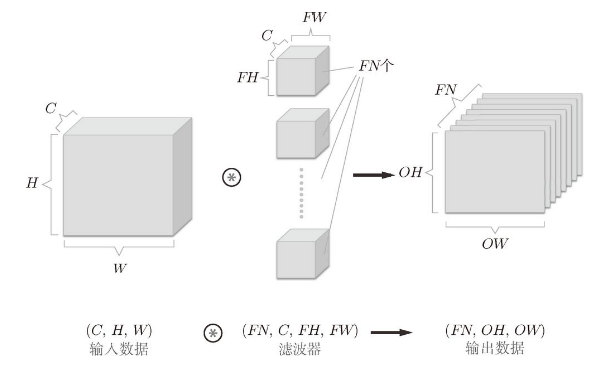

在这个例子中，数据输出是 1 张特征图。所谓 1 张特征图，换句话说，就是通道数为 1 的特征图。那么，如果要在通道方向上也拥有多个卷积运算的输出，该怎么做呢？为此，就需要用到多个滤波器（权重）。用图表示的话，如图 7-11 所示。

图 7-11　基于多个滤波器的卷积运算的例子

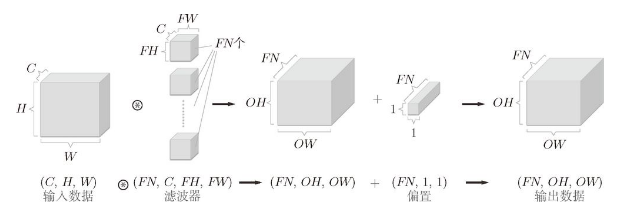

图 7-11 中，通过应用 FN 个滤波器，输出特征图也生成了 FN 个。如果将这 FN 个特征图汇集在一起，就得到了形状为 (FN , OH , OW ) 的方块。将这个方块传给下一层，就是 CNN 的处理流。

如图 7-11 所示，关于卷积运算的滤波器，也必须考虑滤波器的数量。因此，作为 4 维数据，滤波器的权重数据要按 (output_channel, input_channel, height, width) 的顺序书写。比如，通道数为 3、大小为 5 × 5 的滤波器有 20 个时，可以写成 (20, 3, 5, 5)。

卷积运算中（和全连接层一样）存在偏置。在图 7-11 的例子中，如果进一步追加偏置的加法运算处理，则结果如下面的图 7-12 所示。

图 7-12　卷积运算的处理流（追加了偏置项）

图 7-12 中，每个通道只有一个偏置。这里，偏置的形状是 (FN , 1, 1)，滤波器的输出结果的形状是 (FN , OH , OW )。这两个方块相加时，要对滤波器的输出结果 (FN , OH , OW ) 按通道加上相同的偏置值。另外，不同形状的方块相加时，可以基于 NumPy 的广播功能轻松实现（1.5.5 节）。

2.7 批处理

神经网络的处理中进行了将输入数据打包的批处理。之前的全连接神经网络的实现也对应了批处理，通过批处理，能够实现处理的高效化和学习时对 mini-batch 的对应。

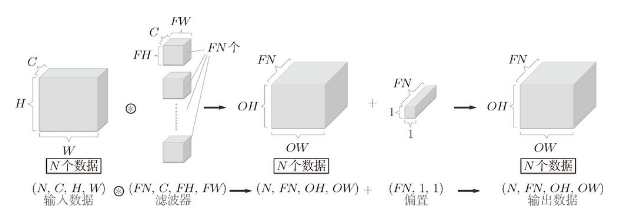

我们希望卷积运算也同样对应批处理。为此，需要将在各层间传递的数据保存为 4 维数据。具体地讲，就是按 (batch_num, channel, height, width) 的顺序保存数据。比如，将图 7-12 中的处理改成对 N 个数据进行批处理时，数据的形状如图 7-13 所示。

图 7-13　卷积运算的处理流（批处理）

图 7-13 的批处理版的数据流中，在各个数据的开头添加了批用的维度。像这样，数据作为 4 维的形状在各层间传递。这里需要注意的是，网络间传递的是 4 维数据，对这 N 个数据进行了卷积运算。也就是说，批处理将 N 次的处理汇总成了 1 次进行。

3. 池化层

池化是缩小高、长方向上的空间的运算。比如，如图 7-14 所示，进行将 2 × 2 的区域集约成 1 个元素的处理，缩小空间大小。

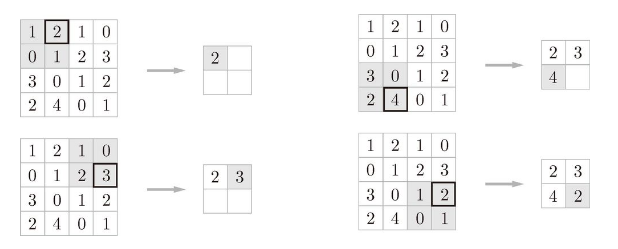

图 7-14　Max 池化的处理顺序

图 7-14 的例子是按步幅 2 进行 2 × 2 的 Max 池化时的处理顺序。“Max 池化”是获取最大值的运算，“2 × 2”表示目标区域的大小。如图所示，从 2 × 2 的区域中取出最大的元素。此外，这个例子中将步幅设为了 2，所以 2 × 2 的窗口的移动间隔为 2 个元素。另外，一般来说，池化的窗口大小会和步幅设定成相同的值。比如，3 × 3 的窗口的步幅会设为 3，4 × 4 的窗口的步幅会设为 4 等。

除了 Max 池化之外，还有 Average 池化等。相对于 Max 池化是从目标区域中取出最大值，Average 池化则是计算目标区域的平均值。在图像识别领域，主要使用 Max 池化。因此，本书中说到“池化层”时，指的是 Max 池化。

3.1 池化层的特征

• 没有要学习的参数

池化层和卷积层不同，没有要学习的参数。池化只是从目标区域中取最大值（或者平均值），所以不存在要学习的参数。

• 通道数不发生变化

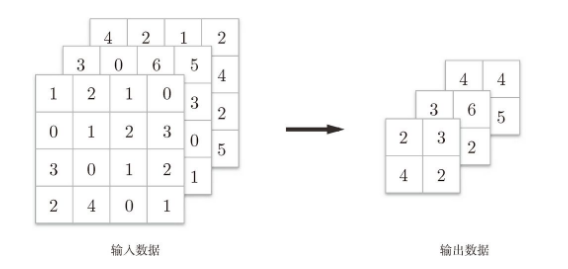

经过池化运算，输入数据和输出数据的通道数不会发生变化。如图 7-15 所示，计算是按通道独立进行的。

图 7-15　池化中通道数不变

• 对微小的位置变化具有鲁棒性（健壮）

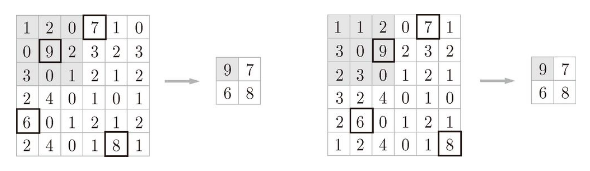

输入数据发生微小偏差时，池化仍会返回相同的结果。因此，池化对输入数据的微小偏差具有鲁棒性。比如，3 × 3 的池化的情况下，如图 7-16 所示，池化会吸收输入数据的偏差（根据数据的不同，结果有可能不一致）。

图 7-16　输入数据在宽度方向上只偏离 1 个元素时，输出仍为相同的结果（根据数据的不同，有时结果也不相同）
