一.图像概念

1.像素（Pixel）

图像是由许多小点组成的，这些小点被称为像素，每个像素表示图像中的一个颜色值(如RGB三通道值范围0-255)

2.通道

图像可以有一个或多个通道：

灰度图（Grayscale）: 1个通道

彩色图（RGB）：3个通道

3.图像的张量表示

H:高度，W:宽度，C：通道数

numpy （H,W,C）

pytorch:  (C,H,W)

4.图像的显示与存储的API

matplotlib.pyplot.imshow() ：显示图像

matplotlib.pyplot.imread(): 读取图片像素等信息

matplotlib.pyplot.imsave(): 保存图片

注意: 图像的形状是（H,W,C),读取画图保存需要用这种形式的numpy数据

二.CNN介绍

核心思想：是通过卷积操作自动提取图像的局部特征，并逐层构建更复杂的语义信息。

1.概念

卷积神经网络（Convolutional Neural Network）是含有卷积层的神经网络.

Convolutional neural network

2.组成结构

输入层：输入图像、视频、音频等

卷积层（Convolutional Layer）：提取图像特征图

激励层（Activation Function）：引入非线性能力，常用 ReLU

池化层（Pooling Layer）：压缩特征图尺寸，减少计算量，增强平移不变性

全连接层（Fully Connected Layer）：对提取的特征进行分类或回归

基本流程：输入图像 → 卷积层 → 激活函数 → 池化层 → 多个卷积块 → 全连接层 → 输出结果

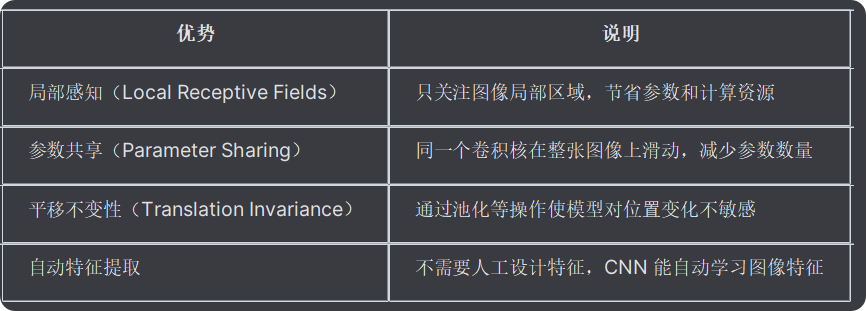

3.CNN的优势（图解）

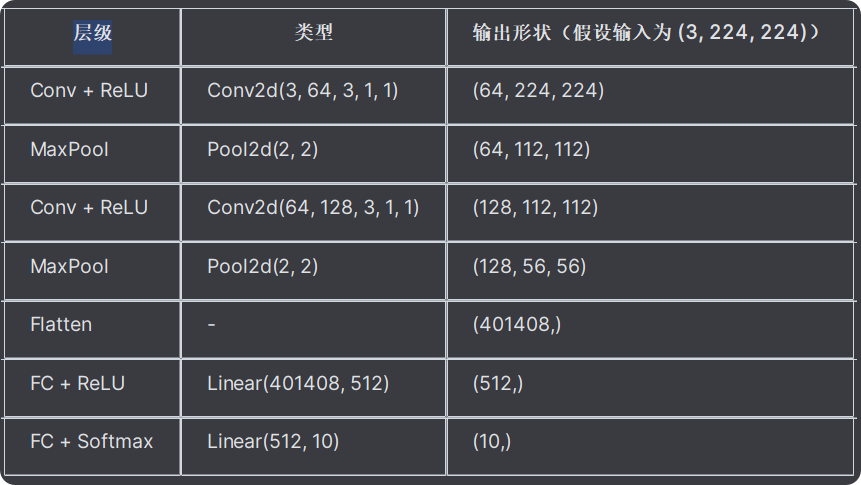

4.典型CNN网络结构示例（图解）

三.卷积层

1.作用

特征提取：自动从原始输入中提取有用的局部特征

参数共享：同一个卷积核在输入上滑动，共享参数，减少模型复杂度和计算量

局部感知：每个神经元只关注输入的一个局部区域，模拟人类视觉的局部感知机制

平移不变性：对输入中位置不敏感的特征具有一定的鲁棒性

2.API

1D卷积层: tf.keras.layers.Conv1D,torch.nn.Conv1d

2D卷积层: tf.keras.layers.Conv2D,torch.nn.Conv2d

最大池化 1D：torch.nn.MaxPool1d

全连接层：torch.nn.Linear

激活函数：torch.nn.functional.relu, torch.nn.Sigmoid

展平操作：x.view() 或 x.flatten()，例子：x = x.view(x.size(0), -1)

例：conv = nn.Conv2d(in_channels, out_channels, kernel_size, stride, padding)

in_channels：输入图像的通道数

out_channels：卷积核/神经元个数

kernel_size：卷积核形状

stride：步长, 默认1

padding：填充圈数, 默认0

3.卷积核/滤过器

本质是一个小型数值矩阵，形状通常是k x k(如3x3),也可以是其他形状的，在输入数据上滑动并进行局部加权求和，用于提取输入中的局部特征。在卷积神经网络中相当于神经元，有多少个卷积核就是有多少个神经元

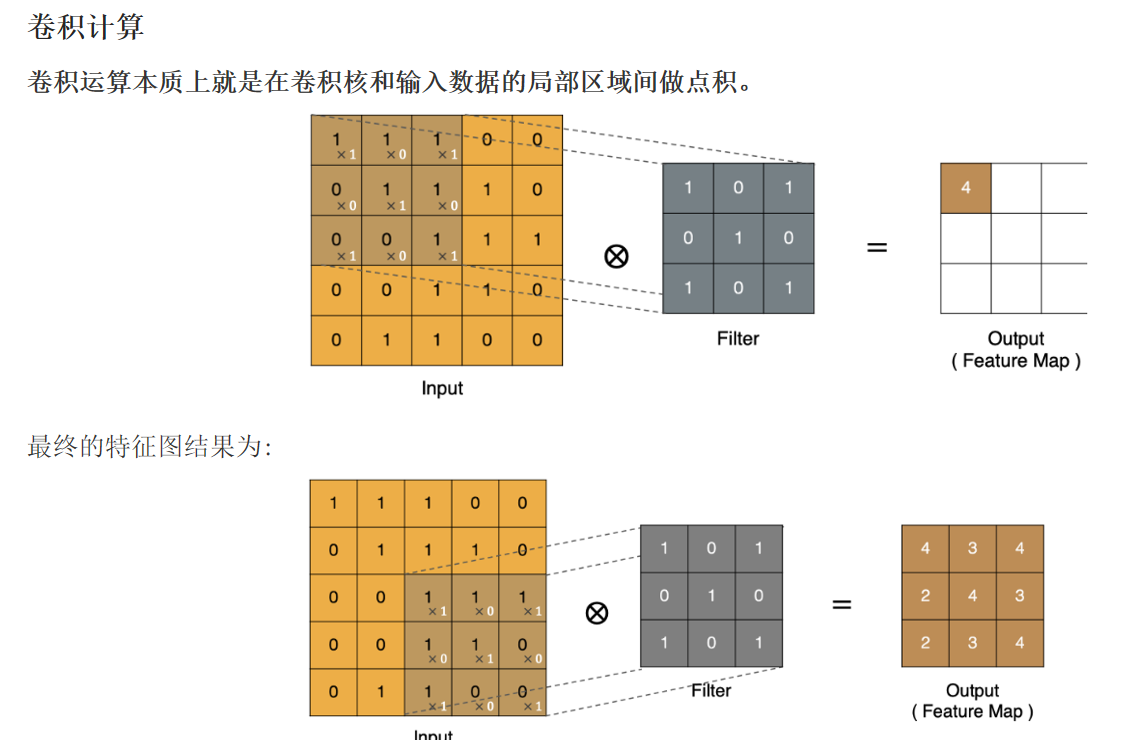

4.卷积基本计算

根据卷积核大小进行点乘运算、点乘运算的结果=新特征图1个特征值、特征图的窗口矩阵=卷积核大小。

图解：

 5.多卷积运算

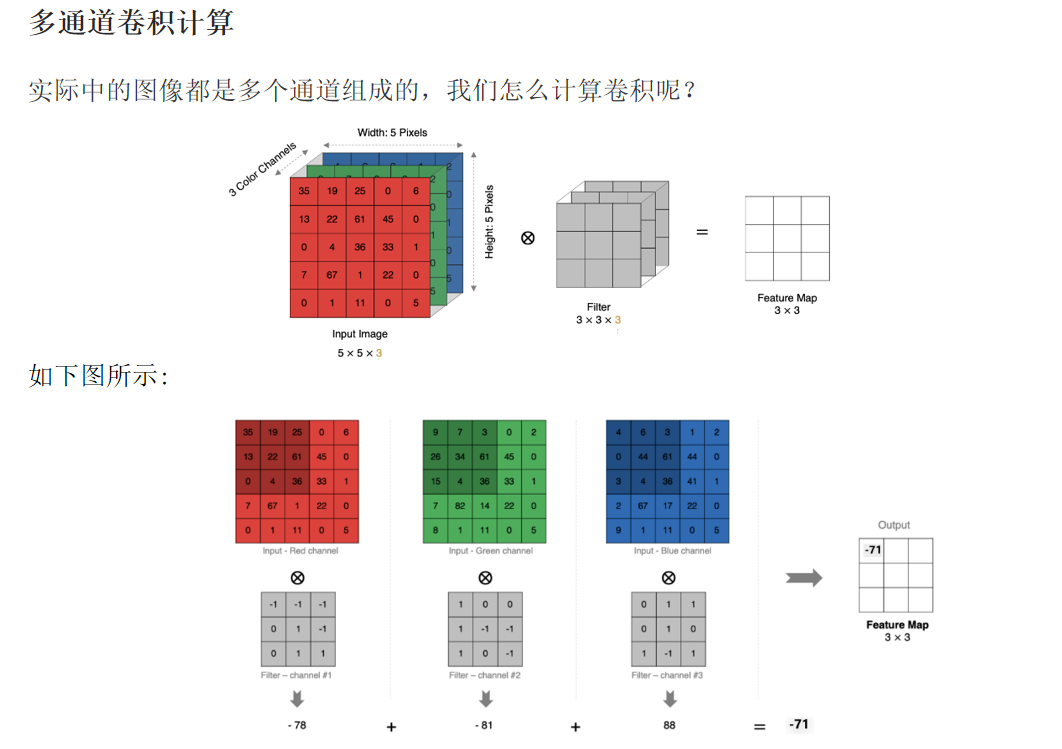

如RGB图像有3个通道, 卷积核也有3个通道，每个通道进行点乘运算, 然后3个点乘结果求和=新特征图1个特征值(像素点)

图解：

单卷积核多通道

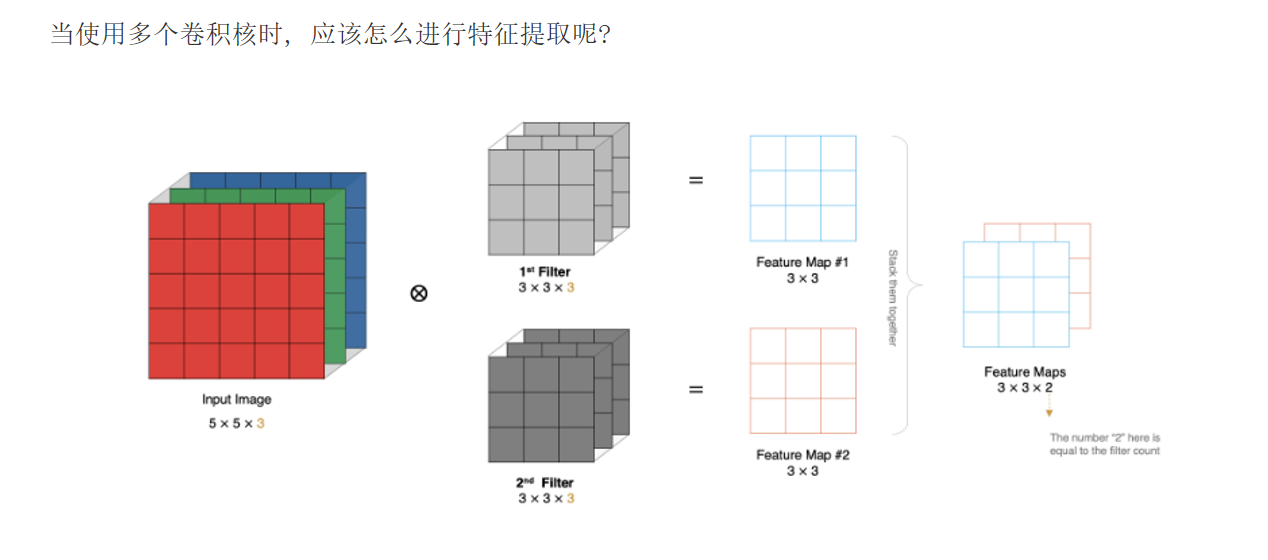

多通道多卷积核：



6.padding

特征图周围补0，防止边缘信息丢失(计算多次)，新特征图和原特征图形状保持一致

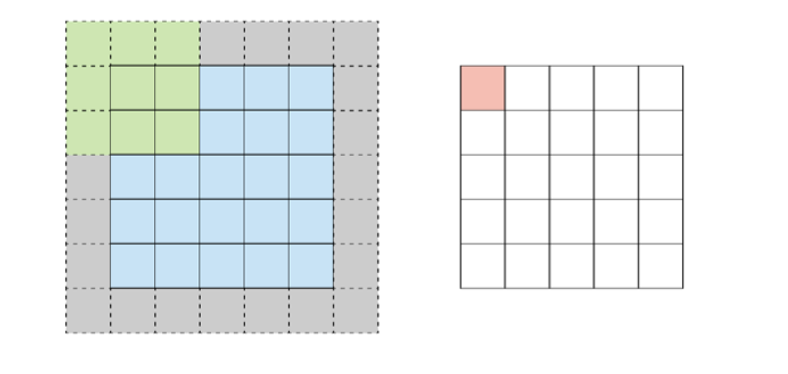

图解：左边是填充了一圈的特征图，右边是进行了卷积计算的新图，卷积核核大小是3x3

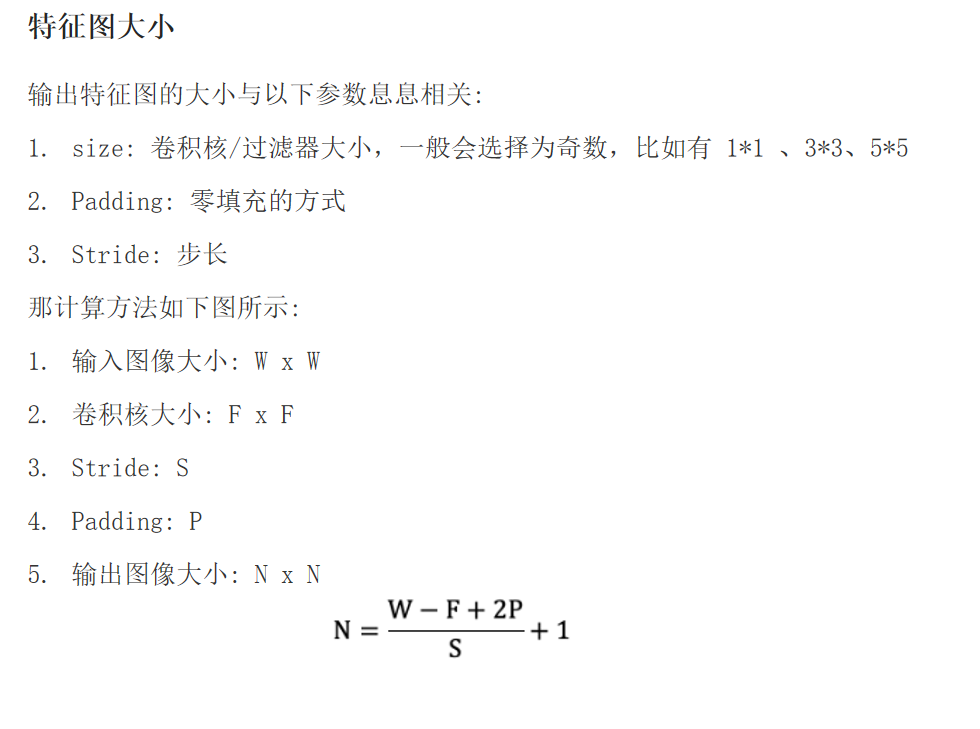

7.特征图大小计算（重点）

图解（最直接明了）：



四.池化层

1.作用

降维，只在H,W维度进行降维，不改变通道数C的个数

和卷积层的核心区别:没有神经元(卷积核)参与

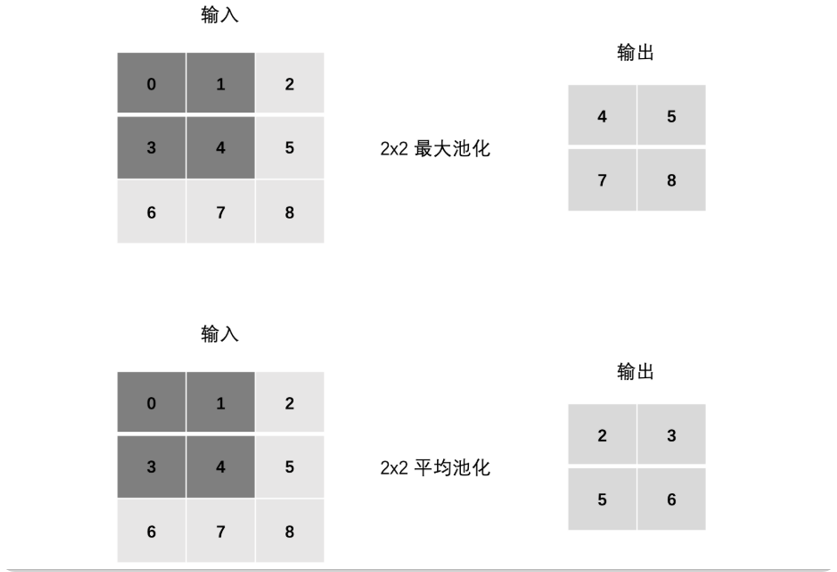

2.池化计算

最大化池（例：nn.MaxPool2d(kernel_size=2, stride=2, padding=1)）

作用：提取窗口范围内的最大特征值

平均化池（例：nn.AvgPool2d(kernel_size=2, stride=1, padding=0)）

作用：提取窗口范围内的平均特征值

图解：
