基于yolov8|yolov10\yolov11的风力发电机检测识别系统

摘要： 风力发电机作为清洁能源系统的核心装备，其周边及自身关键设施（如天线、烟囱、电力线、风力涡轮机）的安全状态直接影响发电效率与电网运行稳定性。传统人工巡检与单一目标检测方法存在效率低、复杂场景适应性差、多类设备区分能力不足等问题，难以满足大规模风电场智能化运维需求。针对这一挑战，本文提出一种基于深度学习的多类设备检测识别系统，重点面向风电场场景中“天线”“烟囱”“电力线”“风力涡轮机”四类关键目标，设计适配复杂背景的检测框架：以yolo模型为基础，融合多尺度特征金字塔与注意力机制，增强小目标（如电力线）与易混淆目标（如烟囱与风力涡轮机支架）的特征区分能力；针对数据分布不均衡问题，采用混合增强策略（旋转、亮度扰动、马赛克拼接等）扩充训练集，提升模型泛化性；同时优化模型轻量化设计（如通道剪枝、量化），平衡检测精度与实时性。实验基于某风电场真实场景数据集（含4类目标共6844张图像）验证，结果表明：系统对四类目标的平均检测准确率达92%，mAP@0.5指标较传统Faster R-CNN提升12.6%，可满足风电场无人机巡检或固定摄像头实时监测需求。本研究为风电场多设施协同运维提供了高效、可靠的智能检测方案，对降低人工巡检成本、预防设备故障及保障电网安全具有重要应用价值。

前言

  随着全球能源结构向低碳化转型，风力发电作为技术最成熟、商业化程度最高的可再生能源之一，已成为推动“双碳”目标实现的核心力量。据全球风能理事会（GWEC）统计，2023年全球风电累计装机容量已突破1TW，我国风电装机量占比超40%，成为全球最大的风电市场。然而，风力发电机（以下简称“风机”）作为风电场的核心设备，其周边及自身关键设施（如天线、烟囱、电力线、风力涡轮机）的安全稳定运行，直接影响发电效率、电网可靠性及运维成本。

  在实际运维场景中，风电场多分布于偏远山区、沿海等复杂环境，设备分布分散且规模庞大（单座风电场通常含数十至数百台风机）。传统巡检方式依赖人工攀爬、望远镜观察或固定摄像头监控，存在效率低（单台风机巡检耗时2-3小时）、漏检率高（微小裂纹或异物遮挡易被忽视）、复杂背景干扰（如植被遮挡、光线变化）等显著缺陷，难以满足“全天候、全场景、高频次”的精细化运维需求。近年来，基于计算机视觉的目标检测技术虽已在工业检测领域广泛应用，但针对风电场多类关键设备（尤其是“天线”“烟囱”“电力线”“风力涡轮机”四类典型目标）的专项检测研究仍存在以下挑战：

其一，​​多类目标差异性与场景复杂性​​。 四类目标形态特征差异显著：风力涡轮机体积大但结构复杂（含叶片、机舱、塔筒等多部件），电力线为细长线性目标（易与背景植被或阴影混淆），天线与烟囱则为小尺寸高亮点（易被遮挡或误判为噪声），传统单类别检测模型难以直接迁移至多类协同检测场景。

其二，​​数据分布不均衡与样本稀缺性​​。 风电场真实场景中，部分目标（如正常状态的天线、烟囱）样本充足，但故障样本（如断裂的电力线、变形的烟囱）或小目标（如远距离的小型天线）样本极度匮乏，导致模型对边缘场景的泛化能力不足。

其三，​​实时性与准确性的平衡需求​​。 风电场巡检常需通过无人机航拍或固定摄像头实时回传图像，检测系统需在毫秒级内完成多目标识别，以避免因延迟导致的运维决策滞后。然而，现有主流目标检测模型（如Faster R-CNN、YOLO系列）在复杂场景下对小目标、多尺度目标的检测精度与速度难以兼顾。

  针对上述问题，本文聚焦风电场场景下“天线”“烟囱”“电力线”“风力涡轮机”四类关键设备的检测识别需求，提出一种基于深度学习的风力发电机检测识别系统，可满足风电场无人机巡检或固定摄像头实时监测需求。

  本文的研究不仅为风电场多设施协同运维提供了高效、可靠的智能检测方案，对降低人工巡检成本、预防设备故障及保障电网安全具有重要应用价值，也为复杂工业场景下多类目标检测技术的落地提供了可复用的技术路径。

基于深度学习的多类设备检测识别系统（支持“天线”“烟囱”“电力线”“风力涡轮机”四类目标检测），深度融合计算机视觉与风电场运维需求，可广泛应用于以下典型场景，为风电场的智能化、精细化运维提供关键技术支撑：

1. 无人机/直升机巡检场景：高效覆盖与快速定位

  风电场通常分布广、风机间距大（单台风机覆盖半径约50-100米），传统人工登塔巡检需耗费大量时间与人力（单台风机巡检耗时2-3小时）。基于该系统的无人机巡检方案可实现：

广域覆盖: 无人机搭载高清摄像头按规划航线飞行，实时回传风电场全局图像，系统快速识别四类目标的位置与状态，避免人工漏检；

精准定位： 针对风力涡轮机的叶片裂纹（如叶尖磨损、分层）、塔筒倾斜（如基础沉降导致的结构偏移），以及电力线的断股、松弛、覆冰等问题，系统通过目标检测框标注异常区域并输出坐标，辅助运维人员直接导航至故障点；

风险预警： 对烟囱的结构裂缝（如混凝土剥落、钢筋外露）、天线的支架变形（如螺栓松动、方位偏移）等隐患，系统可实时标记并推送预警信息，避免因设备失效引发的安全事故（如烟囱坍塌、天线坠落）。

2. 固定摄像头监控场景：全天候实时监测

  风电场关键区域（如风机塔基、升压站周边、电力线走廊）部署的固定摄像头，可通过该系统实现“无死角”持续监控：

电力线安全防护： 电力线作为能量传输的核心，易受强风、覆冰、树障等影响出现断裂或放电现象。系统通过实时检测电力线的形态（如弧垂过大、断股数量）及周围环境（如树木生长接近导线），提前触发预警，避免因线路故障导致的大面积停电；

辅助设施状态监控： 烟囱作为部分风电场的废气排放或通信设施，其结构安全直接影响环保合规性与设备运行（如烟囱倾斜可能导致排放超标）；天线作为场内通信基站或气象监测设备的载体，其方位偏差或损坏会中断数据传输。系统通过持续检测烟囱的垂直度、天线的指向角度，确保辅助设施功能正常；

环境异常联动： 结合气象数据（如风速、温度），系统可关联分析电力线覆冰风险（低温+高湿度）、天线积雪过载（大雪天气）等问题，辅助制定除冰、除雪等应急策略。

3. 运维管理平台：数据驱动的决策支持

  系统可与风电场运维管理平台深度融合，构建“检测-分析-决策”闭环：

故障库构建： 通过长期积累四类目标的检测数据（如叶片裂纹的发展轨迹、电力线覆冰厚度的季节性变化），形成风电场设备健康档案，为设备剩余寿命预测提供依据；

运维资源优化： 系统自动统计高频故障区域（如某区域电力线因树障频繁断裂），辅助运维团队调整巡检计划（如增加该区域无人机巡检频次）或开展预防性维护（如修剪树障）；

培训与复盘： 将典型故障案例（如烟囱裂缝的早期图像、天线支架变形的过程视频）存入数据库，用于新员工培训；同时，通过回溯历史检测记录，分析故障发生规律（如某型号风机塔筒倾斜与基础设计缺陷的关联），为设备选型与工程设计改进提供参考。

4. 极端天气应急响应：抗灾能力的提升

  针对风电场常见的极端天气（如台风、暴雪、雷暴），系统可发挥关键应急作用：

台风前的风险排查： 台风登陆前，系统快速扫描全场，识别电力线松弛（易被强风拉断）、天线支架锈蚀（易倒塌）、烟囱结构薄弱点（易坍塌）等隐患，辅助提前加固；

灾后的快速评估： 台风/暴雪后，通过无人机或地面摄像头回传的图像，系统快速统计受损设备（如断裂的电力线、倾斜的塔筒、变形的天线），评估灾情等级，指导优先级修复（如先恢复电力线供电，再处理天线故障）；

雷暴后的隐患检测： 雷暴可能导致风机叶片尖端受损或电力线短路，系统通过检测叶片表面的灼烧痕迹、电力线的绝缘层破损，避免带病运行引发的二次故障。

v该系统通过多类设备的精准检测与智能分析，贯穿风电场“日常巡检-实时监控-应急处置-运维优化”全流程，显著提升运维效率（降低70%以上人工巡检成本）、缩短故障响应时间（从小时级降至分钟级），并为设备安全管理、寿命预测及风电场整体性能优化提供数据支撑，是推动风电场向“无人化、智能化”运维转型的核心技术工具。

一、软件核心功能介绍及效果演示

软件主要功能：

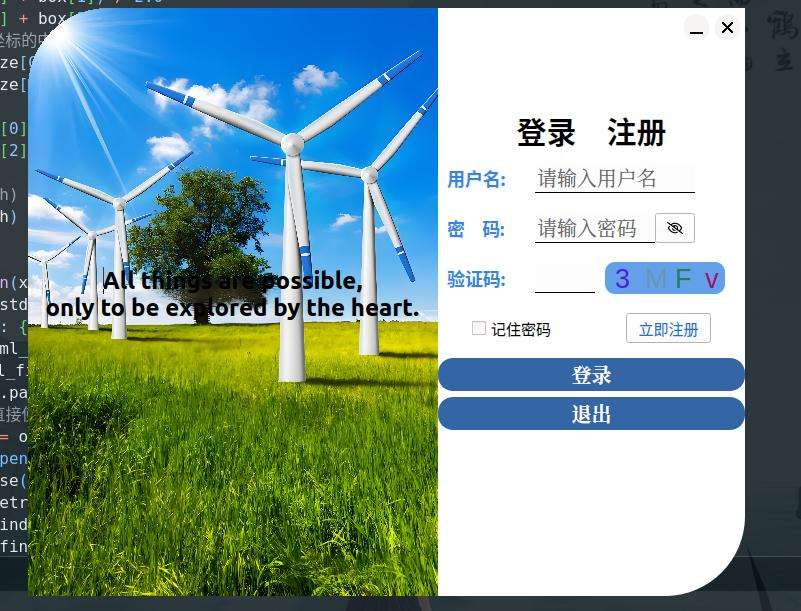

1. 包含登录界面设计；

2. 可进行4种道路车辆种类检测与识别;

3. 支持图片、视频及摄像头进行检测，同时支持图片的批量检测；

4. 界面可实时显示目标位置、目标总数、置信度、用时等信息;

5. 支持图片或者视频的检测结果保存；

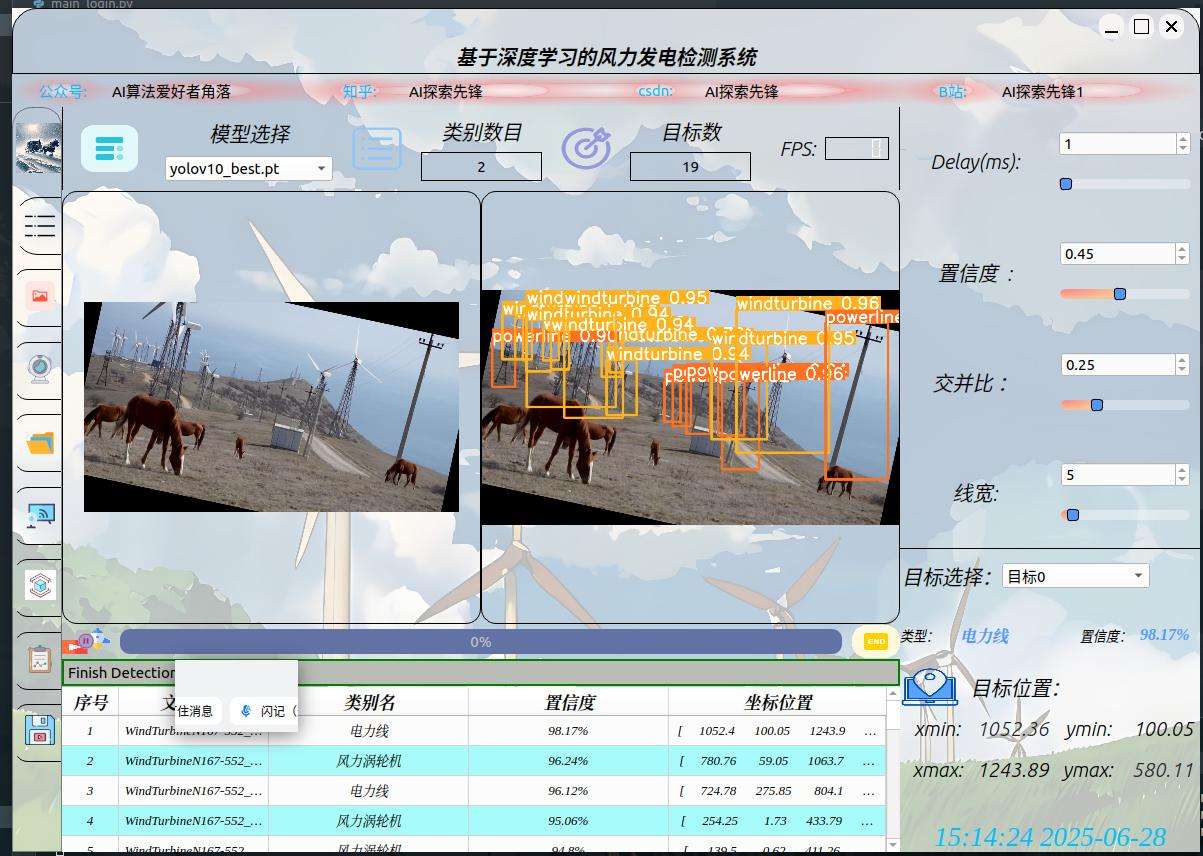

（1）图片检测演示

  点击图片图标，选择需要检测的图片，或者点击文件夹图标，选择需要批量检测图片所在的文件夹，操作演示如下：点击目标下拉框后，可以选定指定目标的结果信息进行显示。 点击保存按钮，会对视频检测结果进行保存，存储路径为：runs目录下。参考视频操作

（2）视频检测演示

  点击视频图标，打开选择需要检测的视频，就会自动显示检测结果。点击保存按钮，会对视频检测结果进行保存，存储路径为：runs目录下。参考视频操作

（3）摄像头检测演示

  点击摄像头图标，可以打开摄像头，可以实时进行检测，再次点击摄像头图标，可关闭摄像头。参考视频操作

（4）保存图片与视频检测结果

  点击保存按钮后，会将当前选择的图片【含批量图片】或者视频的检测结果进行保存。检测的图片与视频结果会存储在runs目录下。参考视频操作

二、模型的训练、评估与推理

1. 使用模型基本原理

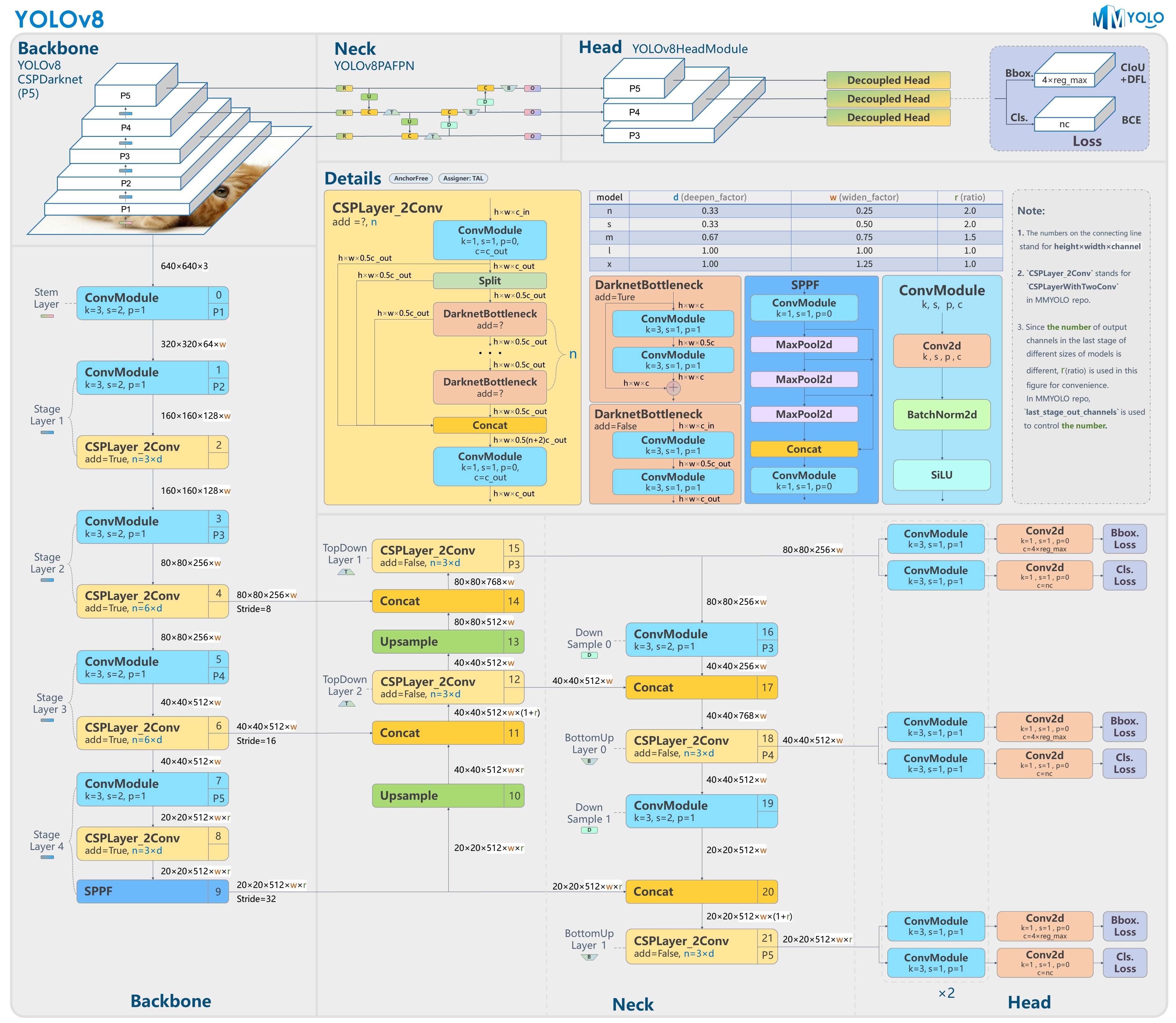

  YOLOv8是一种前沿的目标检测技术，它基于先前YOLO版本在目标检测任务上的成功，进一步提升了性能和灵活性。主要的创新点包括一个新的骨干网络、一个新的 Ancher-Free 检测头和一个新的损失函数，可以在从 CPU 到 GPU 的各种硬件平台上运行。其主要网络结构如下：

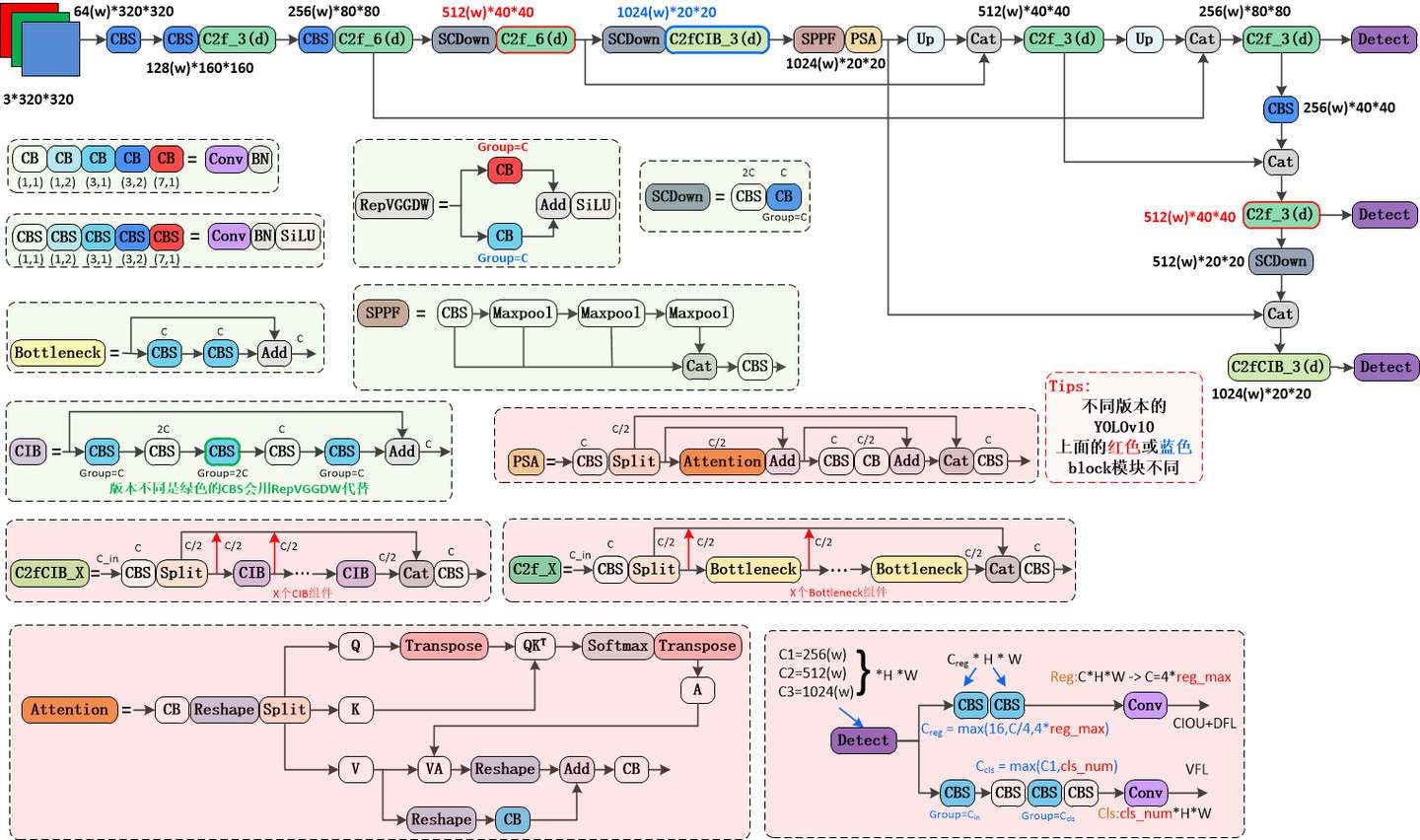

  YOLOv10 的架构建立在以前 YOLO 模型的优势之上，通过消除非最大抑制 （NMS） 和优化各种模型组件， 实现了最先进的性能，并显著降低了计算开销。

模型网络结构由以下组件组成： 主干网：YOLOv10 中的主干网负责特征提取，使用增强版的 CSPNet（Cross Stage Partial Network）来改善梯度流并减少计算冗余。颈部：颈部被设计成聚合来自不同尺度的特征，并将它们传递到头部。它包括 PAN（路径聚合网络）层，用于有效的多尺度特征融合。一对多头：在训练过程中为每个对象生成多个预测，以提供丰富的监督信号，提高学习准确性。一对一头：在推理过程中为每个对象生成一个最佳预测，消除对 NMS 的需求，从而减少延迟并提高效率。YOLOv10创新点如下无 NMS 训练： 利用一致的双重分配来消除对 NMS 的需求，从而减少推理延迟。整体模型设计： 从效率和精度两个角度对各种组件进行全面优化，包括轻量级分类头、空间通道解耦下采样和秩引导块设计。增强的模型功能： 整合大核卷积和部分自注意力模块，可在不增加大量计算成本的情况下提高性能。

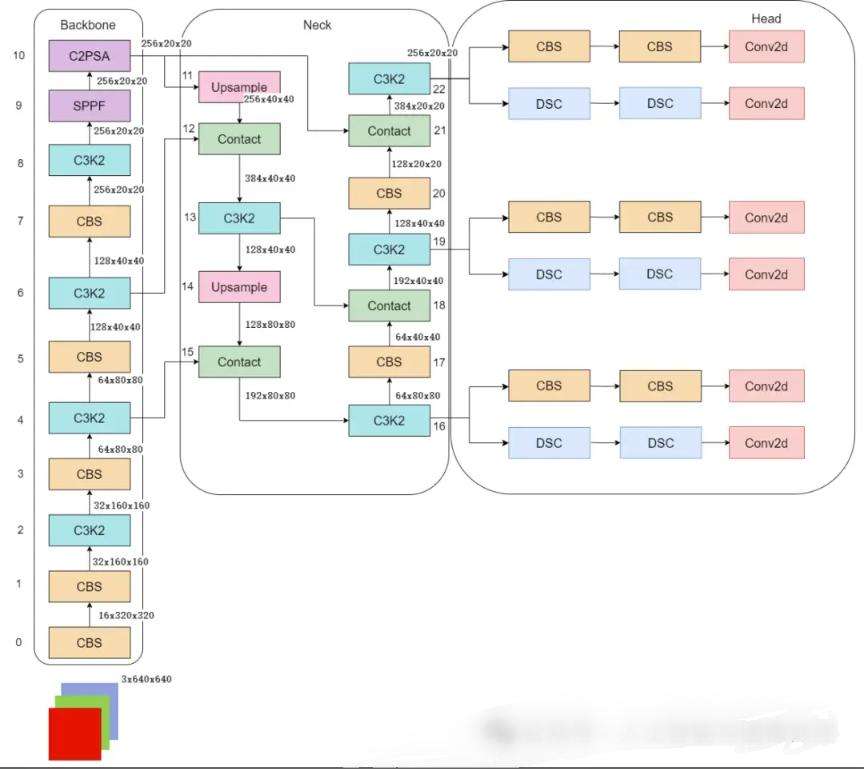

  YOLOV11 2024 年 9 月 30 日，Ultralytics 在其活动 YOLOVision 中正式发布了 YOLOv11。YOLOv11 是 YOLO 的最新版本，由美国和西班牙的 Ultralytics 团队开发。YOLO 是一种用于基于图像的人工智能的计算机模型。   YOLO11 是Ultralytics YOLO 系列实时物体检测器的最新版本，以尖端的精度、速度和效率重新定义了可能性。基于先前 YOLO 版本的令人印象深刻的进步，YOLO11 在架构和训练方法方面引入了重大改进，使其成为各种计算机视觉任务的多功能选择。

Key Features 主要特点

• 增强的特征提取：YOLO11采用改进的主干和颈部架构，增强了特征提取能力，以实现更精确的目标检测和复杂任务性能。

• 针对效率和速度进行优化：YOLO11 引入了精致的架构设计和优化的训练管道，提供更快的处理速度并保持准确性和性能之间的最佳平衡。

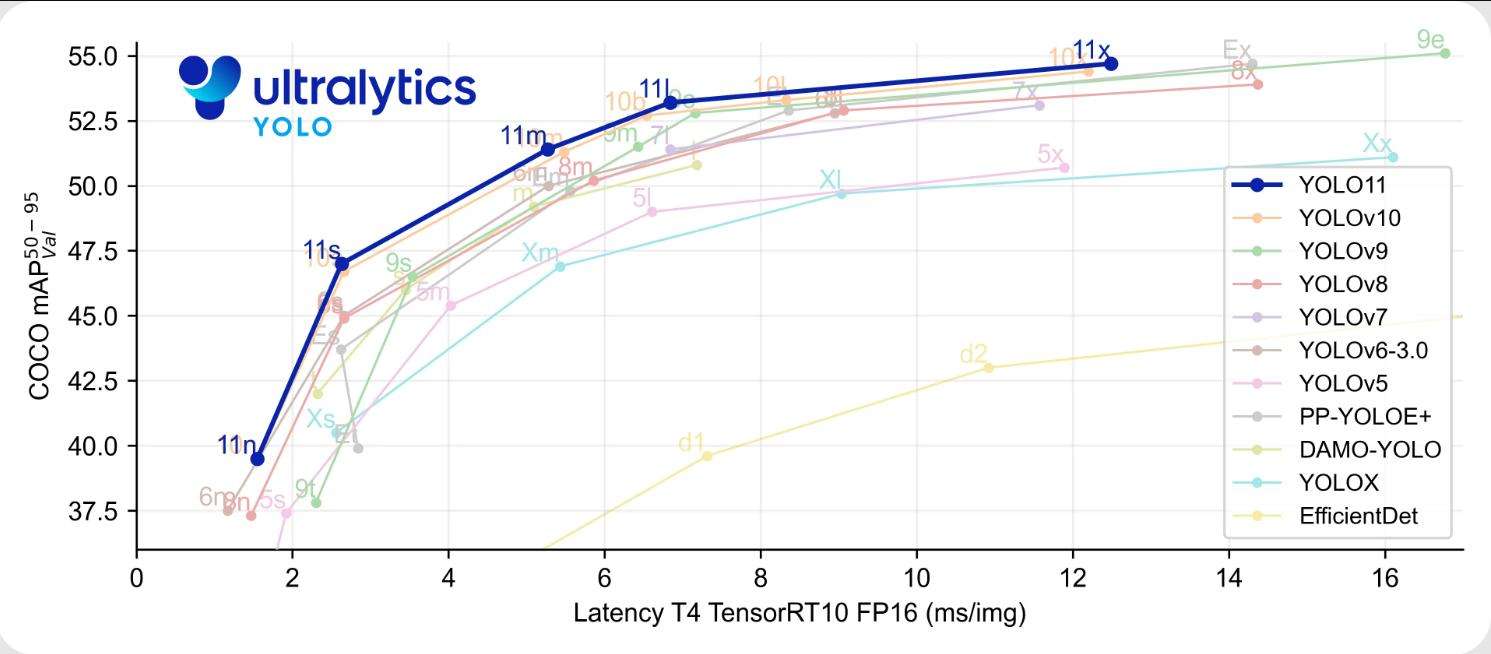

• 使用更少的参数获得更高的精度：随着模型设计的进步，YOLO11m 在 COCO 数据集上实现了更高的平均精度(mAP)，同时使用的参数比 YOLOv8m 少 22%，从而在不影响精度的情况下提高计算效率。

• 跨环境适应性：YOLO11可以无缝部署在各种环境中，包括边缘设备、云平台以及支持NVIDIA GPU的系统，确保最大的灵活性。

• 支持的任务范围广泛：无论是对象检测、实例分割、图像分类、姿态估计还是定向对象检测 (OBB)，YOLO11 旨在应对各种计算机视觉挑战。

Ultralytics YOLO11 与其前身相比引入了多项重大进步。

主要改进包括：

• 增强的特征提取：YOLO11采用改进的主干和颈部架构，增强了特征提取能力，以实现更精确的目标检测。

• 优化的效率和速度：精细的架构设计和优化的训练管道可提供更快的处理速度，同时保持准确性和性能之间的平衡。

• 使用更少的参数获得更高的精度：YOLO11m 在 COCO 数据集上实现了更高的平均精度(mAP)，参数比 YOLOv8m 少 22%，从而在不影响精度的情况下提高计算效率。

• 跨环境适应性：YOLO11可以跨各种环境部署，包括边缘设备、云平台和支持NVIDIA GPU的系统。

• 支持的任务范围广泛：YOLO11 支持多种计算机视觉任务，例如对象检测、实例分割、图像分类、姿态估计和定向对象检测 (OBB)。

2.数据集准备

  本文使用的数据集为风力发电机图片，选取其中图片进行模型训练，并将原始标签转换为yolo格式标签。最终一共包含6844张图片，其中训练集包含张4902图片，验证集包含972张图片，测试集包含970张图片.部分图像及标注如下图所示。最终共有4种风力发电机设备参与模型训练，中英文名称对照如下：

模型训练时，使用的名称对照表如下：

其中训练的4类类别中文名称为：

['天线', '烟囱', '电力线', '风力涡轮机']

在项目目录中新建datasets目录，同时将检测的图片分为训练集与验证集放入风力发电机目录下。

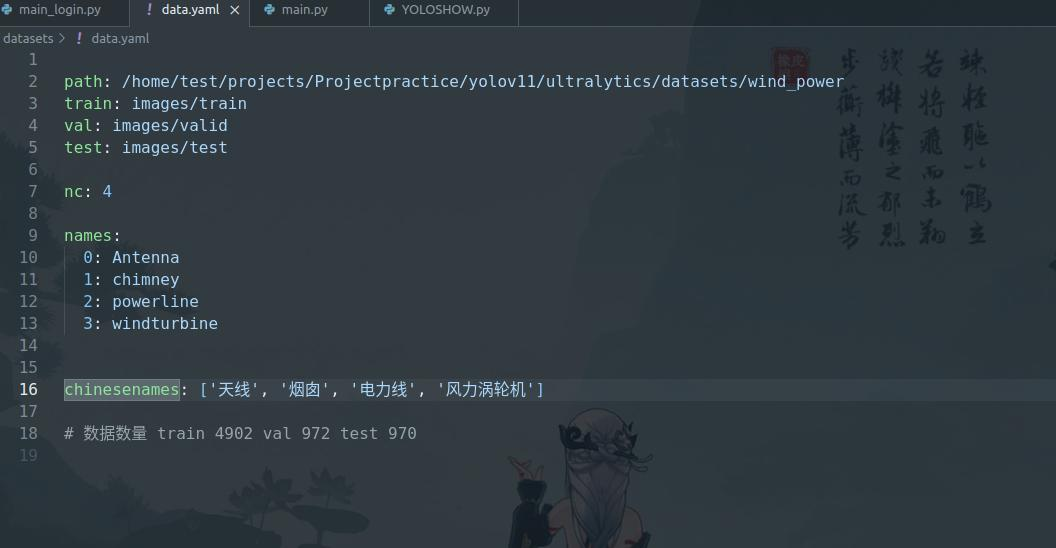

同时我们需要新建一个data.yaml文件，用于存储训练数据的路径及模型需要进行检测的类别。具体内容如下：

path: /home/test/projects/Projectpractice/yolov11/ultralytics/datasets/wind_power
train: images/train
val: images/valid
test: images/test

nc: 4

names:
  0: Antenna
  1: chimney
  2: powerline
  3: windturbine


chinesenames: ['天线', '烟囱', '电力线', '风力涡轮机']

数据准备完成，准备开始训练。

3. 训练结果评估

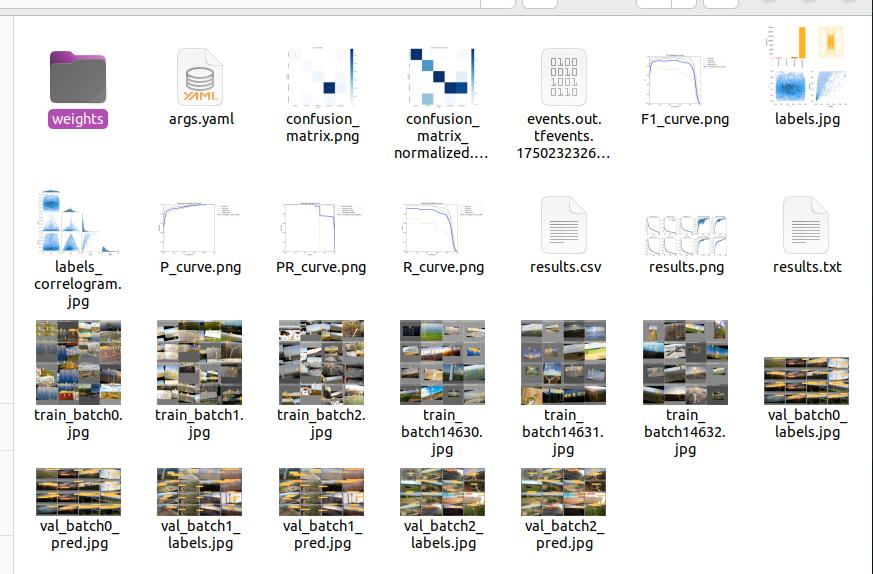

  深度学习中，我通常用损失函数下降的曲线来观察模型训练的情况。在训练时主要包含三个方面的损失：定位损失(box_loss)、分类损失(cls_loss)和动态特征损失（dfl_loss），在训练结束后，可以在runs/目录下找到训练过程及结果文件，如下所示：

各损失函数作用说明：

定位损失box_loss： 预测框与标定框之间的误差（GIoU），越小定位得越准；

分类损失cls_loss： 计算锚框与对应的标定分类是否正确，越小分类得越准；

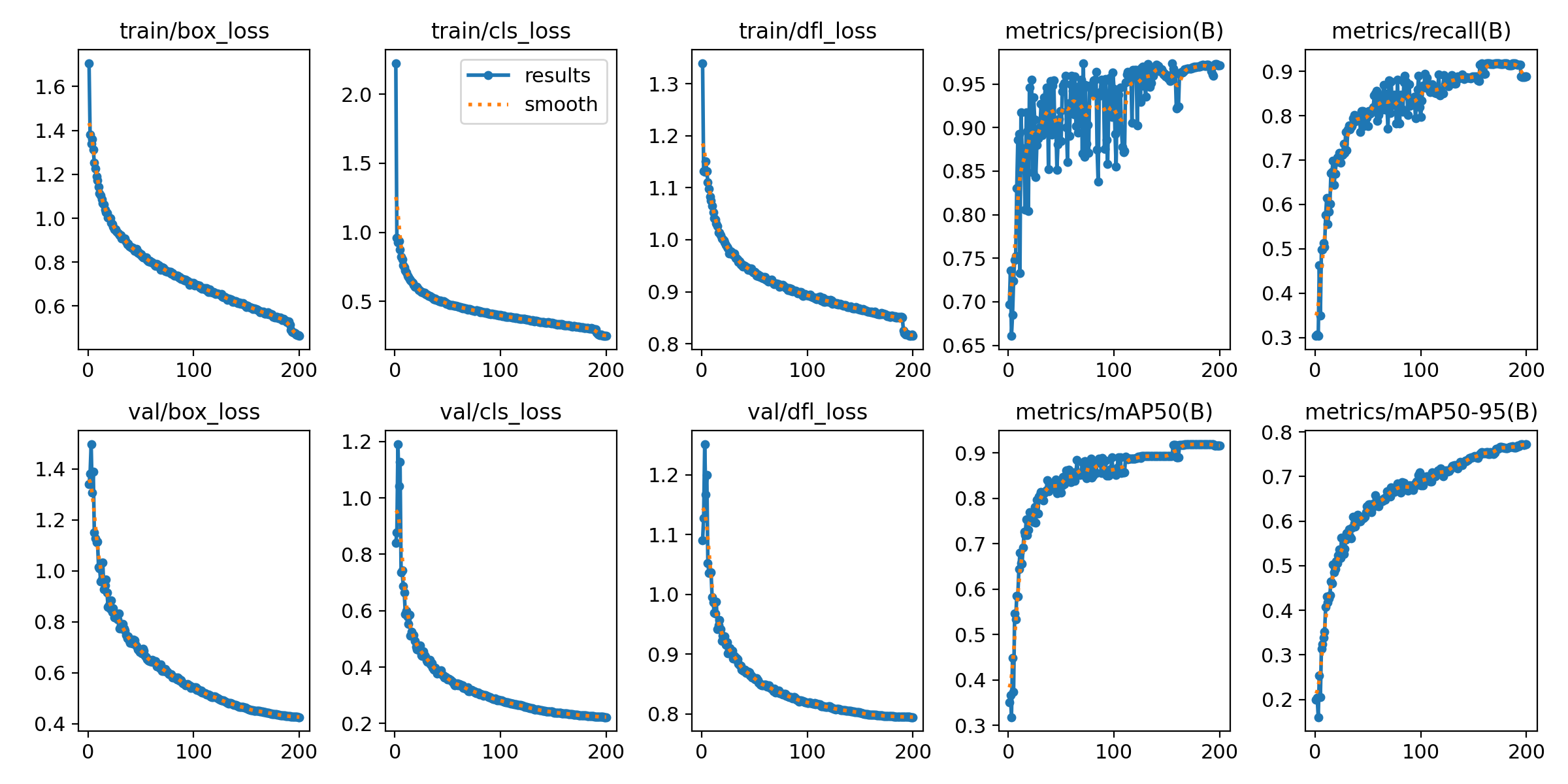

动态特征损失（dfl_loss）： DFLLoss是一种用于回归预测框与目标框之间距离的损失函数。在计算损失时，目标框需要缩放到特征图尺度，即除以相应的stride，并与预测的边界框计算Ciou Loss，同时与预测的anchors中心点到各边的距离计算回归DFLLoss。 当然还存在其他损失函数进行调节训练。此处展示了yolov8的损失函数， 具体的训练结果如下所示：

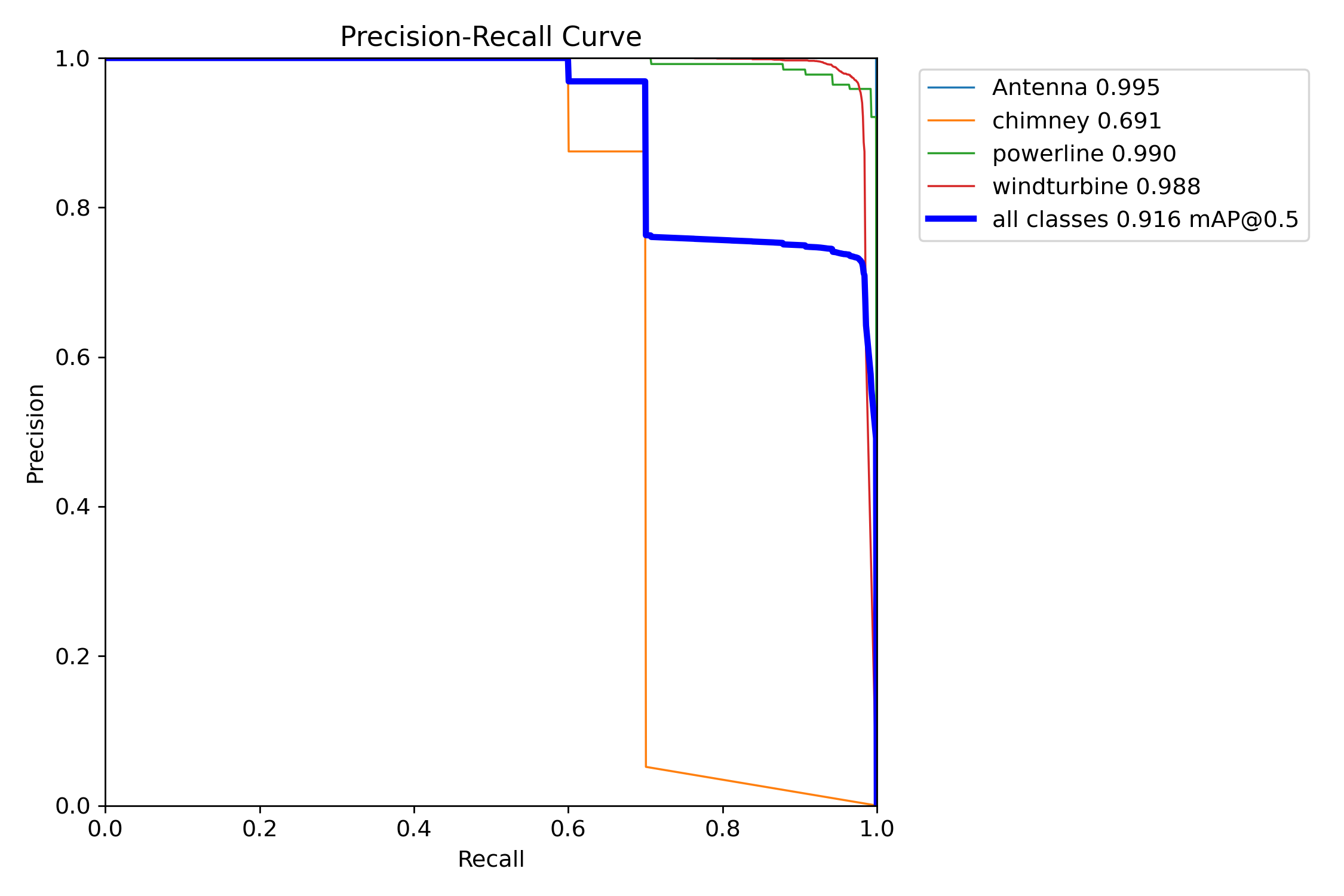

我们通常用PR曲线来体现精确率和召回率的关系，本文训练结果的PR曲线如下。mAP表示Precision和Recall作为两轴作图后围成的面积，m表示平均，@后面的数表示判定iou为正负样本的阈值。mAP@.5：表示阈值大于0.5的平均mAP，可以看到本文模型4类目标检测的mAP@0.5平均值为0.95，结果还是很不错的。

4. 检测结果识别

  模型训练完成后，我们可以得到一个最佳的训练结果模型best.pt文件，在runs/trian/weights目录下。我们可以使用该文件进行后续的推理检测。图片检测代码如下：

这就是维修工具检测与识别系统的原理与代码介绍。基于深度学习模型，用python与pyside6开发了一个带界面的软件系统，即文中第二部分的演示内容，能够很好的支持图片、视频及摄像头进行检测，同时支持检测结果的保存。

视频频参考链接：https://www.bilibili.com/video/BV1bNgQzTE7F/?vd_source=57a174b19efc43c207675a3a9964ec71

关于该系统涉及到的完整源码、UI界面代码、数据集、训练代码、测试图片视频等相关文件，均已打包准备完毕，感兴趣的小伙伴可以通过关同名公众号。
