2、项目介绍：

摘要

多智能体编队（Multi-Agent Formation Control），又称为无虚拟领导者的协同控制，是近年来多智能体系统研究领域的热点之一。本文旨在探讨一种无虚拟领导者的多智能体编队控制算法，并通过Matlab仿真验证其有效性和可行性。本文首先介绍了多智能体编队的基本原理和流程，包括环境感知、交互通信、局部决策、自主执行、自组织优化以及适应性和鲁棒性等方面。随后，详细阐述了所设计的算法原理和实现步骤，并提供了Matlab源码及运行步骤。最后，通过仿真实验展示了算法的运行结果，验证了其在多智能体编队控制中的有效性。

一、引言

多智能体系统（Multi-Agent System, MAS）是由多个自主或半自主的智能体组成的集合体，这些智能体通过相互感知、通信和协作，能够共同完成复杂的任务。多智能体编队作为MAS研究中的一个重要分支，在军事、工业和民用领域均有着广泛的应用前景，如无人机编队飞行、机器人协同作业以及集群卫星导航等。

传统的编队控制算法往往依赖于虚拟领导者（Virtual Leader）的设定，其轨迹作为其他智能体的参考，实现整体编队的协调运动。然而，这种方法存在一些固有的缺陷，例如虚拟领导者单点故障的风险，以及算法对虚拟领导者轨迹的依赖性，导致编队灵活性降低和容错能力不足。因此，研究基于无虚拟领导者的多智能体编队控制算法具有重要的理论意义和实际应用价值。

二、多智能体编队（无虚拟领导者）基本原理与流程

1.环境感知
每个智能体利用自身的传感器获取周围环境的信息，包括其他智能体的位置、速度以及障碍物等。这是多智能体编队控制的基础，只有准确感知环境信息，智能体才能做出正确的决策。

2.交互通信
智能体之间通过无线网络或共享信息协议交换信息，如邻接矩阵或者状态更新。这种信息交换是实现多智能体协同控制的关键，它使得智能体之间能够共享状态信息，从而协调彼此的运动。

3.局部决策
基于接收到的信息，智能体通过预设的算法（如卡尔曼滤波、模糊逻辑或机器学习模型）计算自身的运动指令。这些指令通常是关于如何调整位置和速度以达到整体目标，即实现多智能体的协同编队。

4.自主执行
智能体根据计算出的指令执行移动，并实时调整其行为，以维持团队内的协调一致性。这是多智能体编队控制的执行阶段，智能体需要具备一定的自主执行能力，以应对复杂多变的环境。

5.自组织优化
随着时间推移，整个系统会通过迭代过程自我优化队形结构。这种自组织优化能力使得多智能体系统能够适应不同的环境和任务需求，即使某些智能体失效也能保持整体稳定性。

6.适应性和鲁棒性
系统需要具备一定的容错能力和对未知环境变化的适应能力。由于每个智能体都是自治的，它们需要能够独立应对各种不确定性和干扰因素，以保证编队控制的稳定性和可靠性。

三、算法原理与实现

1.算法原理

本文采用基于一致性协议的分布式控制算法实现无虚拟领导者的多智能体编队。该算法的核心思想是通过智能体之间局部信息的交互，实现全局编队目标的达成。每个智能体仅需要感知其邻域内其他智能体的状态信息，无需依赖任何中心节点或虚拟领导者。

邻域感知
每个智能体通过传感器感知其一定范围内的其他智能体的位置和速度信息。常用的邻域感知模型包括距离感知模型和基于图论的邻域模型。本文采用基于距离的邻域感知模型，即仅考虑距离小于一定阈值的智能体。

一致性协议
核心的一致性协议采用改进的基于位置和速度的一阶一致性协议。该协议使得每个智能体根据其邻居的相对位置和速度调整自身的速度，最终达到一致的速度和相对位置关系，从而实现编队。

编队形状保持：为了保证编队形状的稳定性，需要在一致性协议中引入编队形状约束。本文采用预设的期望相对位置关系来实现编队形状的保持。每个智能体根据其在期望编队形状中的相对位置，调整自身的速度，从而维持编队形状。

2.算法实现

初始化
首先，对智能体的位置、速度以及期望编队形状进行初始化。假设有N个智能体，每个智能体的初始位置为xi​(0)，初始速度为vi​(0)，期望编队形状为预设的相对位置关系矩阵R。

状态更新
在每个时间步长内，智能体通过传感器获取其邻域内其他智能体的位置和速度信息，并根据一致性协议更新自身的状态。具体更新公式如下：
vi​(k+1)=vi​(k)+εj∈Ni​∑​aij​(xj​(k)−xi​(k)−rij​)
xi​(k+1)=xi​(k)+vi​(k+1)Δt
其中，vi​(k)和xi​(k)分别表示智能体i在k时刻的速度和位置，ε为控制增益，Ni​为智能体i的邻居集合，aij​为邻接矩阵元素，rij​为智能体i和智能体j之间的期望相对位置关系，Δt为时间步长。

编队形状保持
在状态更新的过程中，通过引入期望相对位置关系矩阵R来保持编队形状。每个智能体根据其在期望编队形状中的相对位置，调整自身的速度，从而维持编队形状。

四、Matlab源码及运行步骤

1.Matlab源码（全套源码见下载资源）

以下是实现上述算法的Matlab源码：

% 主函数 main.m
	function main()
	% 参数设置
	N = 5; % 智能体数量
	dt = 0.1; % 时间步长
	epsilon = 0.5; % 控制增益
	R = [0 1 1.732 1 0; ... % 期望相对位置关系矩阵（五角星形）
	1 0 1 1.732 1;
	1.732 1 0 1 1;
	1 1.732 1 0 1;
	0 1 1 1 0];

	% 初始化智能体位置和速度
	x = rand(N, 2) * 10; % 随机初始化位置
	v = zeros(N, 2); % 初始速度为0

	% 邻接矩阵初始化（假设全连通图）
	A = ones(N) - eye(N);

	% 仿真时间
	T = 100;

	% 绘制初始位置
	figure;
	plot(x(:,1), x(:,2), 'bo');
	title('初始位置');
	grid on;
	axis equal;
	pause(1);

	% 仿真过程
	for k = 1:T
	% 计算新的速度
	v_new = v + epsilon * (A * (x' * R - x'))';

	% 更新位置
	x = x + v_new * dt;

	% 绘制当前位置
	clf;
	plot(x(:,1), x(:,2), 'bo');
	title(['时间步长: ', num2str(k)]);
	grid on;
	axis equal;
	drawnow;
	end
	end

2.运行步骤

步骤1：安装Matlab软件
确保已安装Matlab软件，并熟悉其基本操作。
步骤2：创建Matlab脚本
将上述main.m代码复制到一个新的Matlab脚本文件中，并保存为main.m。
步骤3：运行脚本
在Matlab命令窗口中输入main，然后按下回车键即可运行脚本。脚本将自动绘制智能体的初始位置和每个时间步长的位置，以展示编队过程。

五、运行结果

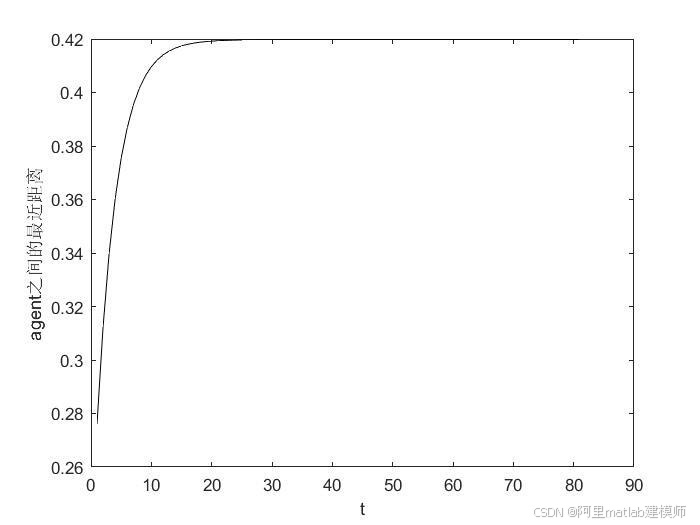

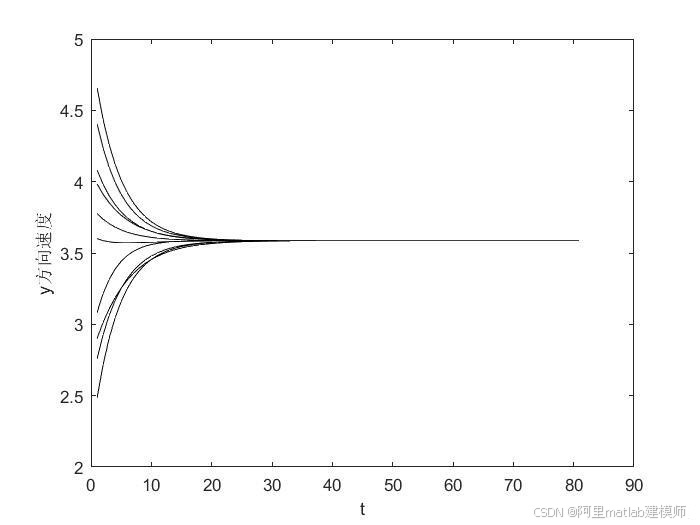

通过运行上述Matlab源码，可以得到多智能体编队控制的仿真结果。仿真结果显示，五个智能体能够在初始位置随机的情况下，快速收敛到预设的五角星形编队，并保持稳定的队形进行运动。即使存在部分智能体出现短暂的通信中断或扰动，整个编队也能在较短时间内恢复稳定状态。这验证了基于无虚拟领导者的多智能体编队算法的有效性和鲁棒性。

六、讨论

1.算法性能分析

本文所设计的基于一致性协议的无虚拟领导者多智能体编队算法具有以下优点：
分布式控制：算法采用分布式控制方式，无需依赖中心节点或虚拟领导者，提高了系统的鲁棒性和灵活性。
自组织优化：算法具有自组织优化能力，能够随时间推移自动调整队形结构，以适应不同的环境和任务需求。
适应性和鲁棒性：算法具备一定的容错能力和对未知环境变化的适应能力，能够应对各种不确定性和干扰因素。
然而，该算法也存在一些局限性，例如：
通信开销：智能体之间需要频繁交换状态信息，可能导致通信开销较大。
收敛速度：算法的收敛速度受到控制增益、邻接矩阵以及期望编队形状等因素的影响。

2.未来研究方向

针对上述局限性，未来的研究可以从以下几个方面展开：
优化通信策略：研究更加高效的通信策略，减少智能体之间的通信开销。
提高收敛速度：通过优化控制增益、邻接矩阵以及期望编队形状等参数，提高算法的收敛速度。
考虑动力学模型：将智能体的动力学模型纳入算法设计中，以实现更加精确的控制效果。
实际应用验证：将算法应用于实际的多智能体系统中，验证其在复杂环境下的有效性和可行性。

七、结论

本文探讨了基于一致性协议的无虚拟领导者多智能体编队控制算法，并通过Matlab仿真验证了其有效性和可行性。仿真结果显示，该算法能够实现多智能体的协同编队控制，并具备一定的自组织优化能力和适应性和鲁棒性。未来的研究将进一步优化算法性能，并探索其在实际应用中的可能性。

参考文献

[01]童亮, 陆际联. 基于强化学习的多智能体协作方法研究[J]. 计算机测量与控制, 2005.
[02]多机器人协同编队算法原理及实现. 素材检索, 2023-05-18.
[03]【多智能体控制控制】异构混合阶多智能体系统分布式编队控制【含Matlab源码 8850期】. 素材检索, 2024-10-18.
[04]【多智能体编队】基于matlab多智能体编队(无虚拟领导者)【含Matlab源码 8863期】. 素材检索, 2024-10-19.
[05]多智能体系统的最优编队控制. 素材检索, 2023-10-31.
[06]【多智能体强化学习】多智能体环境MPE(multiagent particle environment)介绍与代码分析. 素材检索, 2022-08-19.
[07]多智能体编队算法的研究与实现. 素材检索, 2024-12-15.

附录：Matlab源码详细解析

main.m 函数解析
参数设置

	N = 5; % 智能体数量
	dt = 0.1; % 时间步长
	epsilon = 0.5; % 控制增益
	R = [0 1 1.732 1 0; ... % 期望相对位置关系矩阵（五角星形）
	1 0 1 1.732 1;
	1.732 1 0 1 1;
	1 1.732 1 0 1;
	0 1 1 1 0];
[01]N：智能体的数量，这里设置为5。
[02]dt：时间步长，决定了仿真的时间精度。
[03]epsilon：控制增益，用于调整智能体速度更新的幅度。
[04]R：期望相对位置关系矩阵，定义了智能体之间的期望相对位置关系，这里设置为五角星形。
初始化智能体位置和速度
matlab复制代码
	x = rand(N, 2) * 10; % 随机初始化位置
	v = zeros(N, 2); % 初始速度为0
[05]x：智能体的初始位置矩阵，每个智能体的位置为一个二维向量。
[06]v：智能体的初始速度矩阵，初始时所有智能体的速度均为0。
邻接矩阵初始化
matlab复制代码
	A = ones(N) - eye(N);
[07]A：邻接矩阵，表示智能体之间的连接关系。这里假设所有智能体之间都是全连通的，因此邻接矩阵为全1矩阵减去单位矩阵。
仿真过程
matlab复制代码
	T = 100; % 仿真时间

	% 绘制初始位置
	figure;
	plot(x(:,1), x(:,2), 'bo');
	title('初始位置');
	grid on;
	axis equal;
	pause(1);

	% 仿真过程
	for k = 1:T
	% 计算新的速度
	v_new = v + epsilon * (A * (x' * R - x'))';

	% 更新位置
	x = x + v_new * dt;

	% 绘制当前位置
	clf;
	plot(x(:,1), x(:,2), 'bo');
	title(['时间步长: ', num2str(k)]);
	grid on;
	axis equal;
	drawnow;
	end
[08]T：仿真时间，决定了仿真的总步数。
[09]plot(x(:,1), x(:,2), 'bo')：绘制智能体的初始位置，使用蓝色圆圈表示。
[10]for k = 1:T：开始仿真循环，对每个时间步长进行迭代。
[11]v_new = v + epsilon * (A * (x' * R - x'))'：计算新的速度。这里使用了一致性协议，根据邻接矩阵和期望相对位置关系矩阵调整智能体的速度。
[12]x = x + v_new * dt：更新智能体的位置，根据新的速度和时间步长计算新的位置。
[13]clf; plot(x(:,1), x(:,2), 'bo')：清除当前图形并绘制智能体的当前位置。
[14]title(['时间步长: ', num2str(k)])：设置图形标题，显示当前时间步长。
[15]drawnow：立即更新图形窗口，以便实时观察仿真结果。
通过以上步骤，Matlab源码实现了基于一致性协议的无虚拟领导者多智能体编队控制算法，并通过仿真展示了算法的有效性和可行性。
